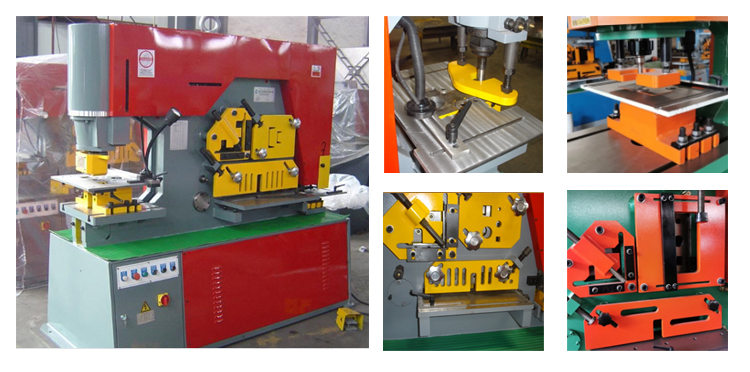

Q35y油圧鉄工複合ボール盤パンチングおよびシャーリングマシン-RAYMAXマシナリー

油圧ドライブは、現在、最新の製品である共同パンチングマシンであり、シート、角鋼、丸鋼、山形鋼、チャネル鋼、切断用のLビーム、パンチング、およびせん断ブロック付きの供給装置です。

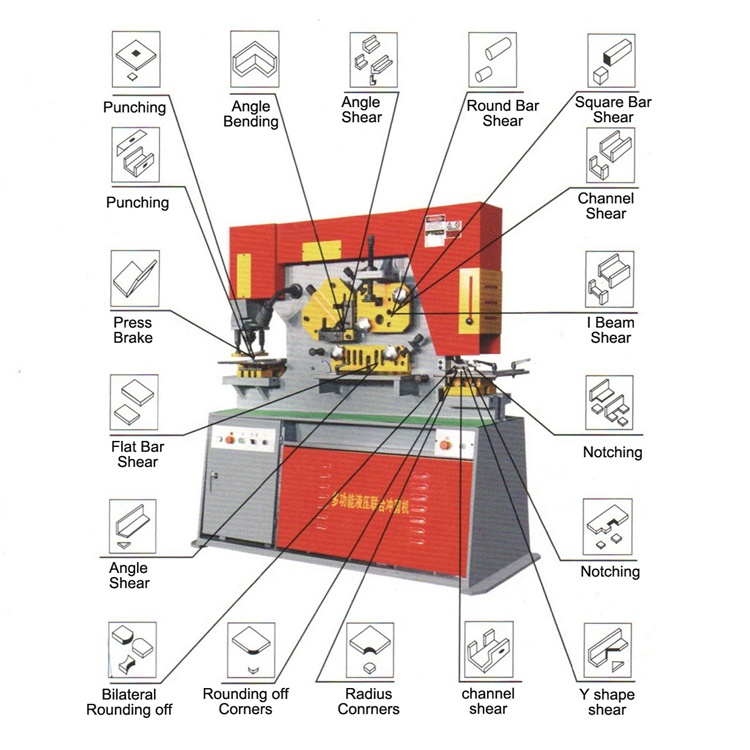

特徴

1.二気筒油圧パンチおよびせん断機

2.多目的ボルスター付きの大型パンチングテーブル

3.リアノッチングステーション、パンチングステーションでの低電力インチングと調整可能なストローク

4.パンチングユニバーサルパンチとダイのフルレンジが利用可能です。

5.せん断丸棒および角棒の剪毛には、さまざまなサイズの複数の穴があります。

6.ノッチング独自の設計により、アングルとフラットバーの切断が可能です。正確な位置決めのための電気インターロック安全ガードと3つのゲージングストップ。

応用

多機能の複合油圧パンチングおよびシャーリングマシンは、棒鋼加工プラント、トンネル、橋、およびその他の高速道路のプロジェクトや高速鉄道プロジェクトに適しています。鋼板、山形鋼、チャンネル鋼、Iビーム、丸鋼、角鋼の加工に適しています。この機械は、複数の機能、高効率、省力化、設備投資を備えています。鉄鋼加工に欠かせない工具です。

主な機能

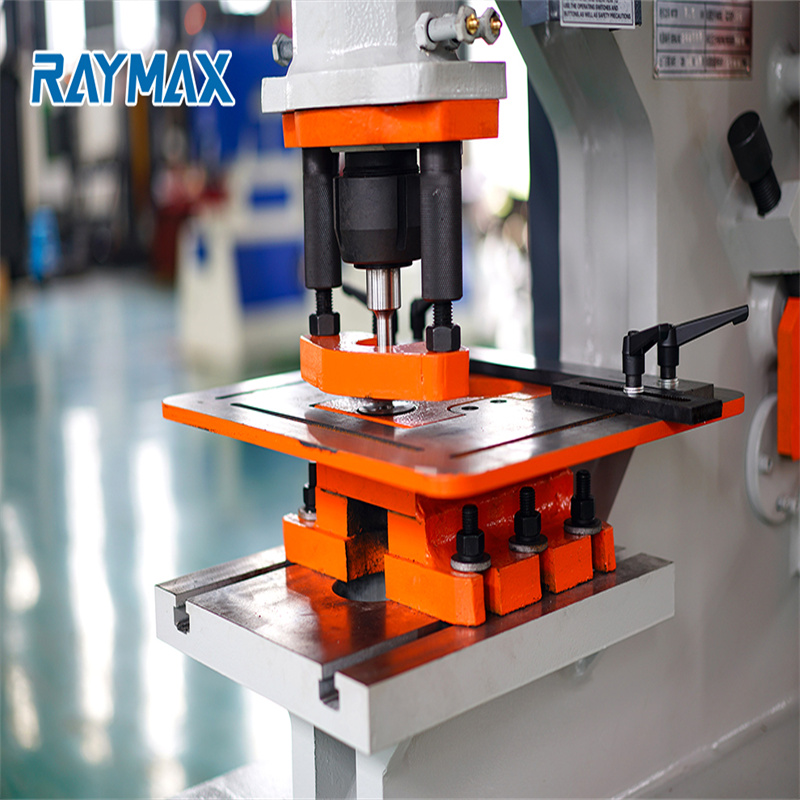

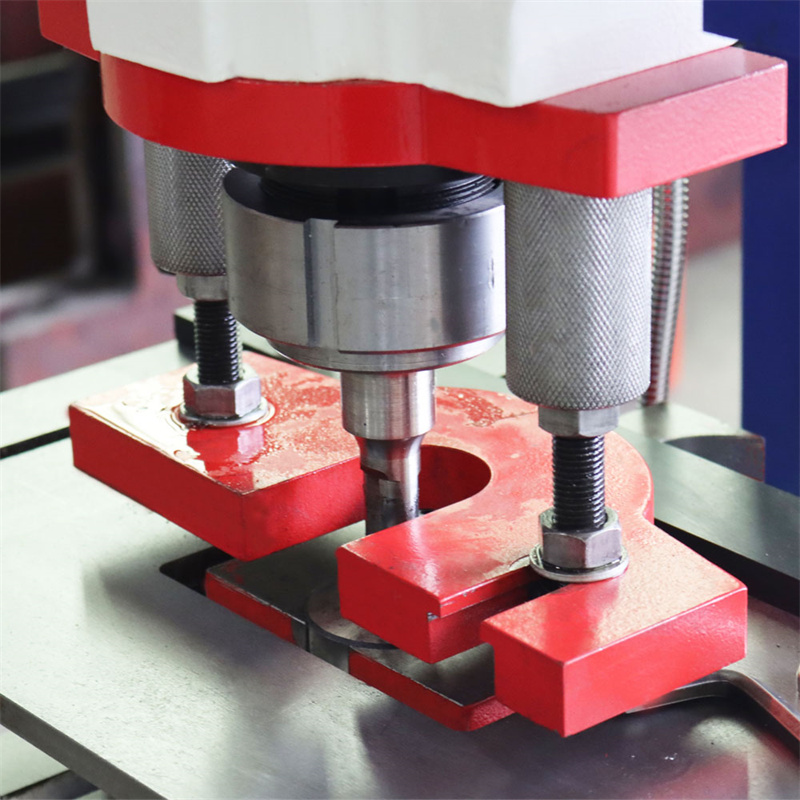

パンチング：

ユニバーサルパンチとダイのフルレンジが利用可能です。ユニークなスタイルにより、大角度のアイアンパンチと大チャンネルパンチが可能です。ストリッパーの大きな表示ウィンドウは操作を簡単にするためにスイングアウェイデザインです。ルーラーとストップを標準装備した大型のツーピースゲージテーブル。クイック交換の迅速な交換のためにカップリングナットとスリーブを交換してください。

剪断：

丸棒および角棒のせん断には、さまざまなサイズの複数の穴があります。ラウンド/スクエアバー、チャネル/ビーム切断用の調整可能なホールドダウンデバイス。最大限の安全性を実現する大型の強力なガード。アングルシャーには、上肢と下肢の両方で45°の角度をカットする機能があります。これにより、オペレーターは完璧な溶接のために額縁の角を作ることができます。ダイヤモンド形のブレードは、材料の損失と変形を最小限に抑えた高品質のカットを実現します。正確なプレート切断のための簡単に調整可能なホールドダウンデバイス。はめ込みスケールを備えた大型15インチスクエアアーム。高品質の切断のための特別な歪み防止ブレード。下部ブレードには4つの使用可能なエッジがあります。ネジがあり、シムを必要とせずにギャップを調整できます。

ノッチング：

ユニークなデザインにより、アングルとフラットバーの切断が可能です。電気インターロック安全ガードと正確な位置決めのための3つのゲージストップ。この油圧鉄工のノッチングセクションは、金属板、山形鋼などをノッチアウトするのに最適です。ノッチングステーションには、マテリアルストップ付きの特大のテーブルもあります。機械のこのセクションには、オプションのV字ノッチャーを装備することもできます。

曲げ：

また、プレートを500mm以下に曲げます。機械のすべてのコンポーネントは、安全性、機能において最高品質です。 Q35Y鉄工のせん断およびパンチングマシンCE承認済みQ35Y油圧鉄工

製品パラメンター

油圧鉄工の仕様
モデル	パンチング圧力（T）	鋼の最大切削厚さ	トリップサイズ（T * W）（mm）	喉の深さ（mm）	最大モーター出力（mm）
Q35Y-12	35	12	300*12	115	25
Q35Y-16	55	16	16250 8400	300	25
Q35Y-20	75	20	20330 10480	355	30
Q35Y-25	110	25	25330 16600	400	35
Q35Y-30	140	30	30335 20600	600	38

有名なブランドを使用して、パンチングとシャーリングマシンの構成を組み合わせた油圧鉄工、スムーズな切断効果、高品質、高性能を実現しています。

いいえ。	アイテム	量	ブランド
1	モーター	1セット	シーメンス中国
2	バルブ	1セット	ユーケンジャパン
3	ポンプ	1セット	アトスイタリア
4	主な電気部品	1セット	シーメンス中国
5	油圧系	1セット	レックスロスドイツ
6	オイルシール	1セット	NOKジャパン
7	端子台の配線	1セット	ワイドミュラードイツ
8	タイマーリレー	1セット	オムロンジャパン
