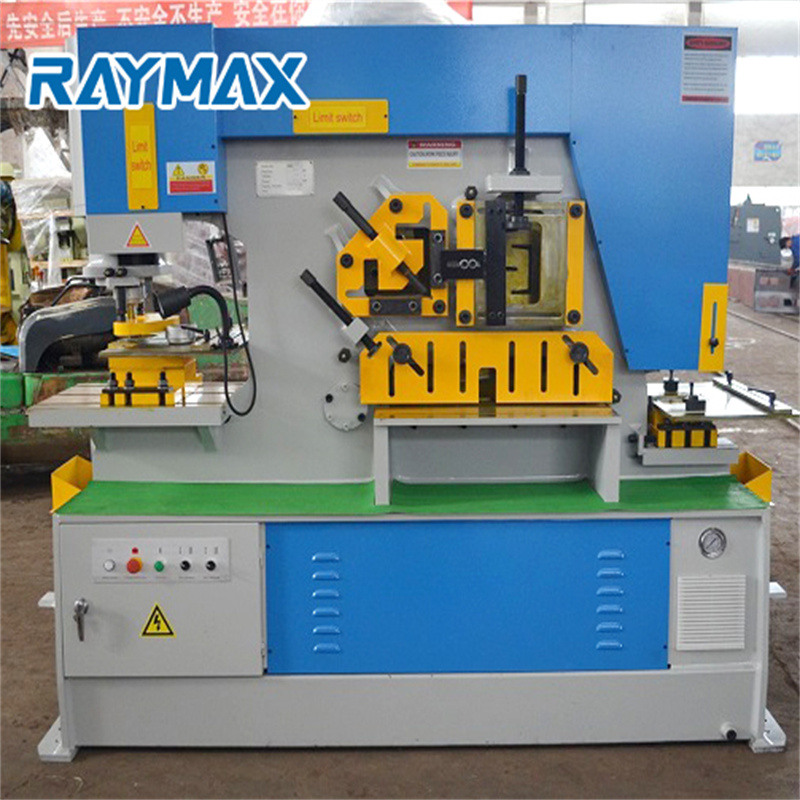

金属油圧IronWorkerマシンパンチングおよびシャーリングマシン-RAYMAXマシナリー

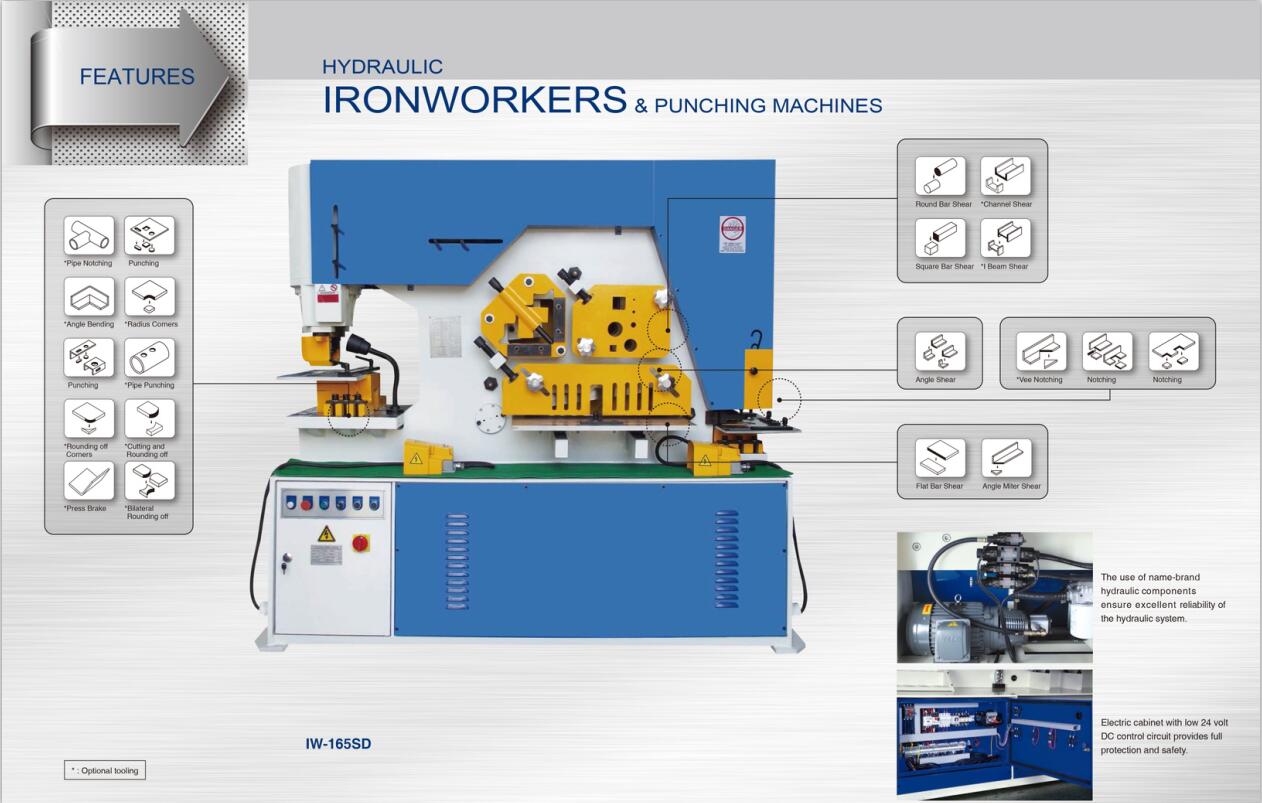

油圧式鉄工は、労力、時間、エネルギー、コストを節約するために複数の機能を備えて設計されています。これにより、Accurl Ironworkersは、金属製造業界の多様なニーズを満たすことができます。強力なCAD設計、CNC機器を備えた最新の生産ライン、継続的な品質管理など、最新の製造方法を使用することで、最大の効率と長寿命が保証されます。

ワークステーション

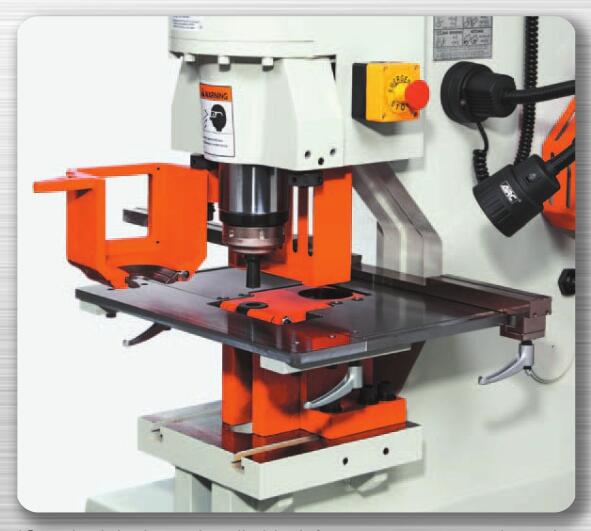

パンチングステーション

1.さまざまなパンチングのニーズに対応するために、あらゆる種類のパンチとダイを利用できます。

2.迅速なパンチ工具交換のためのクイックチェンジ保持ナットシステム。

3.視認性、安全性、使いやすさを考慮して設計されたストリッパー。

4.スケールとゲージストップを備えた大型の2ピーステーブルがすべてのモデルに標準装備されています。

5.変形を最小限に抑えるために、さまざまな開口部の交換可能なプレートを備えたストリッパーがすべてのモデルに標準装備されています。

パンチングモデル	IW-60S IW-60SD	IW-80S IW-80SD	IW-100S IW-100SD	IW-125S IW-125SD	IW-165SD
パンチ力	60トン	80トン	100トン	125トン	165トン
パンチ容量S	ø22×20	ø26x22	ø28×26	ø33x27	ø37x32
パンチ容量SD	ø50x9	ø50x12	ø50x15	ø50x18	ø50x24
喉の深さS	310	310	310	310	--
喉の深さSD	510	510	510	510	510
最大ストローク長	100	100	100	100	100
サイクル/分（20mmストローク）	30	29	28	28	29
死ぬまでの作業高さ	1010	1050	1044	1069	1050

フラットバーシャーリングステーション

1.特別に機械加工された上部ブレードにより、歪みを最小限に抑えてきれいなせん断を実現します。

2.下刃には4つの使用可能な刃先があります。

3.アングルフランジの可変次数マイターカット。

4.簡単に調整可能なホールドダウン。

5.正確な位置決めのためのガイド付きサポートテーブル。

フラットシャーリングモデル	IW-60S IW-60SD	IW-80S IW-80SD	IW-100S IW-100SD	IW-125S IW-125SD	IW-165SD
フラットバーシアーS	350 x 15	460 x 15	610 x 16	125トン	760 x 20
フラットバーシアーSD	240 x 20	300 x 20	400 x 20	400 x 25	400 x 30
刃の長さ	360	465	620	620	770
アングルフランジトリム	100	100	100	100	120
作業高さ	910	926	954	920	920

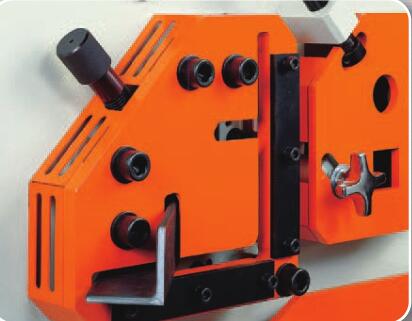

アングルシャーリングステーション

1.材料の損失がなく、変形が最小限の単一せん断。

2.45°マイターカットは簡単できれいです。

3.4つの使用可能な刃先を備えた固定刃。

4.小さい角度または大きい角度で最適な結果を得るために、移動するブレードのコーナー半径を選択できます。

アングルシャーリングモデル	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	IW-165SD
90°せん断時	130 x 130 x 12	150 x 150 x 12	150 x 150 x 15	150 x 150 x 15	150 x 150 x 20
45°マイターせん断で	65 x 65 x 8	75 x 75 x 9	75 x 75 x 9	75 x 75 x 9	75 x 75 x 9
作業高さ	1115	1165	1216	1185	1185

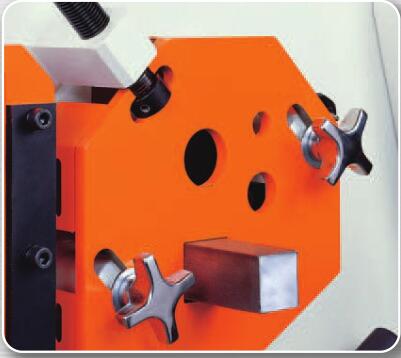

バーシャーリングステーション

1.さまざまなサイズの角棒せん断および丸棒せん断に対する1つのホールドダウン。

2.オプションのチャネルおよびセクションバーせん断工具は、ほとんどのモデルで使用できます。（詳細は仕様表をご覧ください）

バーシャーリングモデル	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	165SD
丸棒せん断	ø40	ø45	ø45	ø50	ø60
スクエアバーシアー	38 x 38	300 x 20	400 x 20	50 x 50	60 x 60
チャネルせん断（H x B）	125 x 65 *	150 x 75 *	150 x 75 *	150 x 75 *	200 x 90 *
IBeamせん断（H x B）	100	150 x 75 *	150 x 75 *	150 x 75 *	200 x 100 *
作業高さ	1220	1270	1332	1310	1370

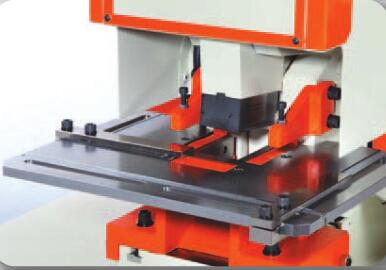

ノッチングステーション

1.フラットバーとアングルのノッチングに最適です。

2.最大の安全性と視認性のための電気的にインターロックされた安全ガード。

3.正確な位置決めのためのストップに含まれるゲージテーブル。

ノッチングモデル	60S IW-60SD	80S IW-80SD	100S IW-100SD	125S IW-125SD	165SD
長方形のノッチャー（W x D x T）	50.8 x 90 x 9	50.8 x 90 x 12	63.5 x 90 x 12	63.5 x 90 x 13	63.5 x 90 x 16
Vee-Notcher（サイドxサイドx T）	90 x 90 x 10 *	90 x 90 x 12 *	105 x 105 x 12 *	105 x 105 x 13 *	105 x 105 x 16 *
作業高さ	910	926	954	920	920
