製品説明

私たちの鉄鋼労働者はあなたの会社にリーズナブルな価格で最適な品質と生産性をもたらします。このユニバーサルマシンでは、工具の構成に応じて、パンチング、トリミング、ノッチング、カットなどの多くの機能を実行できます。このマシンは、独立して動作できる2つの別々のステーションを備えています。非常に精密に機械加工された機械部品と選択された主要な油圧および電気部品により、長期間のサービスレス機能とあらゆる条件での安定した動作が保証されました。

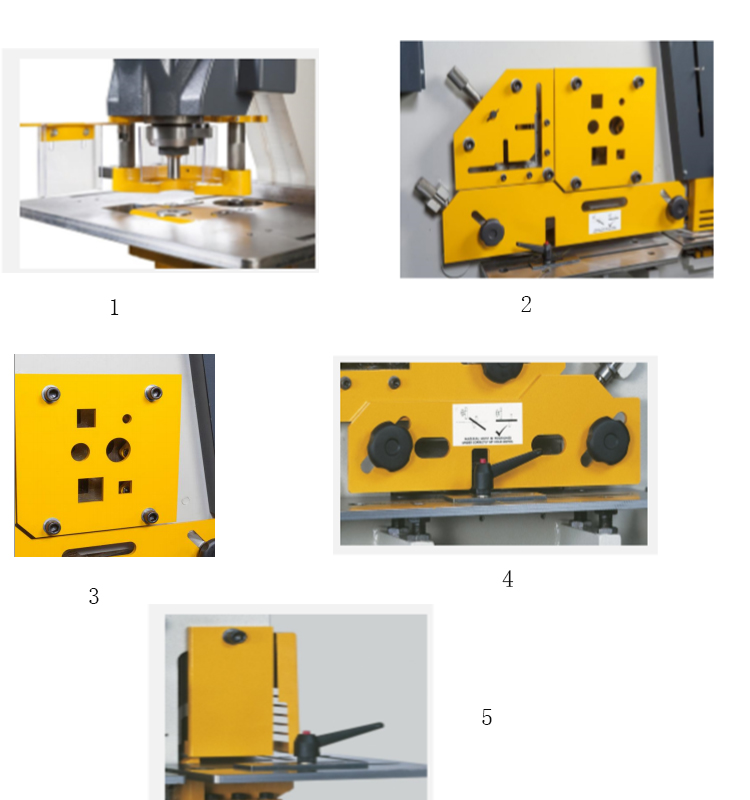

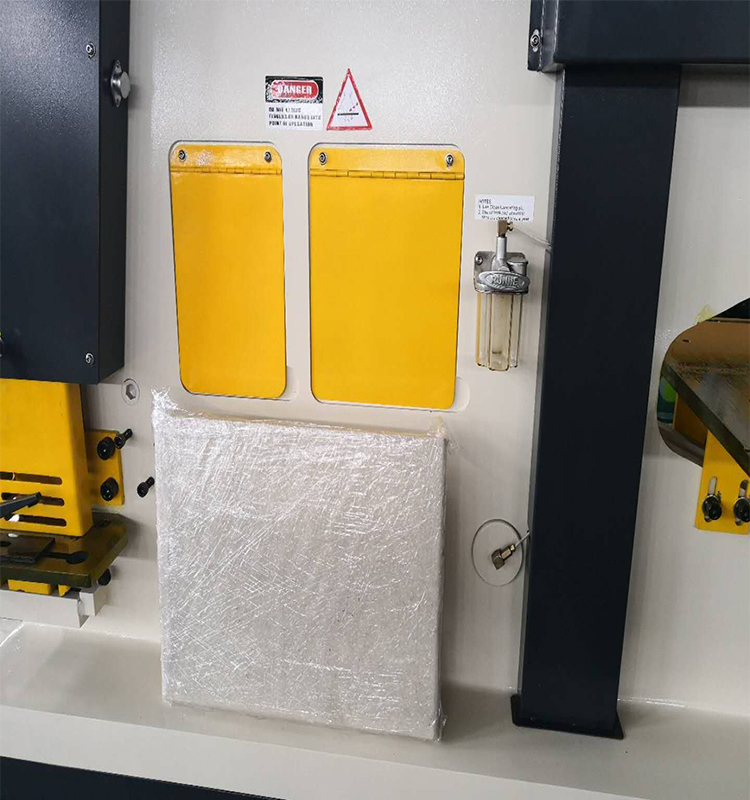

詳細画像

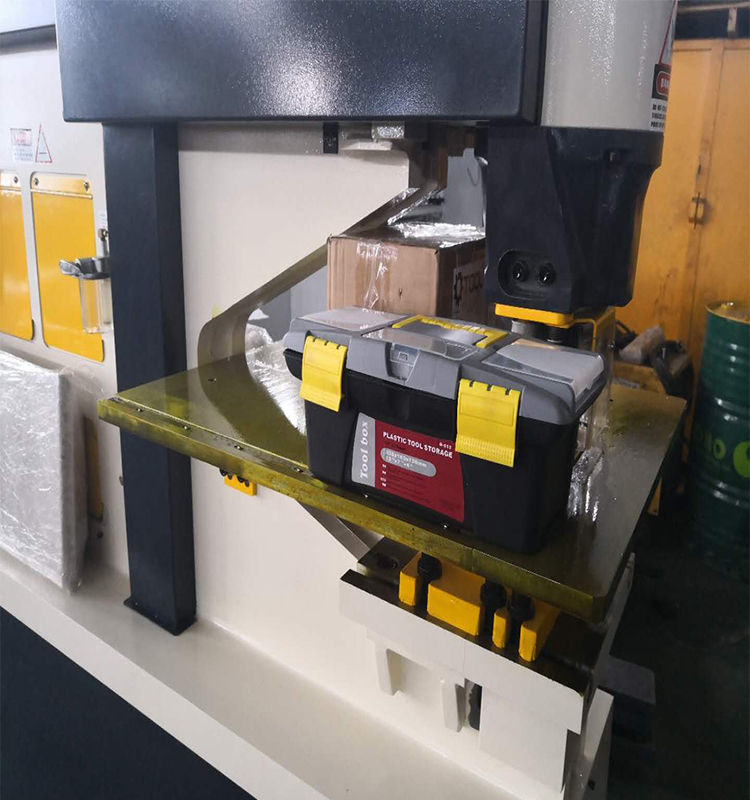

1.パンチステーション

広いパンチベッドエリアには取り外し可能なフロントブロックがあり、非常に幅広いパンチングアプリケーションを提供するように設計されています。繰り返し作業用のルールとガイドが付いたパンチテーブルが標準装備されています。

2.アングルステーション

このステーションは、90°と45°で大容量のアングルカットを提供します。 45°から90°の間の角度は、最初に90°で切断し、次にせん断ステーションで必要な角度にフランジをトリミングすることで実現できます。

3.セクションカッティングステーション

丸棒や四角棒を切断するための刃が標準装備されています。追加の機器を使用すると、マシンはこの開口部で、チャネル、ジョイスト、Tセクションおよび他の多くの特別なプロファイルを切断できます。

4.せん断

せん断ユニットには、機械の切断能力内で材料の任意の厚さに調整可能なシンプルで堅牢なホールドダウンが取り付けられています。調整可能なガイドを備えたせん断供給テーブルは、材料の正確な供給を可能にするために取り付けられています。ガイドは、バーでのflのマイター切断を最大45°にできるように、またはflの角度をトリミングできるように調整できます。

5.ノッチングステーション

ノッチングステーションには、調整可能なバックストップ付きの長方形のノッチテーブルが標準装備されており、繰り返し位置決めが可能です。

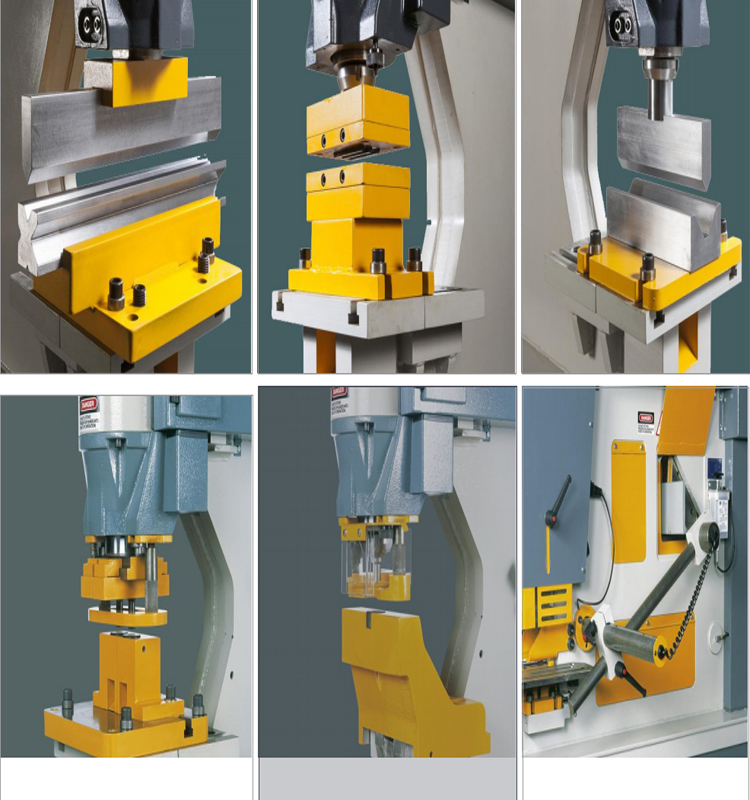

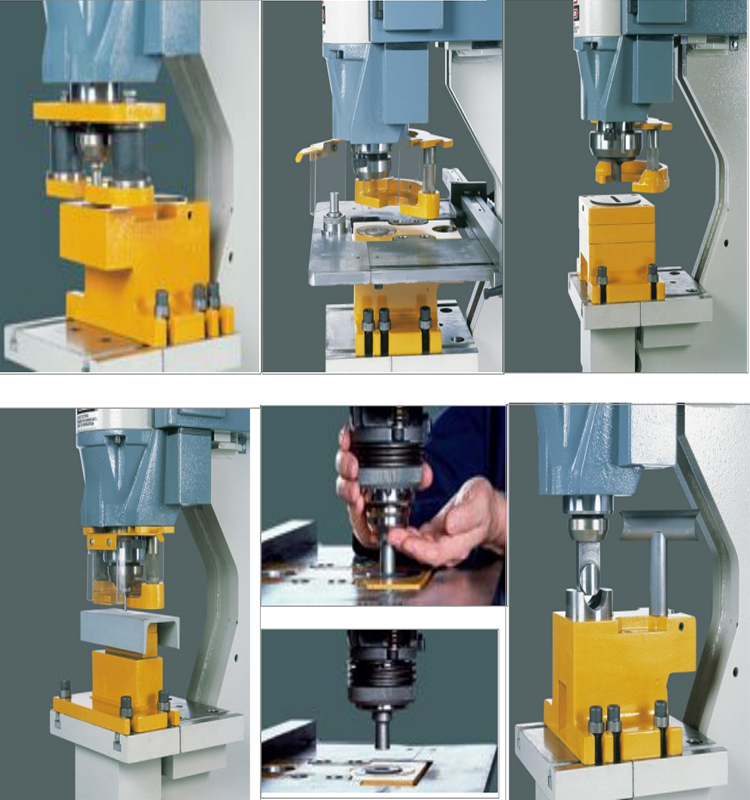

アプリケーション

パンチステーション-アプリケーション（オプション機器）最小変形ストリッパーアセンブリ、最小変形ストリッパーアセンブリにより、バーのflに近いピッチの穴を開けながら変形を最小限に抑えます。

クイックツール交換

クイックチェンジパンチホルダー。パンチホルダーを90°回転させるだけで所定の位置に固定できます。大穴アタッチメント、直径38〜110mmの大穴/スロットアタッチメント。 160または225mmまでの直径にも使用できます。

チャネル/ビームウェブボルスター

チャネルまたはビームのウェブを打ち抜くために特別に設計されたウェブボルスター。アプリケーションで利用可能な特別なプロファイルのボルスター。

「超高速」工具交換

スプリングベアリングとボールベアリングは、90°の手で回すとツールを所定の位置にロック/ロック解除します。スパナやレンチは必要ありません。

チューブノッチユニット

チューブとの90度接続用。外径165mmまでご利用いただけます。

シートベンディングユニット

マルチビーブロック付きシートベンディングユニット（幅10、20、24、40 mmのV開口部、すべて85°）。

ルーバーパンチユニット

パンチング換気アプリケーション用の特別なパンチユニット。

バー曲げユニット

最大曲げ材料用。厚さ22mm。シングルビーブロック付き、76 mm、V85°

ツインホールユニット

ツインホール可変ピッチユニット。直径29mmまでの2つの穴を開けます。

白鳥の首のボルスター

直径32mmまでのウェブおよびフランジパンチング用。最大300mmでチャネルと「I」ビーム。

ルールドレングスストップをタッチ＆カット

（オプションの）タッチ＆カットルールドレングスストップ（1メートル）は、アングルカット、セクションカット、およびシャーステーションに使用できます。 2または3メートルの長さが利用可能です。

技術的特徴

モデル	MULTY 70	MULTY 95	MULTY 125
定格出力	70T	95T	125T
パンチング
最大容量	26*20	27*25	35*25
直径*厚さ	57*9	57*12	67*16
トラベル	55	80	80
標準的な喉の深さ	305	355	355
のどが深い（オプション）	625	625	625
標準最大パンチ	57	57	57
オプションの最大パンチ	160	160	225
最大ビームサイズ	305	305	305
剪断
板厚	300*20	380*20	380*25
最大シート幅	375*15	480*15	600*15
45'角度せん断、最大45'	100*15	120*15	120*15
90フィートカット	130*13	150*15	150*18
45'カット	70*10	80*10	80*10
セクションカット
丸棒/角鋼	45	50	55
チャネル/Hビーム*	130*65	160*90	200*100
Tビーム*	90*12	100*12	120*12
ノッチング
板厚	12	13	13
幅-長方形	45	52	60
深い長方形	90	100	100
ディープV字型	60	70	80
トリミング	100*10	100*13	100*13
コーナーノッチ*
最大容量のノッチング	250*6	250*6	250*6
チューブノッチ*
パイプの最大直径	83	108	108
曲げ*
平鋼曲げ	250*13	250*20	250*22
プレートの曲げ	500*3	500*3	700*3
ノッチステーションでパンチ
ディープスロート	125	125	125
最大容量	38*8	38*10	38*12
技術データ
モーターパワーKW	7.5	7.5	7.5
機械正味重量Kg	1620/1990	2430/2880	3100/3620
機械寸法（L * W * H）cm	16471180	19079191	20080203
