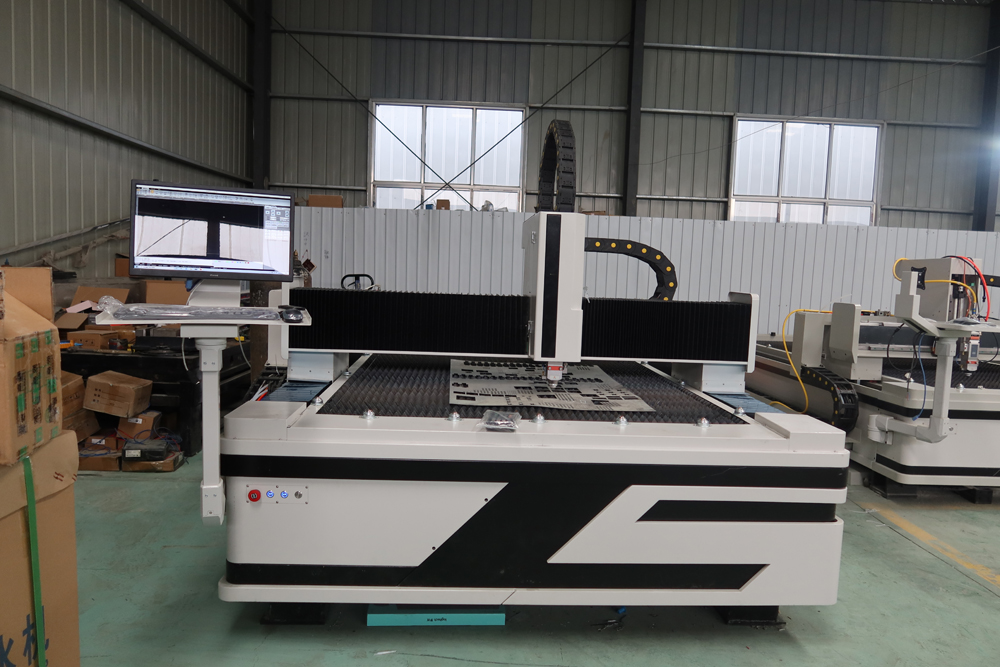

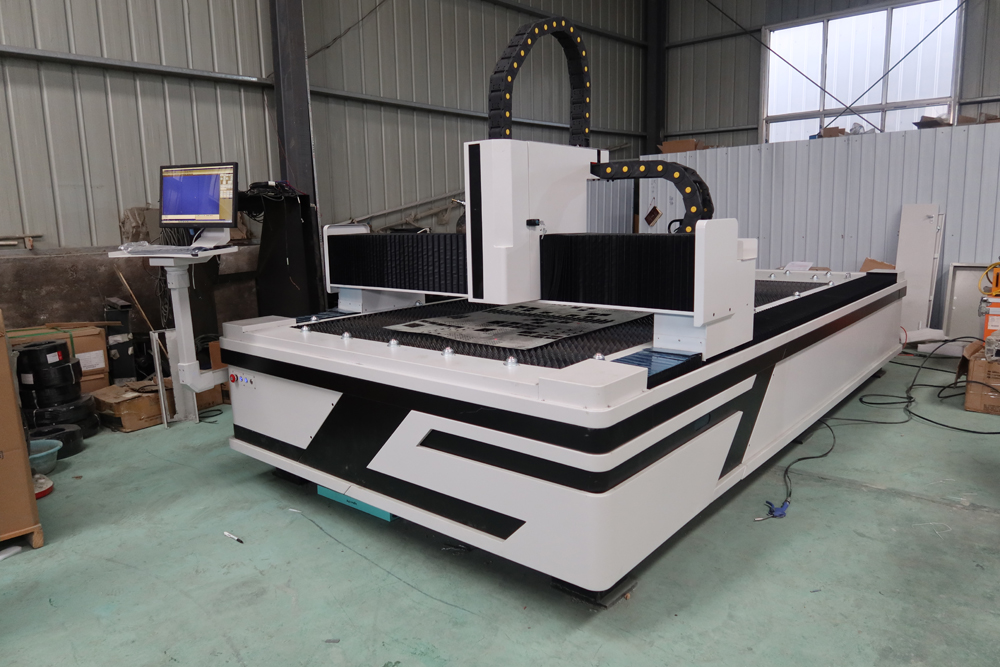

高精度ファイバーレーザー切断金属ステンレス鋼カーボン2000w-RAYMAX機械

主な特徴

1.ファイバーレーザー切断機は、高度なファイバーレーザーを使用して高エネルギー密度のレーザービームを出力し、ワークの表面に集まるため、超微細焦点に照らされたワークの領域が瞬時に溶融して気化します。数値制御機械システムを介して。自動切断は、スポット照明位置を移動することによって実現されます。

2.ファイバーレーザー切断機は、ガントリー構造タイプ、ギアラック付きバイラテラルドライブ、安定した構造、優れた剛性、高速を採用しています。

3.ファイバーレーザー切断機は、複数の時効処理を施した溶接部品です。レデューサー、ガイドレール、ラックアンドピニオンなどのトランスミッション部品はすべて輸入された有名ブランドです。

4.ガントリーの全体的な構造と、ラックアンドピニオンの伝送モードによって機器が確保されます。高速ポジショニング、高速ダイナミックレスポンス、優れた安定性

該当分野

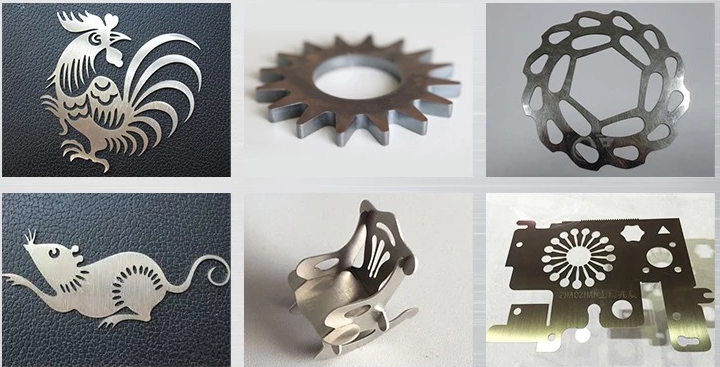

この機械は、板金加工、航空、航空宇宙、電子機器、電化製品、地下鉄付属品、自動車、機械、精密部品、船舶、冶金機器、エレベーター、家電製品、クラフトギフト、工具加工、装飾、広告、金属に広く適用されています。加工およびその他の製造および加工産業。

該当する材料

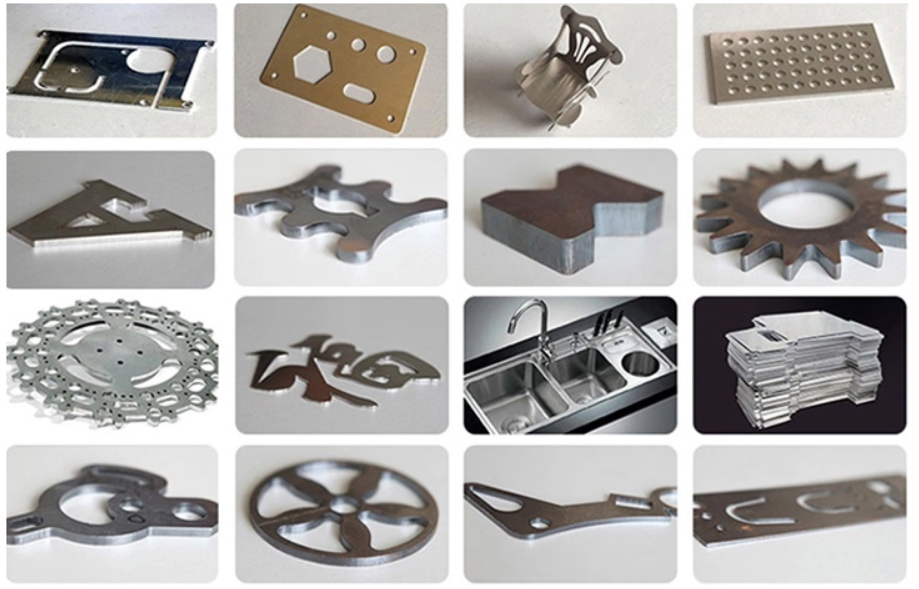

ファイバーレーザー切断装置は、ステンレス鋼板、軟鋼板、炭素鋼板、合金鋼板、ばね鋼板、鉄板、亜鉛メッキ鉄、亜鉛メッキ板、アルミニウム板、銅板、真鍮板、ブロンズ板による金属切削に適しています。、金板、銀板、チタン板、金属板、金属板、チューブ・パイプ等技術

パラメーター

モデル	RAYMAX-F1530
最大処理範囲	3000 * 1500mm
作業台	のこぎり歯
レーザーシステム	MAX / RAYCUS / IPG
レーザー出力	1000W / 1500W / 2000W / 3000W
切削厚さ	マテリアに依存
ドライブモード	サーボモータードライブ、PMIガイドレールYYCラックギアおよびピニオン
レーザー波長	1060-1080nm
位置決め精度	±0.03mm
再配置の精度	±0.01mm
最小線幅	±0.02mm
冷却方法	水冷
電源	380V / 50Hz
機械サイズ	4.4X2.3X1.8M
総重量	2700KG

レーザー光源– MaxMax：ファイバーレーザーは、中国のファイバーレーザー光源の70％を生産するファイバーレーザーの世界的リーダーです。マックス。ファイバーレーザーは、効率的で信頼性が高く、メンテナンスフリーのファイバーレーザーです。レーザー光源を密閉されたキャビネットに収納した超コンパクトな設計で、防塵動作を実現します。

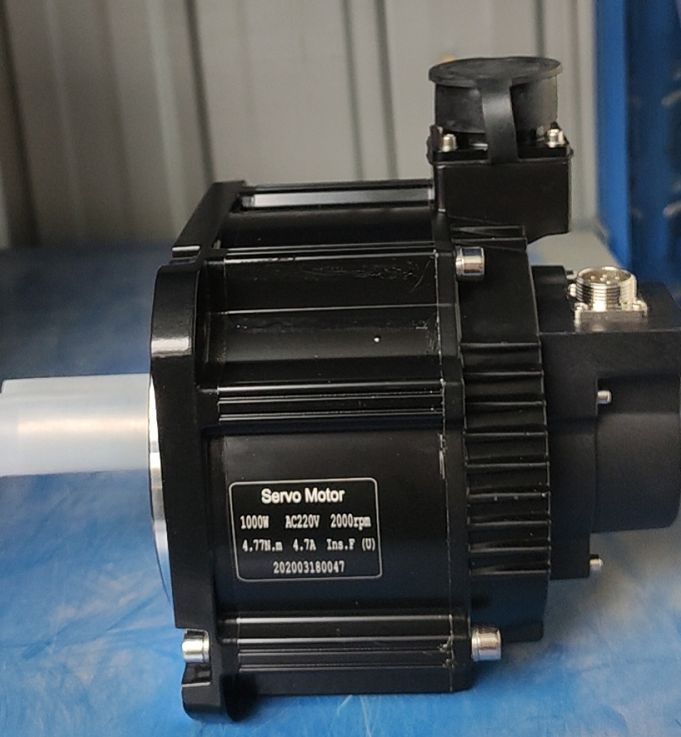

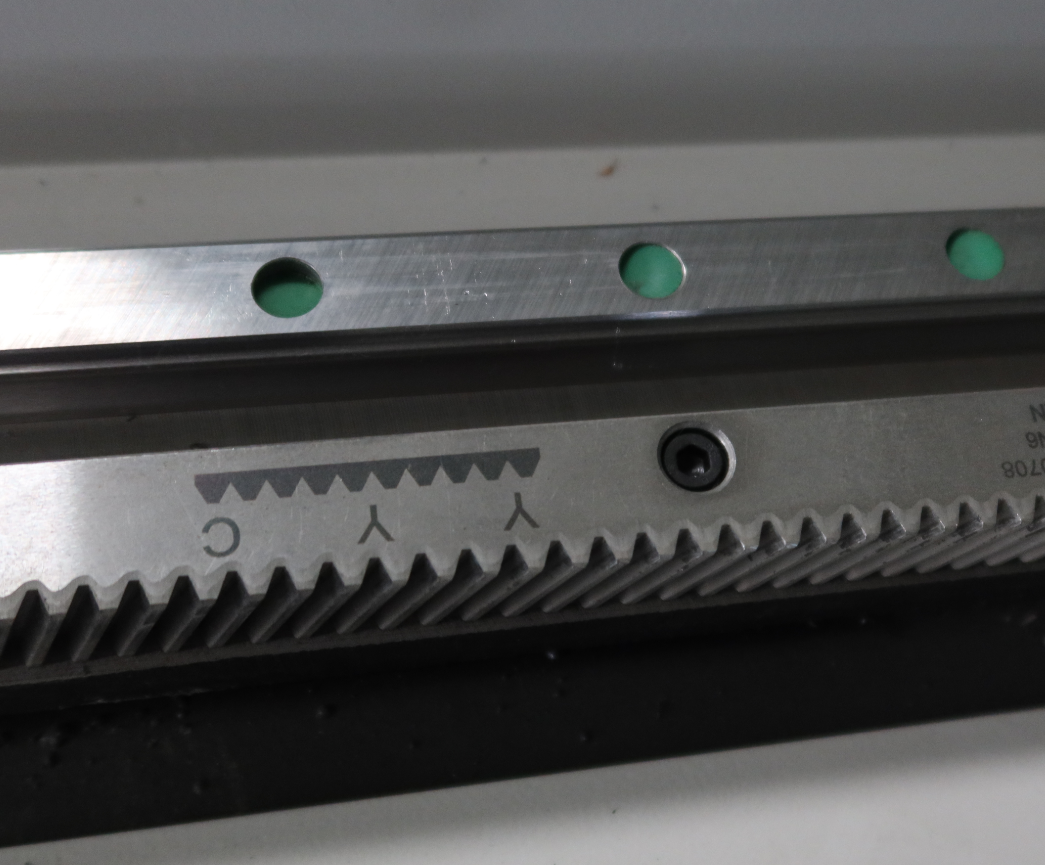

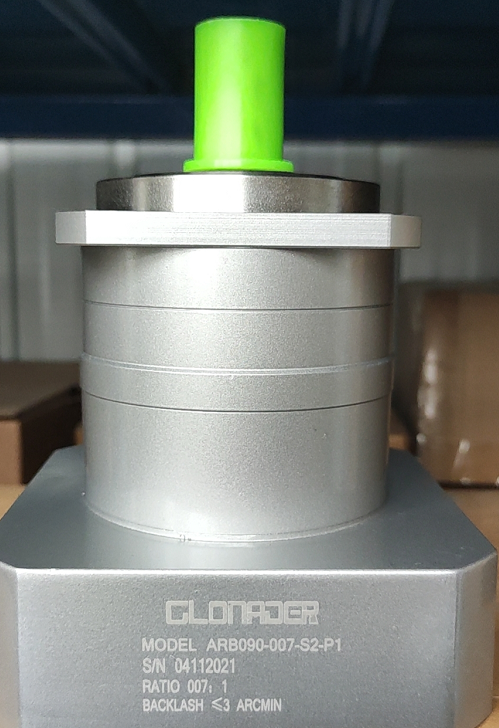

トランスミッション：サーボモーター、減速機、YYCラックギア、PMIガイドレール;高速で安定した性能を備えたSenchuanサーボモーターとドライブ。リニアトランスミッションシステムは、YYCヘリカルラックとPMIリニアガイドで構成されており、精度と効率が向上しています。軽量、高剛性、モジュラー設計の利点は、長期安定性と高効率を提供します。

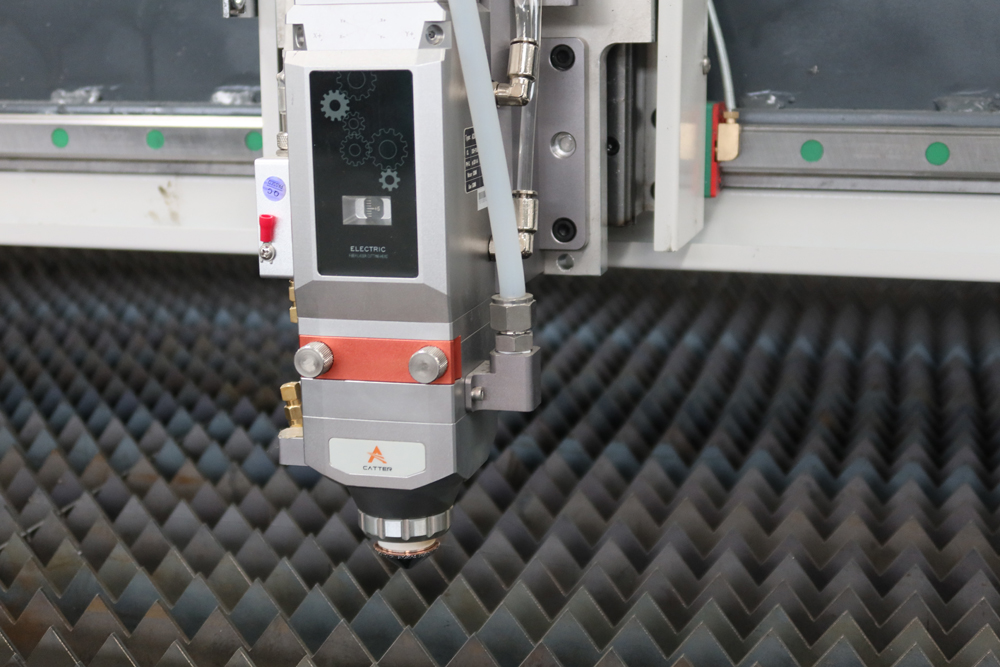

カッティングヘッド-Au3Tech：ドイツブランドのAカッターシリーズであるA200Eデスクトップオートフォーカスメタルレーザーカッターヘッドは、2000W以内のレーザー出力用に設計されています。これは、モーションコントロールカードMCCを使用する場合の中出力のレーザーフラットオートフォーカス切断に最適なソリューションです。シリーズおよび切断ソフトウェアSCシリーズ。高級防塵設計、精密機械加工部品。

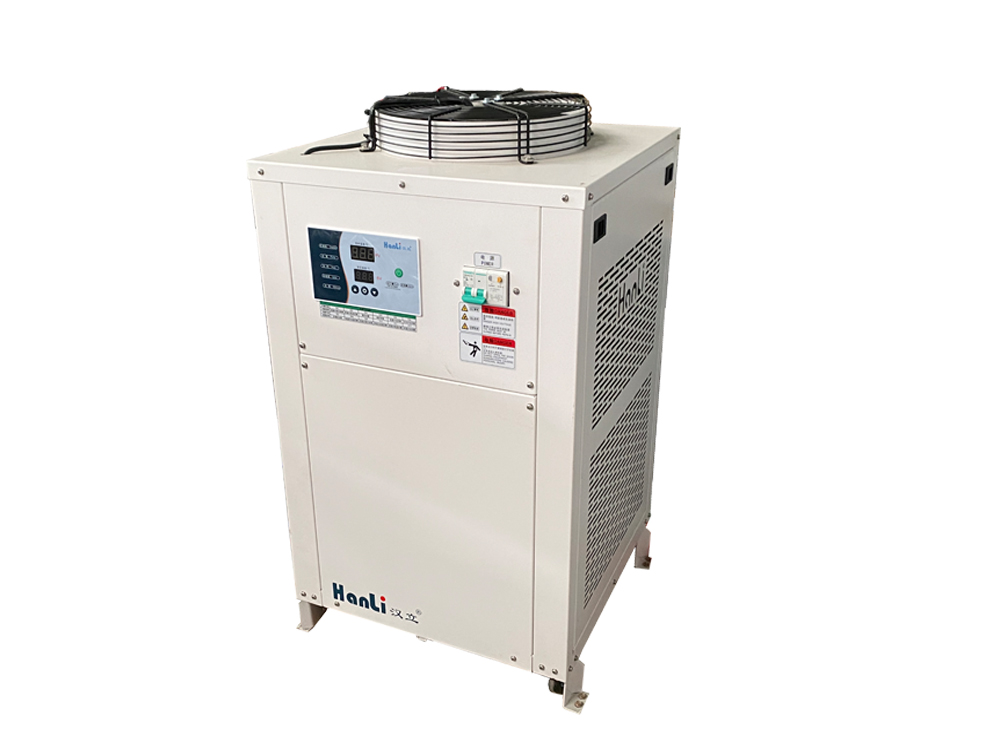

ウォーターチラー：武漢ハンリチラーブランド：武漢ハンリチラーレーザーとカッティングヘッドの冷却デュアル温度とデュアルコントロール

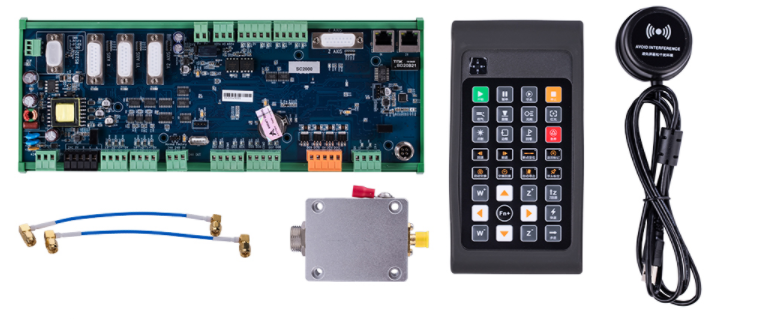

CNCコントローラー-Au3Tech：操作はシンプルで、自動CAD設計に基づく強力なCAM機能を備え、グラフィックのインポート、グラフィックの描画、グラフィックの編集などをサポートします。強力なリード線機能、リード線のさまざまな方法をサポートします。多層の切断またはマーキング、およびその他の種類の処理方法をサポートします。故障位置追跡/前方/後方などをサポートします。リアルタイムアラーム、安定性、信頼性、実行エラー測定をサポートし、実行中の死亡記事とグラフィックエラーの間のエラーをチェックできます。
