構成：

1.工業用ヘビーデューティー鋼構造を採用し、熱処理下での角パイプ鋼とのプレート鋼ジョイント溶接は、長期間使用しても変形しません。

2.すべての軸に日本THKリニアレールを使用して構成し、長時間の処理で耐久性と高精度を確保します。

3. X、Y軸は高精度研削式ギアラックで構成され、日本新浦減速機、高速・高精度を確保でき、Z軸は高精度転がりボールねじで伝達します。

4.全軸にフランスシュナイダーACサーボシステムを採用、大出力、クローズサイクル制御、高精度位置決め、より強力なトルク力、動的対応時間の短縮、過負荷耐性能力に優れています。

5.産業用光ファイバー切断システムを採用し、インストール、メンテナンス、およびAutoCADカーネル開発に基づくカムモジュール、組み込みプロセスにより、高品質の切断効果を保証します。

6.プロのWSX、Raytoolsレーザーカッティングヘッド、輸入光学レンズを採用し、フォーカススポットを小さくし、カッティングラインをより正確に、より高い効率とより良い処理品質を確保できます。

7.日本SMCインテリジェントガスユニット、自動圧力調整、空気交換、圧力検出を備えたデュアルエアパス制御、より使いやすい。

8.ファイバーレーザー送信、柔軟な処理により、あらゆる点で高精度の切断を実現しました。

9.複数のソフトウェアと互換性があり、アリのグラフィックや文字を好きなようにデザインでき、操作が簡単、柔軟、簡単です。

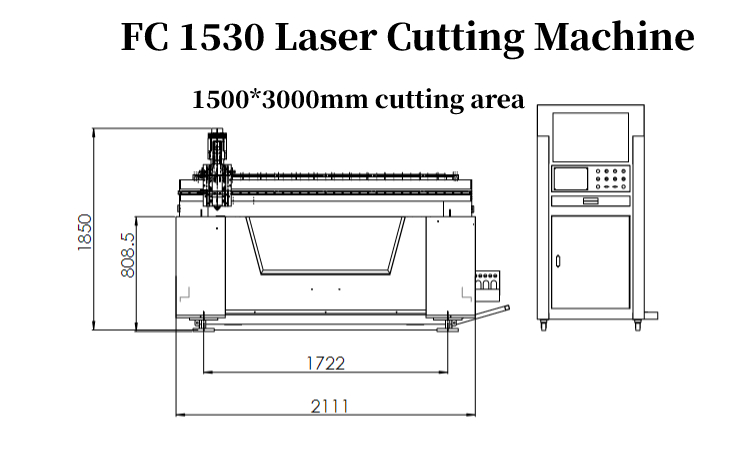

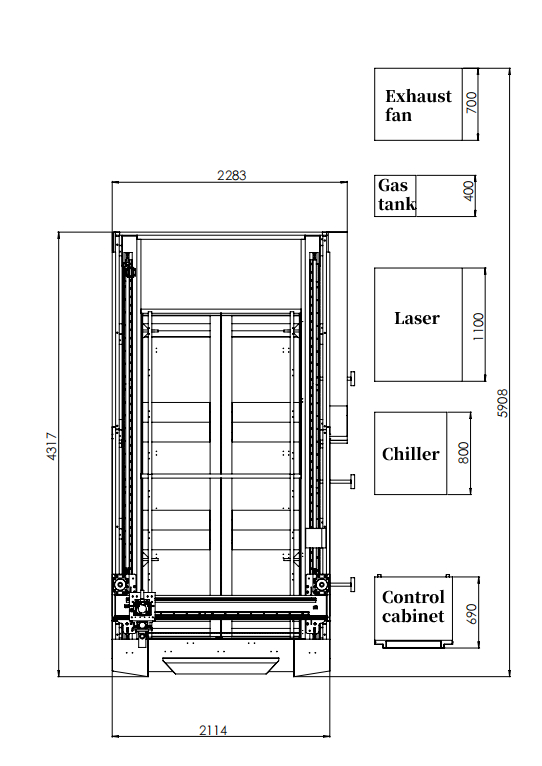

モデルFC1325FC1530FC1540FC1560
作業サイズ（X＆Y）（mm）1300 * 2500mm1500 * 3000mm1500 * 4000mm1500 * 6000mm
レーザー媒質ファイバーレーザー
レーザー出力800w、1000w、1500w、2000w（オプション）
切削厚さ素材と力によると
0.1最小ルート幅0.1
繰り返し精度±0.05
ポジショニングを目指す赤い点
波長1080mm
電源220-380V、50HZ

特徴

1.頑丈な構造、CNC機械センターの処理と成形、高強度と優れた安定性を採用します。

2.機械をより安定して動作させるための、より強力な鋳鉄製スタンド。

3.高精度のTHKリニアレール、高精度のヘリカルギアラック送信、より高い安定性、より高い精度で構成します。

4.電源オフ、自動供給、復元から再起動し、ブレークポイントで処理を続行します。 9座標設定、ユーザーフレンドリーなデザインをサポート。

5. SUDA 3 in 1制御システム、迅速な計算、強力な干渉防止機能で構成されています。

6.産業用カメラを装備し、プローブは透明です。高い位置決め精度;

7. 380V 5.5KW高速水冷スピンドルモーター、高出力高効率で構成された標準。

8.独立した制御キャビネット、強い電力と弱い電力が分離され、メンテナンスが容易です。

9. Type3 / Artcam / Castmate / Probe / UG/Artgraveなどの多くのCAD/CAMソフトウェアと互換性があります。

10.工業用マトリックス真空システムの標準。

11.手動オイル潤滑システムで構成します。機器のメンテナンスはより便利で迅速です。

主要な部分

中国工業用金属アルミニウム1kw2kw板金繊維レーザー切断機

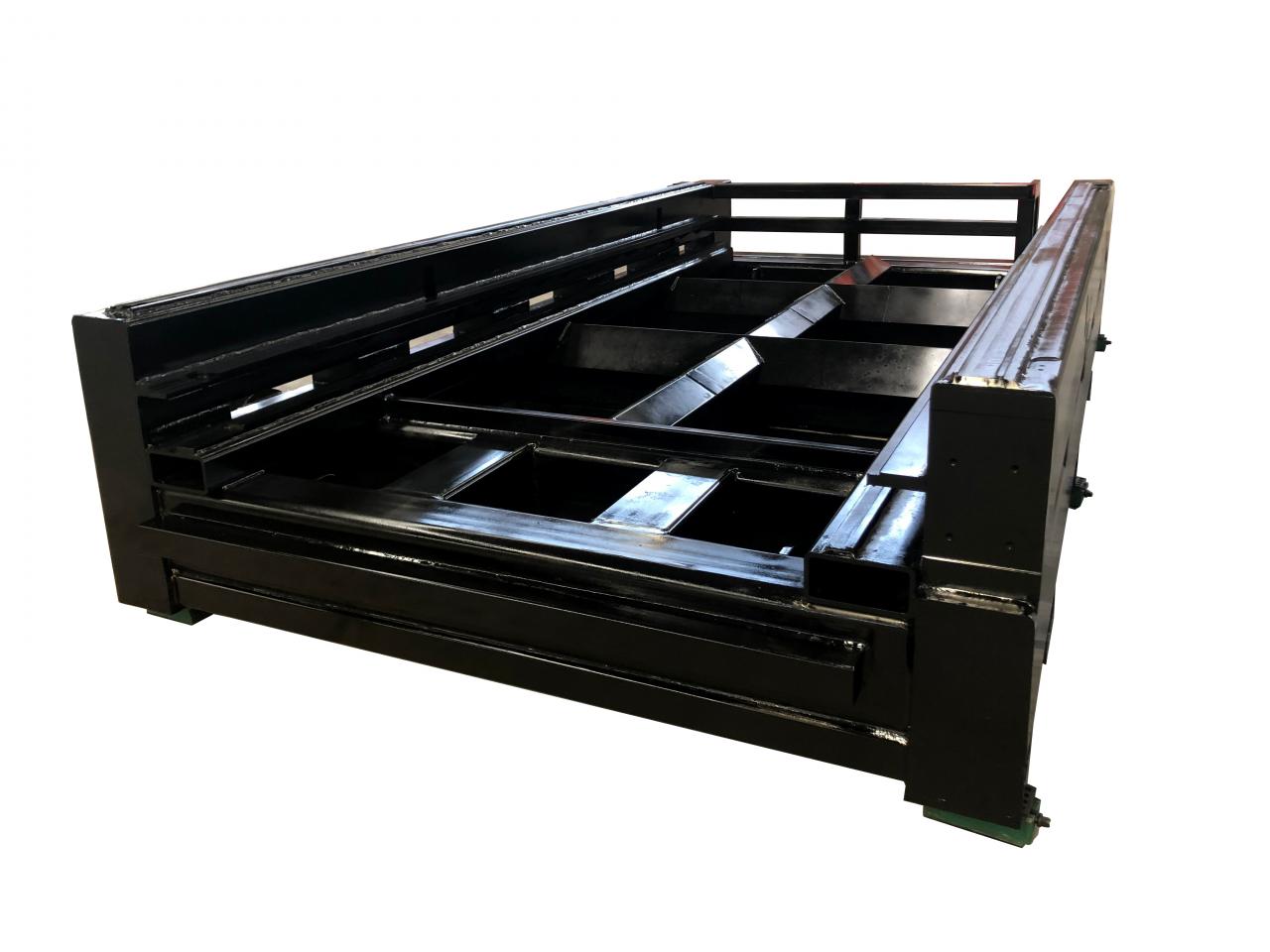

機械構造

機械構造は工業用重鋼構造を採用しており、熱処理下で低温焼戻し・焼鈍を行い、長時間使用しても変形しません。加工時のマシンベースは非常に安定しています。

中国工業用金属アルミニウム1kw2kw板金繊維レーザー切断機

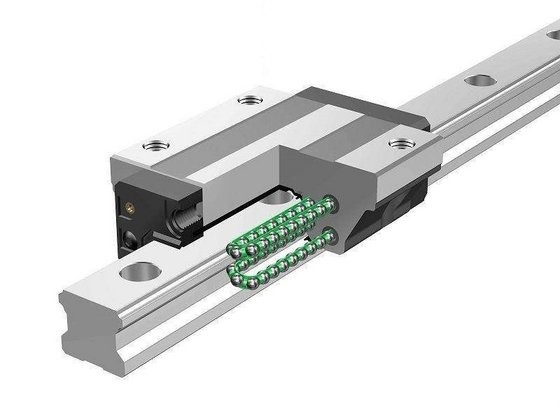

日本THKリニアレールとブロック

マシンは日本から最高のリニアとブロックレールを採用しています。そのブロックは10年以上も使用でき、壊れることはないというクライアントからのフィードバックがあります。使用寿命と製品品質は確実に保証されます。

中国工業用金属アルミニウム1kw2kw板金繊維レーザー切断機

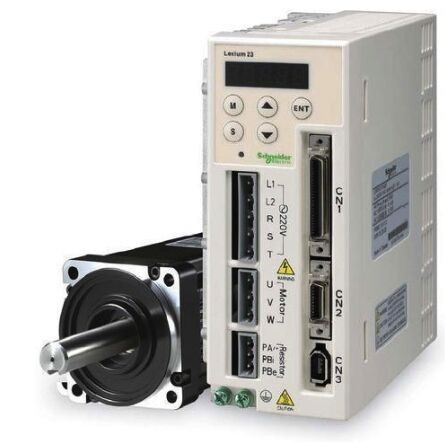

フランスシュナイダーサーボシステム

ファイバーレーザーマシンは、サーボモーターとサーボドライバーを含むフランスからの輸入サーボシステムを採用しています。Y軸2サーボモーター出力は2KW、X軸サーボ出力は2KW出力、Z軸サーボモーター出力は0.4KW出力です。

中国工業用金属アルミニウム1kw2kw板金繊維レーザー切断機

CYPCUT制御システム

ファイバーレーザー機械業界で最高の制御システム、
高出力ファイバーレーザーマシンに適切に適用され、回転装置、交換テーブル、オートフォーカスカッティングヘッドをサポートできます。

中国工業用金属アルミニウム1kw2kw板金繊維レーザー切断機

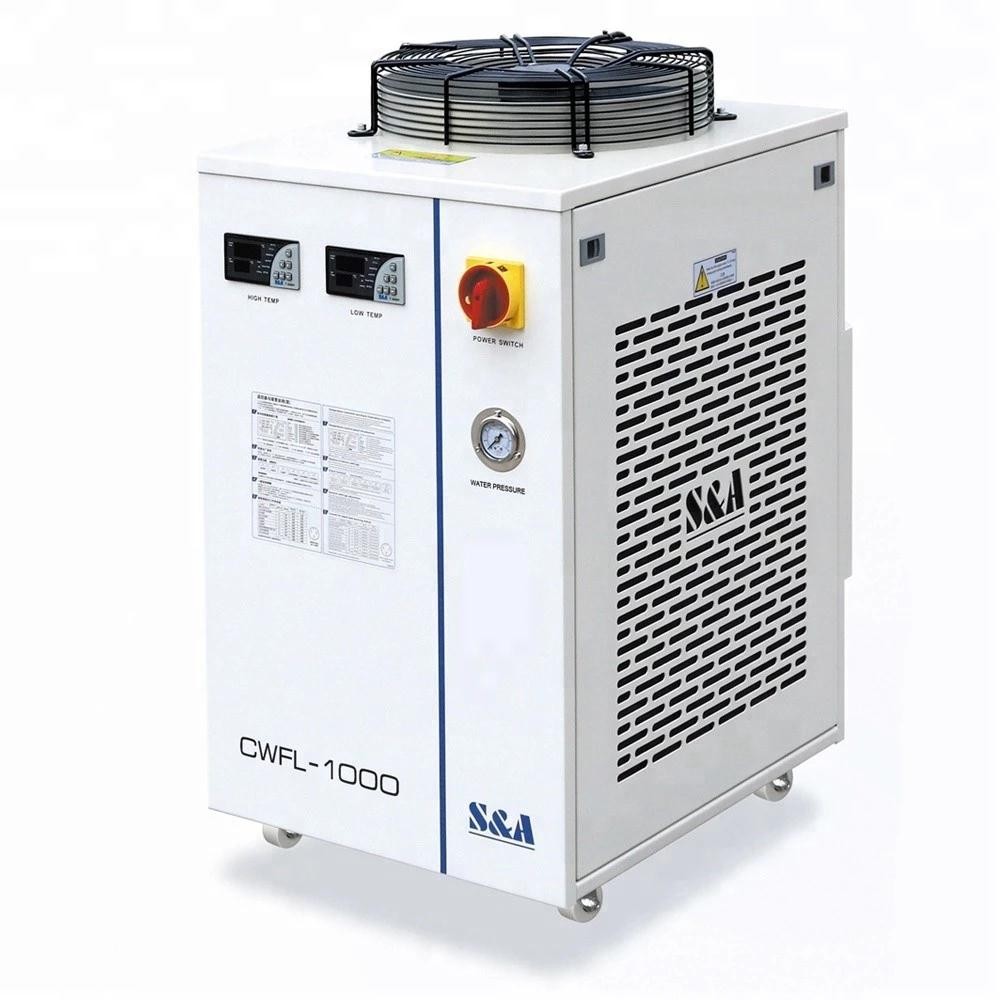

S＆Aチラー

産業用コールドマシンの研究開発に重点を置き、コアパーツの独立した研究開発はISO生産管理システムを厳密に実装します。優れた品質と優れた研究力により、S＆Aは国内の産業用冷凍業界のリーディング企業になりました。

中国工業用金属アルミニウム1kw2kw板金繊維レーザー切断機

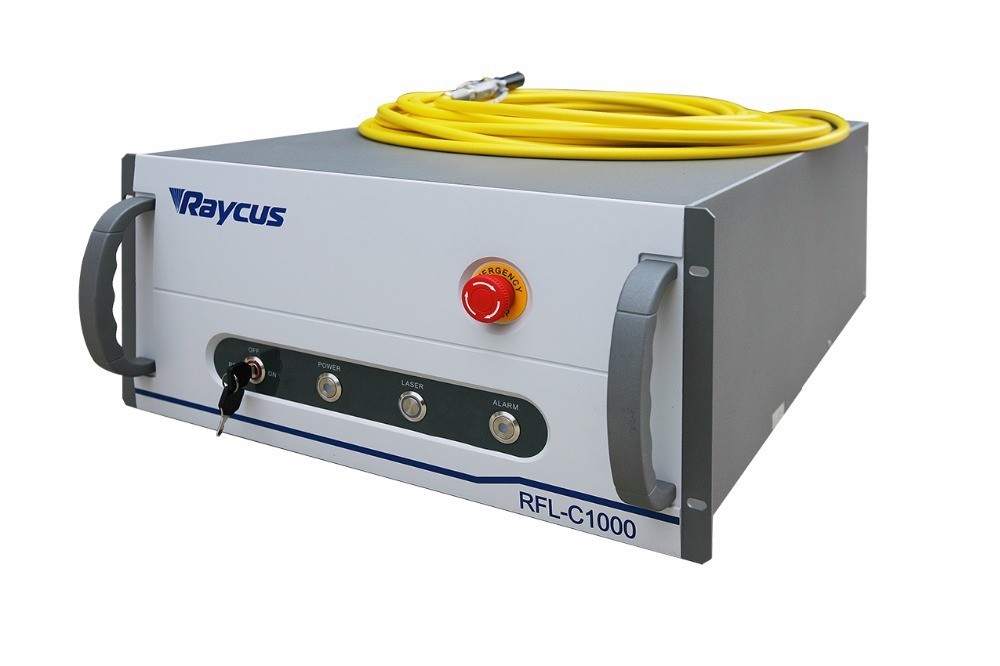

レイカスレーザー光源

ファイバーレーザーは、構造がコンパクトで、性能が安定しており、広く使用されています。ファイバーレーザーは、高い光電変換効率、優れたビーム品質、および低いメンテナンスコストを備えています（USA IPGレーザー光源はオプションです）

中国工業用金属アルミニウム1kw2kw板金繊維レーザー切断機

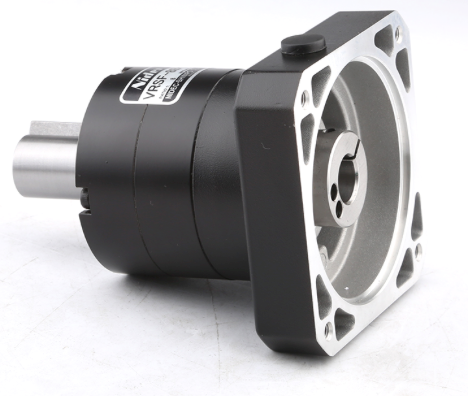

日本シンポサーボレデューサー

当社のファイバーレーザーマシンは、金属材料を処理する際の低ノイズで日本の新浦サーボ減速機を採用しています。多くの改良を加えた後、設置サイズは小さいですが、高精度の機能を備えています。

中国工業用金属アルミニウム1kw2kw板金繊維レーザー切断機

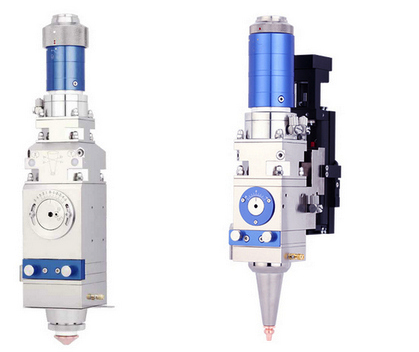

WSXファイバーレーザーカッティングヘッド

当社のファイバーレーザーマシン1000ワットは、WSX NO：1マニュアルフォーカスカッティングヘッドを取り付けます。

このマシンは、オプションでNC30オートフォーカスカッティングヘッド、高速ミシン目（特に厚い材料）、プレートの加熱が容易ではない、カッティングヘッドの追従に影響を与えないこともできます。

中国工業用金属アルミニウム1kw2kw板金繊維レーザー切断機

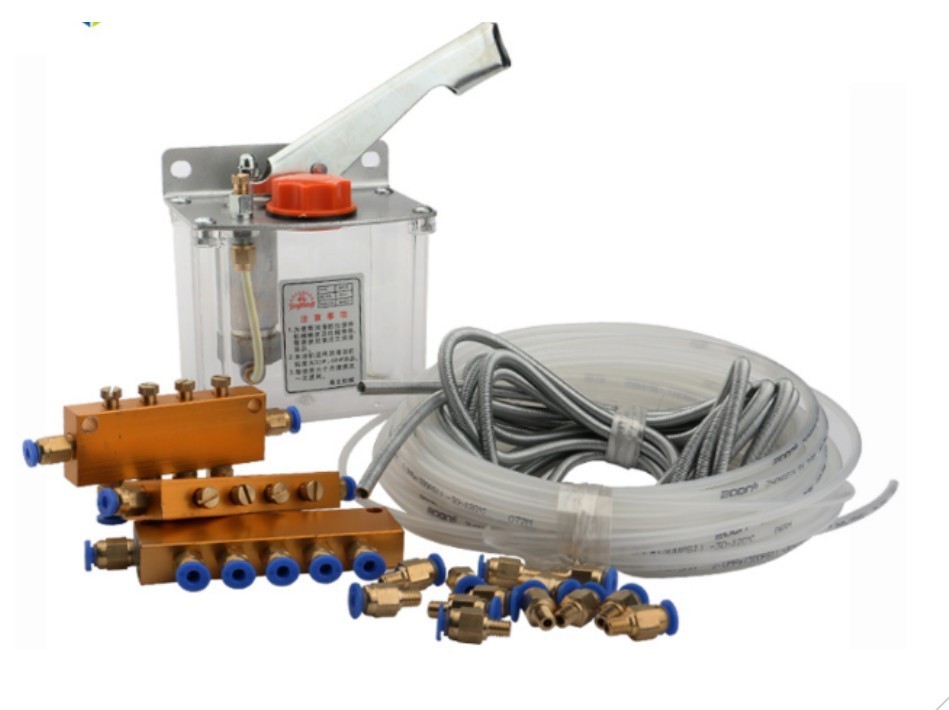

オイル潤滑システム

この機械付属品は、機械レールとブロックを滑らかかつ高速に作動させるために潤滑するために適用され、作業効率を向上させます。

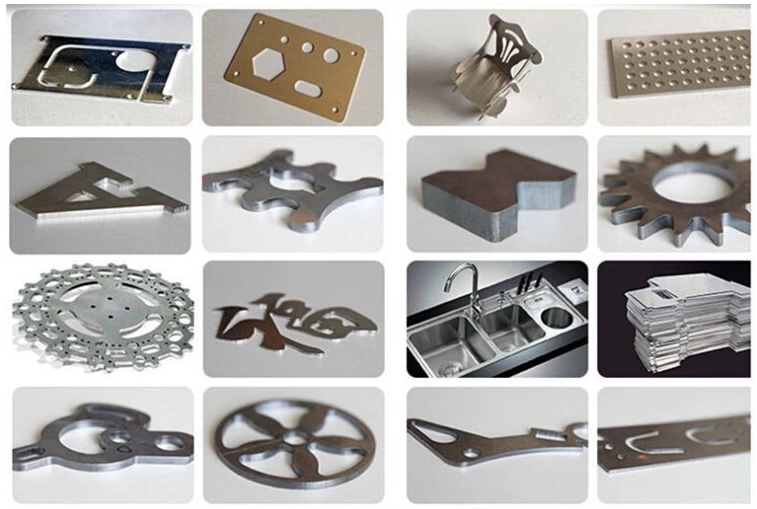

 アプリケーションとサンプル

中国工業用金属アルミニウム1kw2kw板金繊維レーザー切断機

詳細

  • アプリケーション：レーザー切断、レーザー切断
  • 対象材質：金属、アルミクーパーカーボンステンレス鋼
  • 状態：新品
  • レーザータイプ：ファイバーレーザー
  • 切断面積：1300 * 2500mm
  • 切削速度：20m / min
  • サポートされているグラフィック形式：AI、PLT、DXF、Dwg
  • 切削厚さ：材料によって異なります
  • CNCかどうか：はい
  • 冷却モード：水冷
  • 制御ソフトウェア：シュナイダーACサーボシステム
  • 原産地：中国安徽省
  • レーザー光源ブランド：RAYCUS
  • レーザーヘッドブランド：WSX
  • サーボモーターブランド：シュナイダー
  • ガイドレールブランド：THK
  • 制御システムブランド：Cypcut
  • 重量（KG）：2900 KG
  • 主なセールスポイント：高い安全レベル
  • 光学レンズブランド：波長
  • 保証：1年
  • 対象産業：ホテル、衣料品店、建材店、製造工場、機械修理店、家庭用、小売、印刷所、建設工事、エネルギー・鉱業、広告会社
  • 機械テストレポート：提供
  • ビデオ発信検査：提供
  • コアコンポーネントの保証：1年
  • コアコンポーネント：モーター、ギア、エンジン、PLC、レーザー出力
  • 動作モード：連続波
  • 構成：3軸
  • 取り扱った製品：板金およびチューブ
  • 特徴：水冷
  • 製品名：FC1325 FC1530
  • レーザー出力：1000W
  • レーザー光源：Raycus（オプションのIPG）
  • サーボモーター：フランスシュナイダー
  • レーザーヘッド：WSX / Raytools
  • 測位精度：0.05mm
  • リニアレール：日本THK
  • レデューサー：日本シンポレデューサー
  • 作業面積：3000 * 1500mm
