ファイバーレーザー切断機切断アルミニウム、板金プレートレーザーカッター-RAYMAX Machinery

特徴

切断機は、高い電気光学効率、節水、省電力を備えた国際的に有名なブランドの高度なレーザーを採用しています。特に重要なのは、長期間のメンテナンスが不要で、多くのメンテナンス資金と時間を節約し、作業効率を向上させることができることです。メインフレーム全体がガントリー構造の作業台を採用しています。

高減衰ベッドは、優れた剛性、高精度、安定した動作を備えています。フレーム構造は高品質のスチールハニカム溶接で作られています。工作機械は、大規模なガントリーフライス盤で焼きなまし、2回エージング、加工されています。

これらの設計と加工手段により、工作機械は優れた耐震性、高い剛性、安定性を備えています。高速動作時の工作機械の安定性要件を完全に満たしています。

高精度の両面ラックアンドピニオンドライブとリニアガイドレールを採用し、強力なデュアルドライブサーボモータードライブシステムを使用して、レーザー切断の速度と精度を効果的に確保します。また、交換タイプの作業台を選択でき、故障率が非常に低く、交換時間が短く、生産効率が大幅に向上します。

オプションモデル

LCシングルテーブルシリーズ

LCシリーズのレーザー切断機は、占有面積が小さく、高性能で、設置が簡単です。最も経済的で人気のあるシリーズです。輸出用の3015LCは、通常のコンテナ輸送に使用できるため、スペースとコストを節約できます。

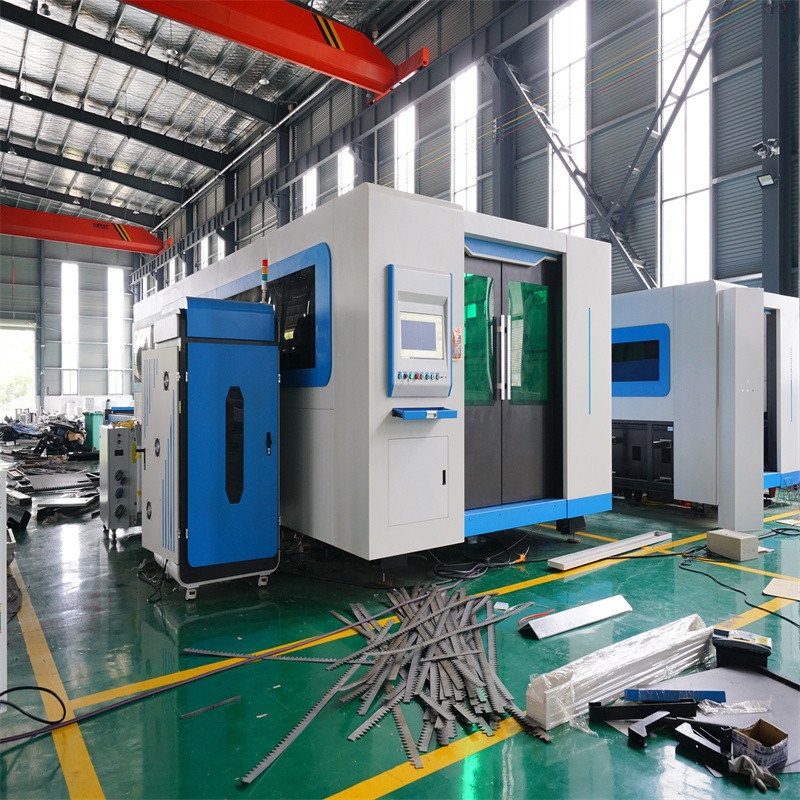

PC交換テーブルシリーズ

PCシリーズ高出力レーザー切断機。密閉構造とダブルテーブルの自動交換により、給餌時間を大幅に節約できます。クローズドカットはまた、レーザーや煙の発生、切断中の機械操作によって引き起こされる可能性のある人体への害を軽減します。

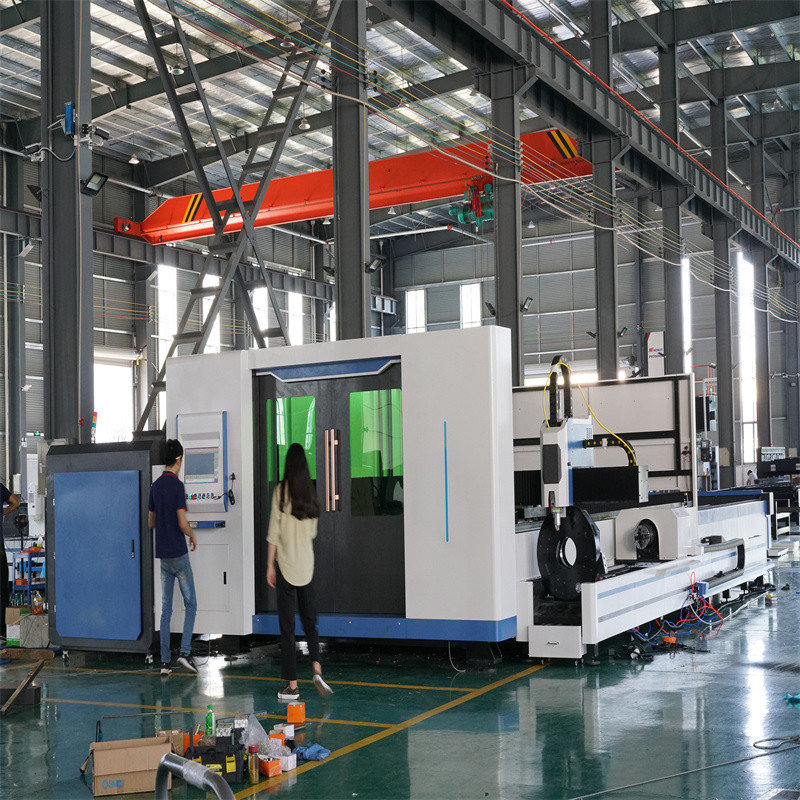

PTシート＆パイプシリーズ

PTシリーズのシートとパイプを統合したレーザー切断機は、高度な光ファイバーレーザープレート切断システムとパイプ切断システムを備えています。プレートとチューブの切断のさまざまな機能を自由に切り替えることができます。統合された胴体、小さなフットプリントはあなたのためにより多くの価値を生み出します。

高度なレーザージェネレーター

安定した効率的なRaycusまたはMAXレーザージェネレーターの標準構成。モジュラー設計、高度に統合されたシステム、メンテナンスフリー、高信頼性。レーザー出力は継続的に調整可能で、高いビーム品質と高いレーザー安定性を備えています。レーザー微細切断、精密溶接、その他の用途に理想的なレーザー光源です。市場に出回っている他の同様のレーザーと比較して、当社のレーザーには明らかな利点があります。オプションのIPGおよびnLIGHTレーザー。

正確に一致するレーザーカッティングヘッド

すべてのRAYMAXレーザー切断機には、WXSまたはRaytoolsオートフォーカスレーザー切断ヘッドが標準装備されています。キューティヘッドにはモータードライブユニットが組み込まれており、リニアメカニズムを介してフォーカスレンズを駆動し、位置を自動的に変更します。お客様はプログラムを設定できます。さまざまな厚さの迅速なピアシングおよび切断材料を完成させる継続的な焦点を達成するため。水冷構造の設計により、レーザーヘッドは安定して慢性的に動作します。オプションのPRECITECおよびLasermechレーザーカッティングヘッド。

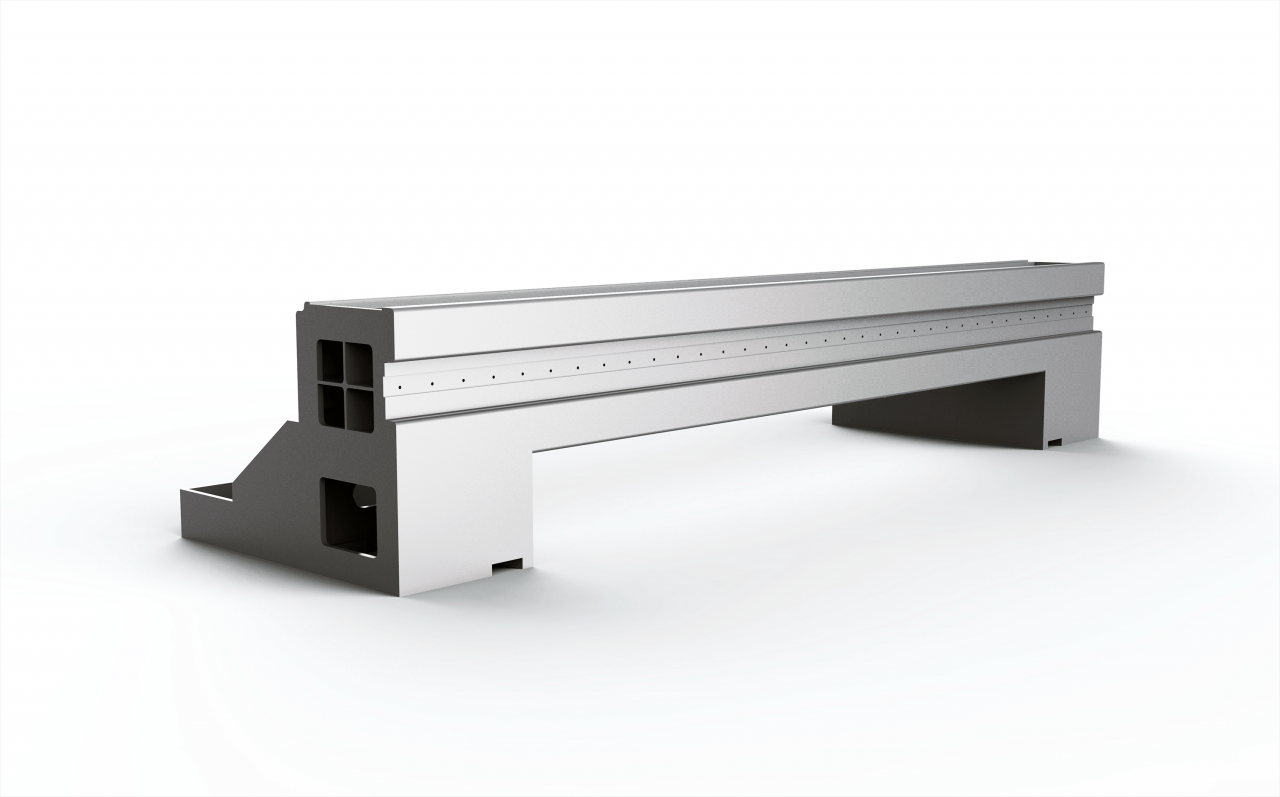

軽量クロスビーム

クロスビームは、押出成形プロセスと熱老化プロセスによって処理された航空グレードのアルミニウムで作られているため、機械全体が剛性になり、優れた表面品質と優れた靭性を備えています。クロスビームの軽量・高剛性により、レーザー加工時の高速移動を実現します。同時に、それは完璧な動的性能を持ち、精度を満たしています。長い耐用年数により、形状を最大限に変化させず、切削精度と製品品質を確保できます。

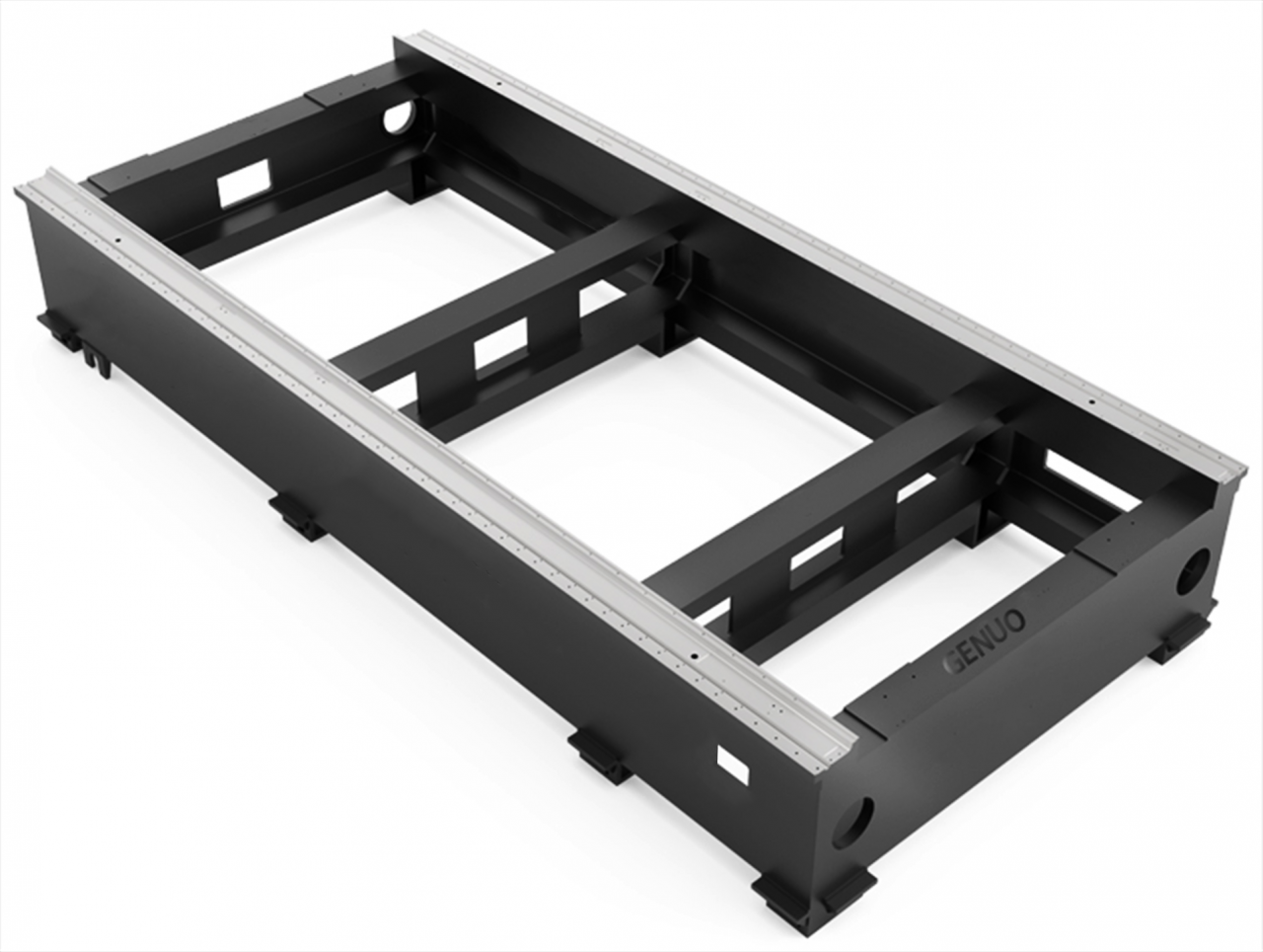

安定したしっかりしたベッド

切断機本体は、引張強度500MPaまでの高品質炭素構造鋼で溶接されており、高温焼鈍と自然時効を経て、溶接応力を排除し、変形防止、耐久性を高めています。その後、精密加工用の大規模精密ガントリーマシニングセンターで。安定した信頼性の高いベッド、変形なし、長期の切断精度と機械の安定性を保証します。オプションの鋳造機ベッド。

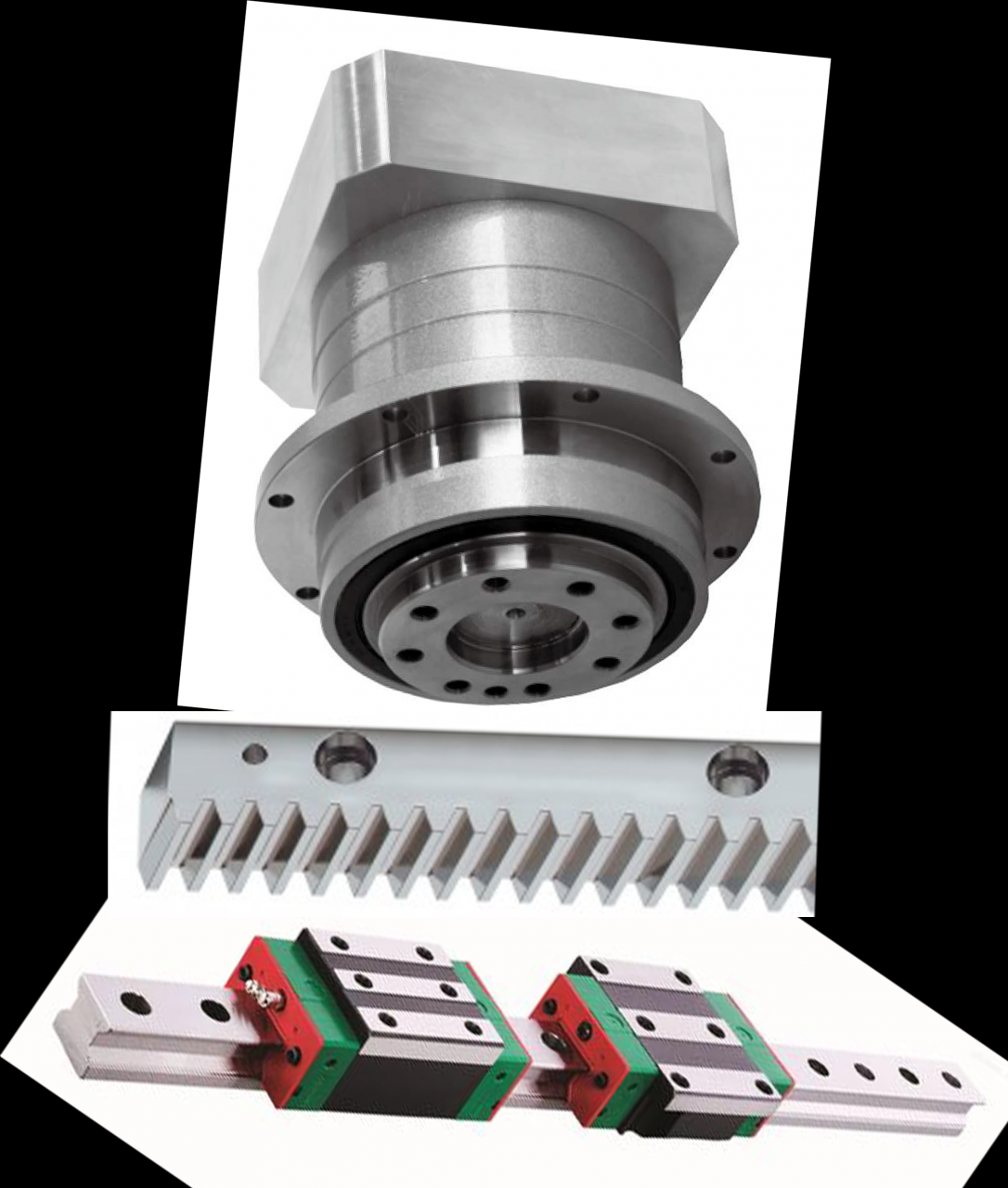

高精度トランスミッション部品

特別な日本のSHIMPOまたはフランスのMotovarioフランジレデューサー、精密ラックアンドピニオン、サイレントリニアガイド。旋盤ベッドと切断部を正確に接続してください。非常にスムーズで効率的な方法でマシンを実行します。自動潤滑システムにより、機械部品のメンテナンスが大幅に削減されます。オプションのアトランタ減速機、ラックアンドピニオン。

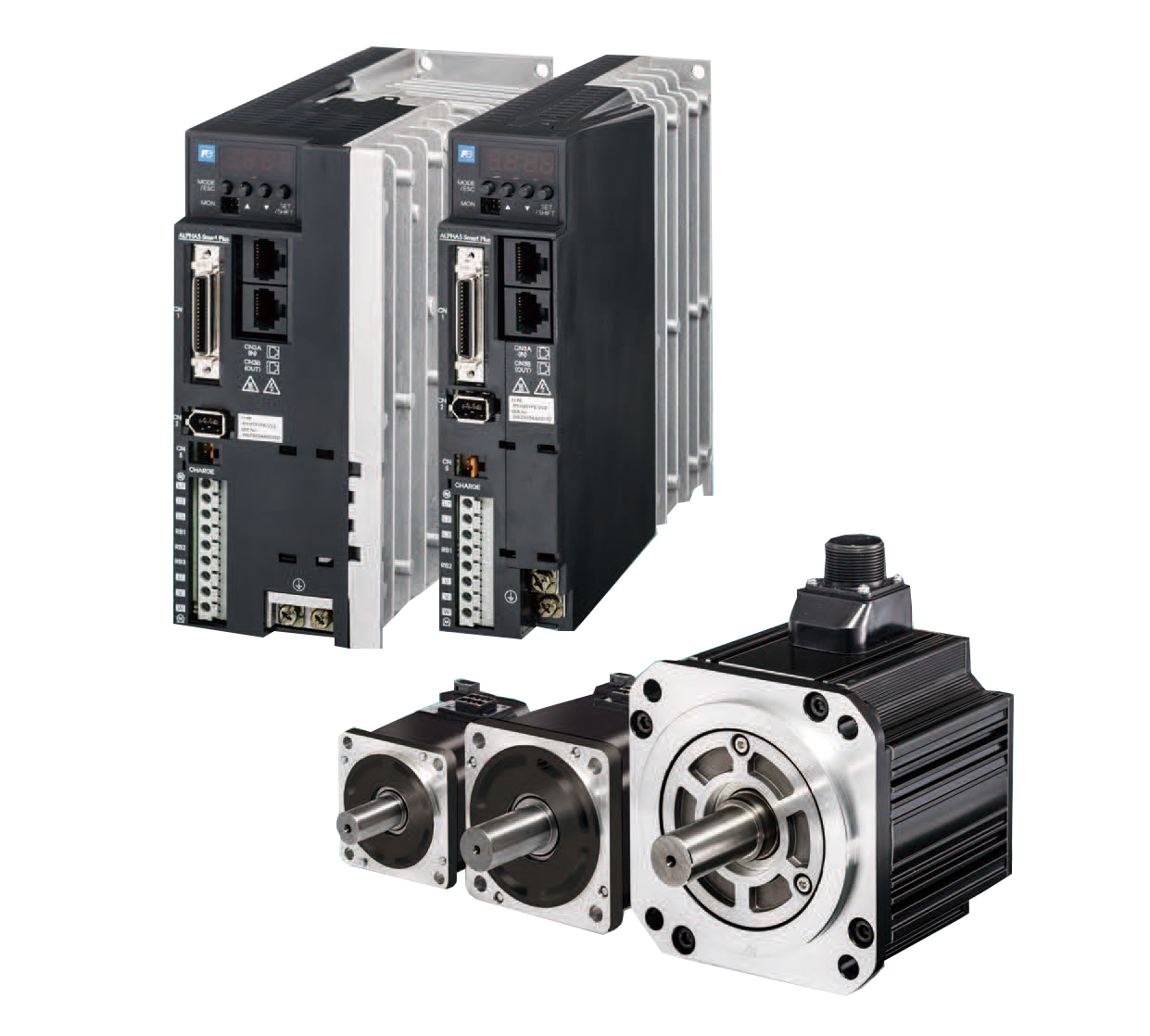

高品質の電気部品

日本の富士またはパナソニックのサーボモーターを採用し、最大6000r / minで駆動します。強力なトルクとパワーにより、切削効率が大幅に向上します。同時に、それは非常に正確な測位精度と長い耐用年数を持っています。主な電気付属品はシュナイダーとシーメンス、合理的なライン接続と最適化です。非常に低い故障率を確保してください。オプションの安川サーボモーターとドライブ。

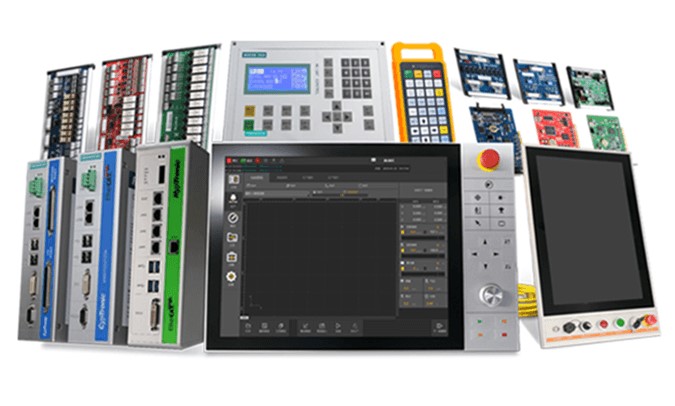

強力でインテリジェントなレーザー切断システム

全シリーズのレーザー切断機には、CypCutレーザー切断制御ソフトウェアまたはHypCut超高出力レーザー切断制御ソフトウェアが搭載されています。高精度の視覚的位置決めシステムと統合されたCNCシステムが連続して搭載されています。使いやすく、パワフルな機能を備えており、さまざまな加工に対応できます。オプションのドイツPA8000、Siemens840DCNC切断システム

デザインのサイズチャート

タイプ	3015LC	4015LC	4020LC	6020LC
加工範囲L*W（mm）	3000*1500	4000*1500	4000*2000	6000*2000
レーザー出力（KW）	0.5-20
X / Y軸の位置決め精度（mm / m）	±0.05
X / Y軸繰り返し精度（mm / m）	±0.02
X / Y軸最大移動速度（m / min）	120
X/Y軸最大加速度（G）	1.2
切削厚さ（mm）	レーザー光源と板金材料の出力に応じて
寸法（L * W * h）（mm）	460029001800	560029001800	560034001800	770034001800
機械重量（kg）	4800	5500	6000	7500

よくある質問

Q1.あなたの機械の品質はどうですか？

A1：私たちの機械は、金属板産業があり、素晴らしい機械があり、私たちの機械があり、評判が良く、端末ユーザーの満足度が高い約50の郡に世界中に配布されています。

Q2：あなたは製造業者ですか、それとも同等の取引ですか？

A2：私たちは20年以上の製造経験を持つ100％メーカーです。

Q3.アフターサービスはいかがですか？

A3：1.技術的解決策：1日以内に技術的解決策を提供できます。
2.オンラインビデオ：工場での機械作業ビデオを表示します。（毎週更新）
3.インストールサービス：これはすべてのマシンで利用でき、ライブビデオを提供できます。また、設置機械の技術者をお客様の工場に派遣することもできます。（お客様は航空運賃とホテルの費用のみを支払う必要があります。）
4.トレーニングサービス：当社の技術者が当社の機械の使用方法を教えてくれます。また、機械の操作方法を学ぶために技術者を当社に派遣することもできます。
5.品質保証：2年間の保証、私たちは生涯サービスを提供します。出荷前に最終テストを手配し、機械が最高の性能を発揮することを確認した後、出荷します。
6. 100％の回答率：12時間以内に質問に回答します。
