製品情報
This Machine is a new CNC bending machine launched by RAYMAX in 2020, and is suitable for manufacturers with high precision and cost performance requirements. The machine is our most popular model by volume anda true workhorse, which is constructed of high quality parts and offers serious reliability. Y1 & Y2 Synchronization technology ensure high approach, bend and return speeds. It`s bending length capability and pressure range can be customized to meet various producing requirements.
科学的デザイン
1、Y1軸とY2軸の同期移動はそれぞれ独立したシリンダーによって制御されます
2、後の段階で、構成にオプションとアップグレードを追加する可能性
環境にやさしい
油圧システムの圧力はサーボメインモーターの閉ループ制御であるため、待機中および高速ダウン（25デシベル未満）、プレスおよびリターン中の低ノイズ。サーボモーターを使用することにより、一般機よりもエネルギー消費量を60％削減。
機械本体の安定した耐久性のある性能
1、マシンフレーム一体型溶接。
2、CNC三次元マシニングセンターが1つのプロセスで形成する機械フレーム。これにより、各取り付け面の平行性と垂直性が保証されます。
3、焼戻しによる内部応力積層。
4、錆を取り除くためのショットブラストと防錆処理。
1.制御システム：DA52s（スイスのオプションのCybelec CT8）
迅速な1ページのプログラミング
•ホットキーナビゲーション
•7インチVGAカラーTFT
•最大4軸（Y1、Y2、2補助軸）
•クラウニングコントロール
•ツール/材料/製品ライブラリ
•USB、周辺機器インターフェース
•The basic machine control functions are Y1 Y2 X R -axis.
•閉ループおよび開ループバルブ用の高度なY軸制御アルゴリズム

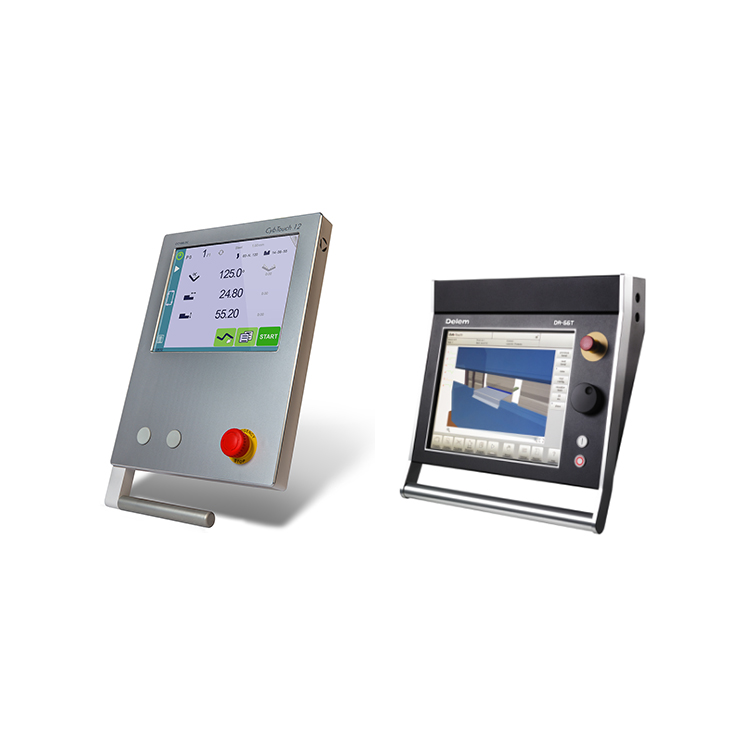

オプションの制御システム：
（DA66TDA69T/スイスのCybelecCT8CT12）
オプション軸（3 1/4 1/6 1/8 1）

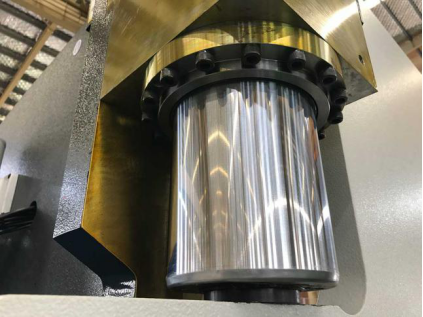

2.シリンダー
中国のプレミアムブランドとして、10年以上の耐用年数を持っています

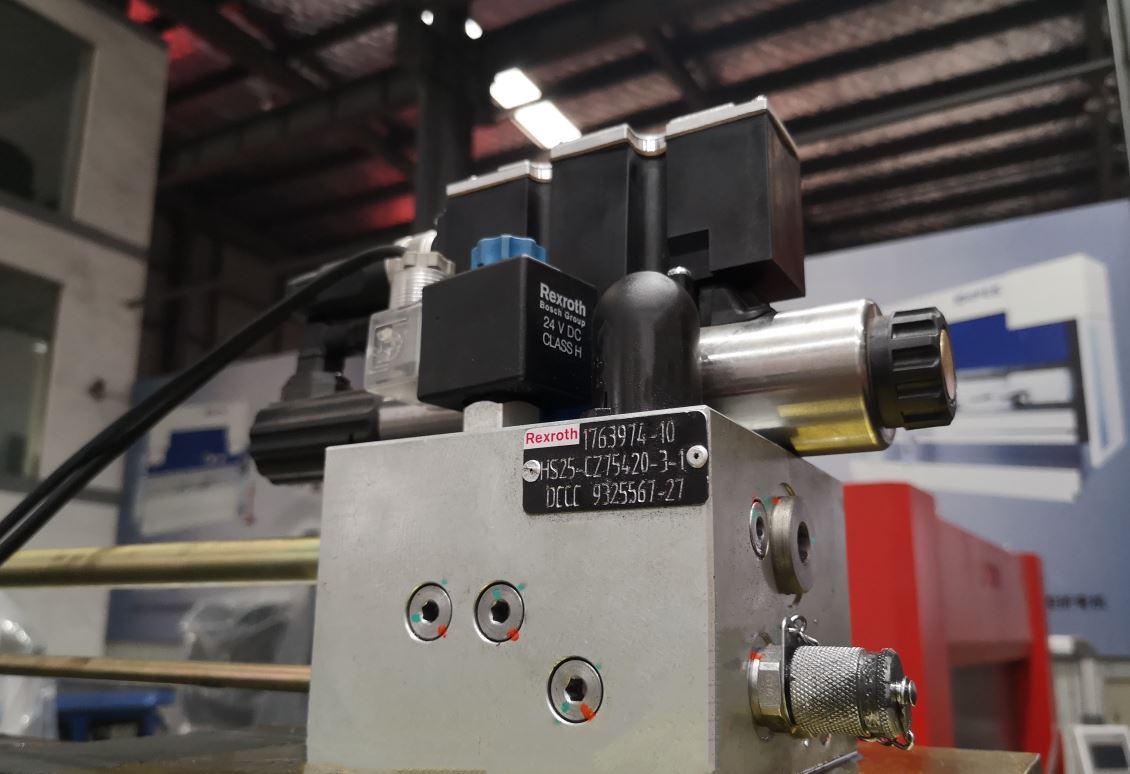

3.比例弁
比例弁はY1Y2aixsの動きを正確に調整します

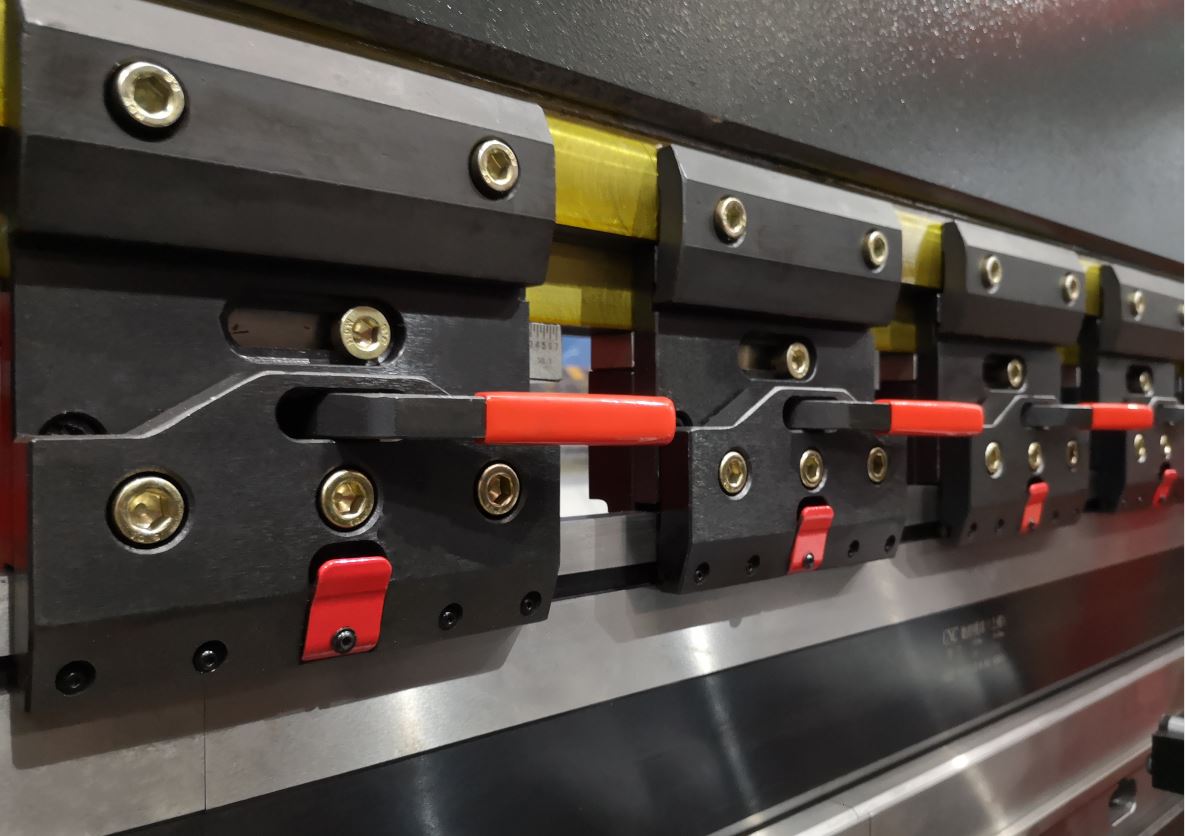

4.クイッククリップ
垂直セットアップのおかげでツールをすばやく変更し、セットアップ時間を短縮します

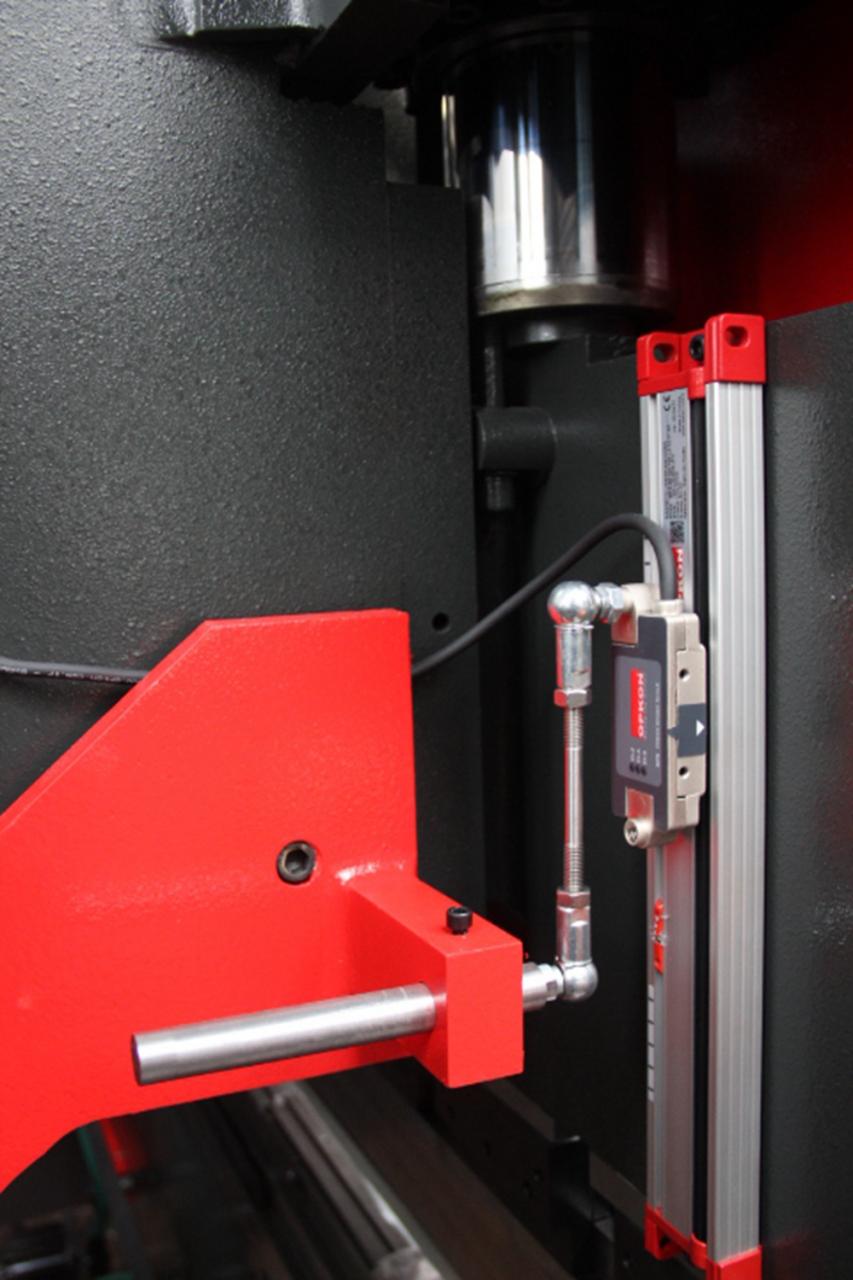

5.グレーティングルーラーは正確なポジショニングを提供します
Optic linear guide system is fixed to the machine bed by separated arm. By this solution, all yaw values are able to record to adjust your bindings sensitivities & repeatability.

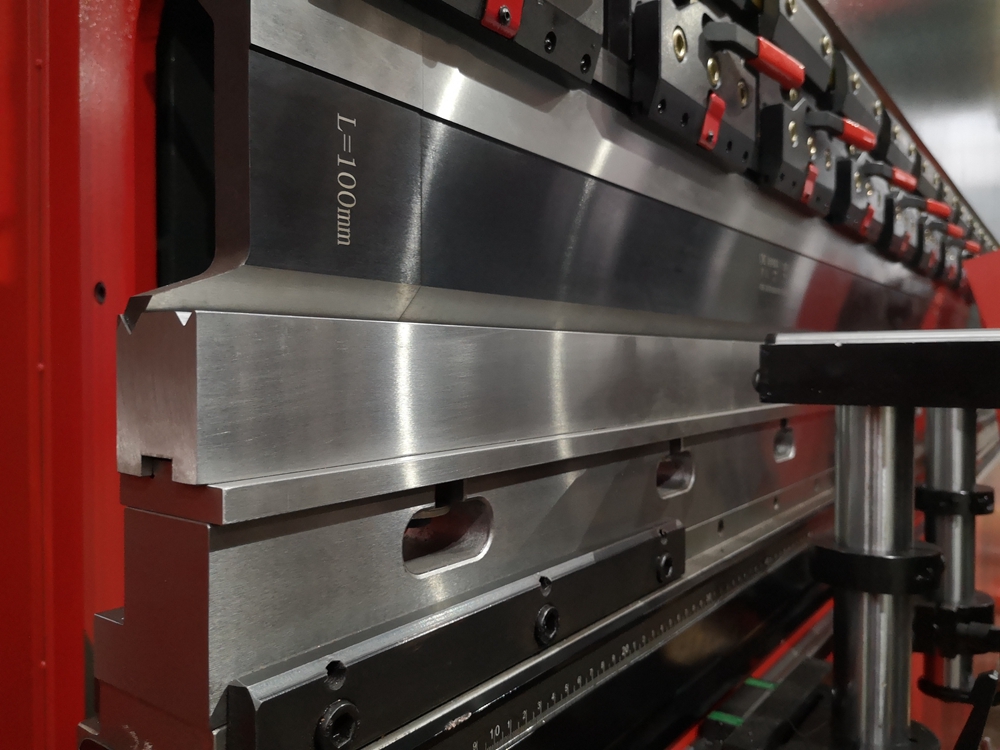

6. CNCモールド（ゴリン）
CNC同心金型、多機能、側面交換が容易
7.自動クラウニングシステム
均等化された補正、完全な曲げ角度CNC制御システムDA52sによる制御

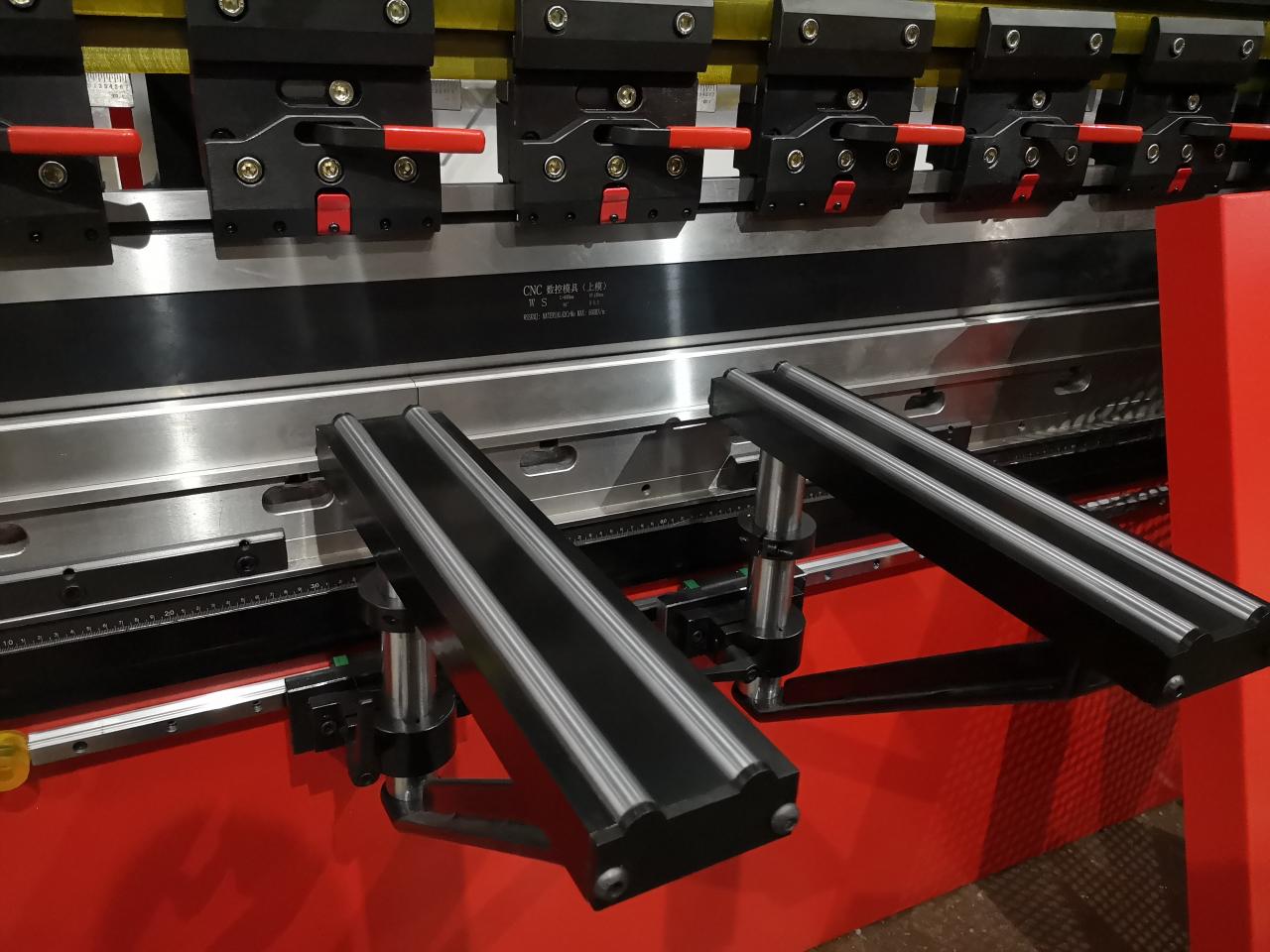

8.サポートアーム
人間工学に基づいたサポートブラケットとLED作業領域照明は、操作を最大限に容易にします

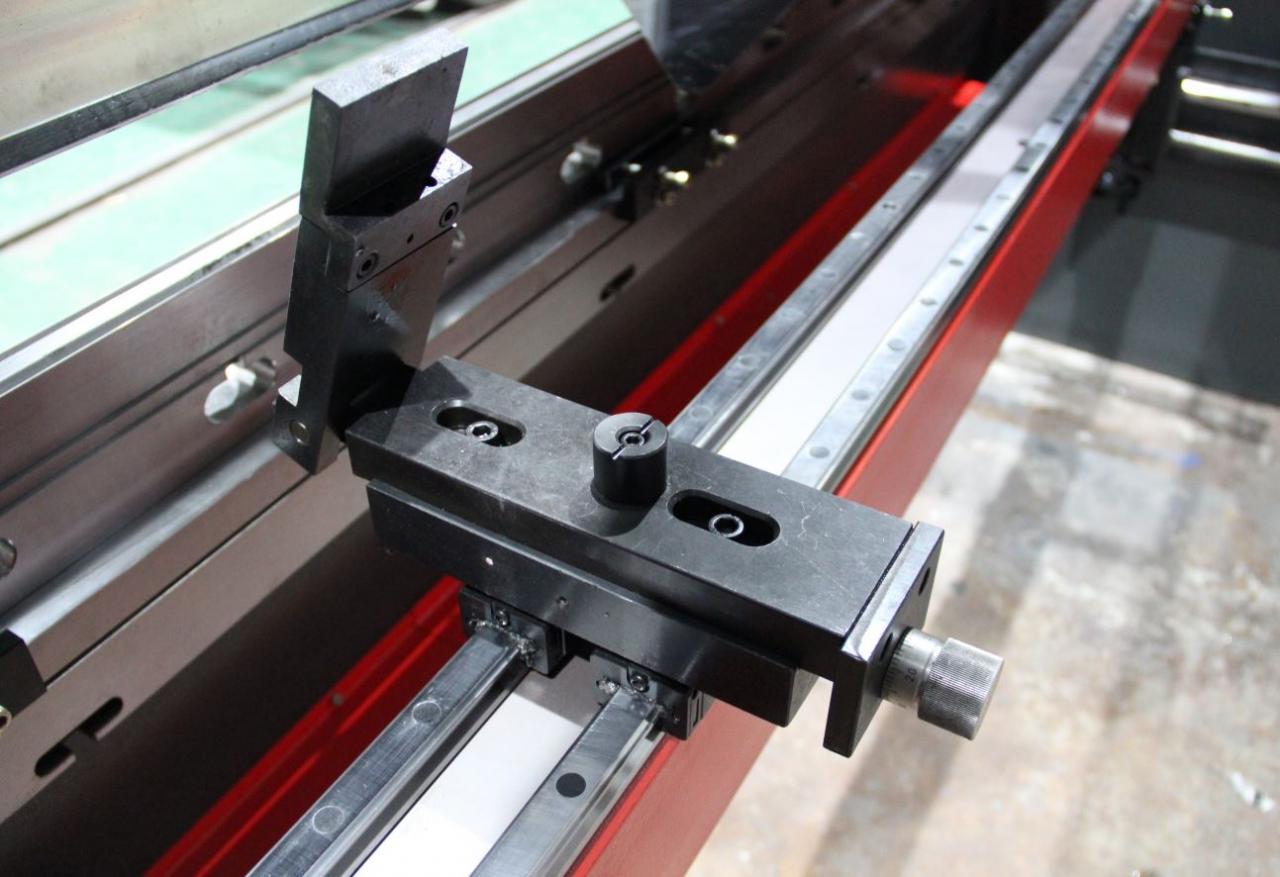

9.ダブルリニアガイドと統合サポートビーム
指の動きの精度を向上させるには

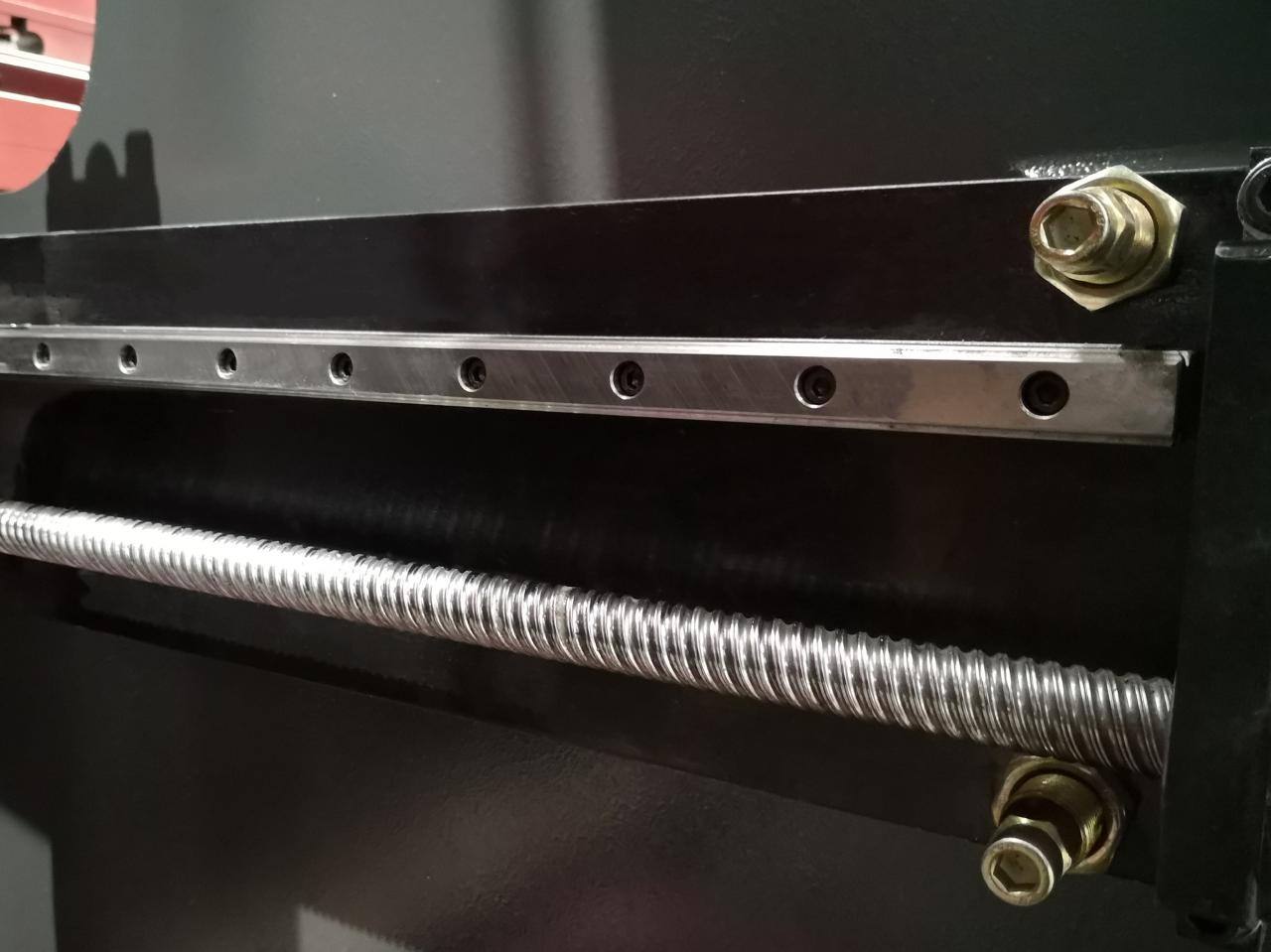

10.ボールねじとリニアガイド
ボールねじとリニアガイドによるダイナミックバックゲージと高速軸により、バックゲージの移動精度を向上

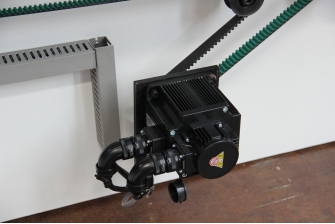

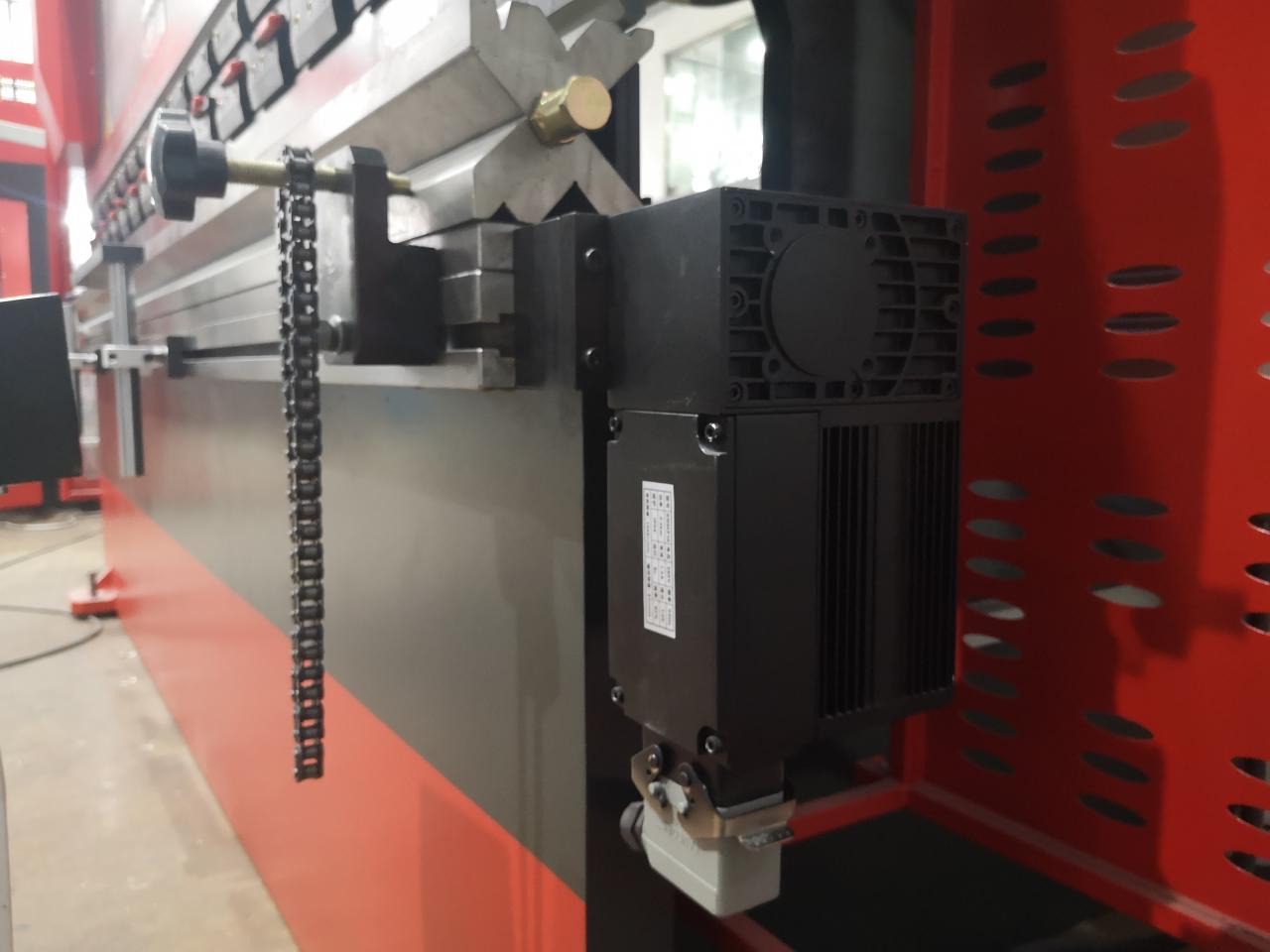

11.サーボモーター
サーボドライブXおよびYは、速度と精度を向上させるためにポジショニングを行います。

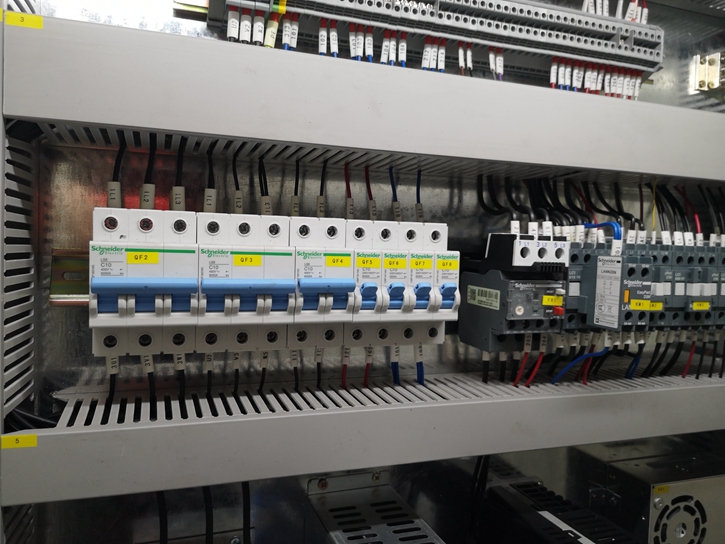

12.主な電気部品
国際的なブランドの選択、安定した長期的なパフォーマンス。

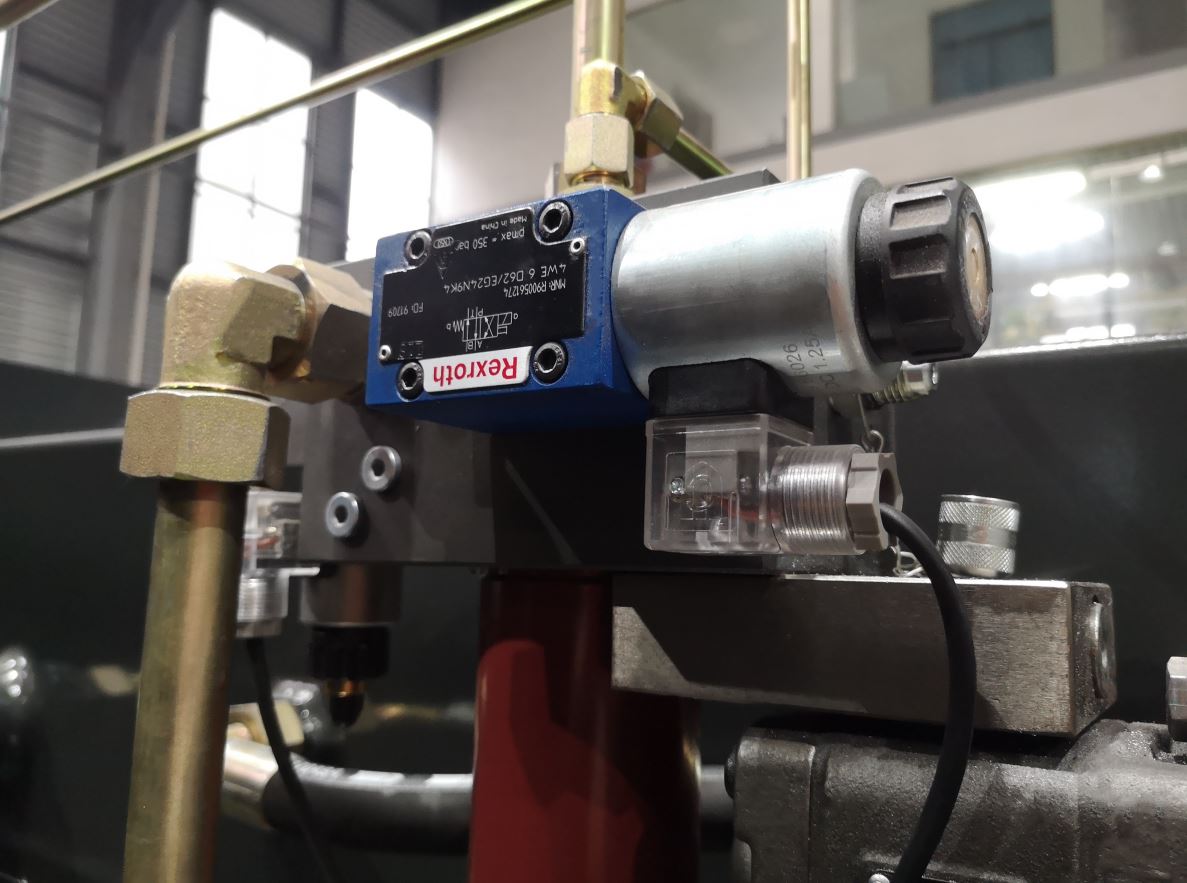

13.油圧バルブ
国際的なブランドの選択、安定した長期的なパフォーマンス。

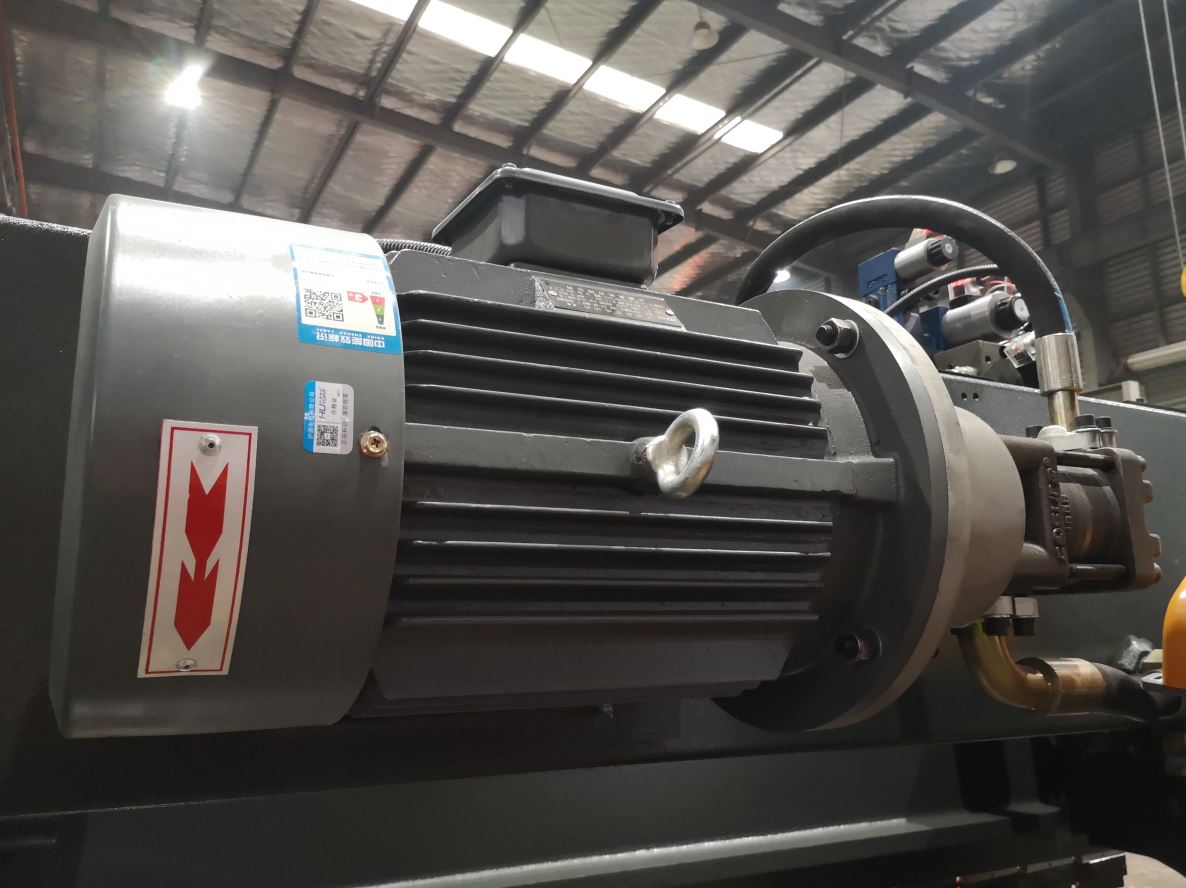

14.メインモーター（ドイツ語のSiemens）オイルポンプ（アメリカのSunny）
国際的なブランドの選択、安定した長期的なパフォーマンス。

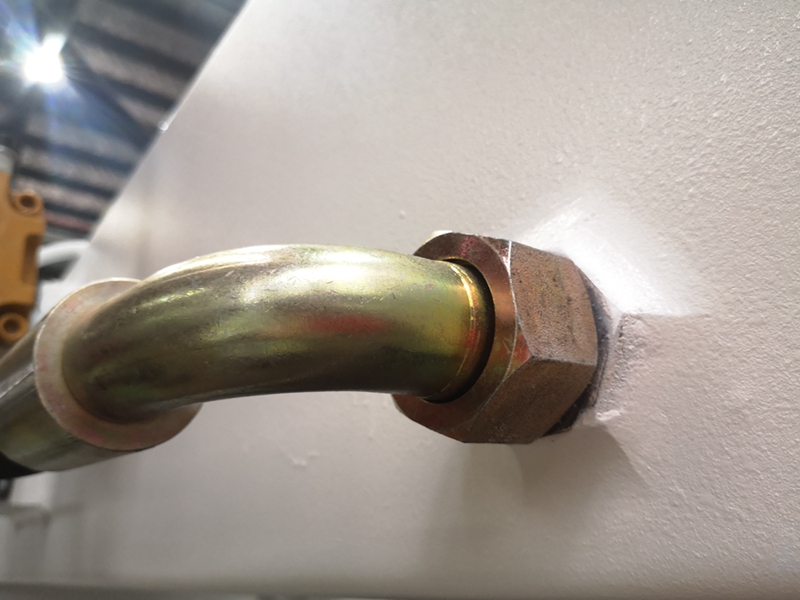

15.チューブジョイント（ドイツ語のEMB）
オイル漏れを防ぐため、修理が簡単

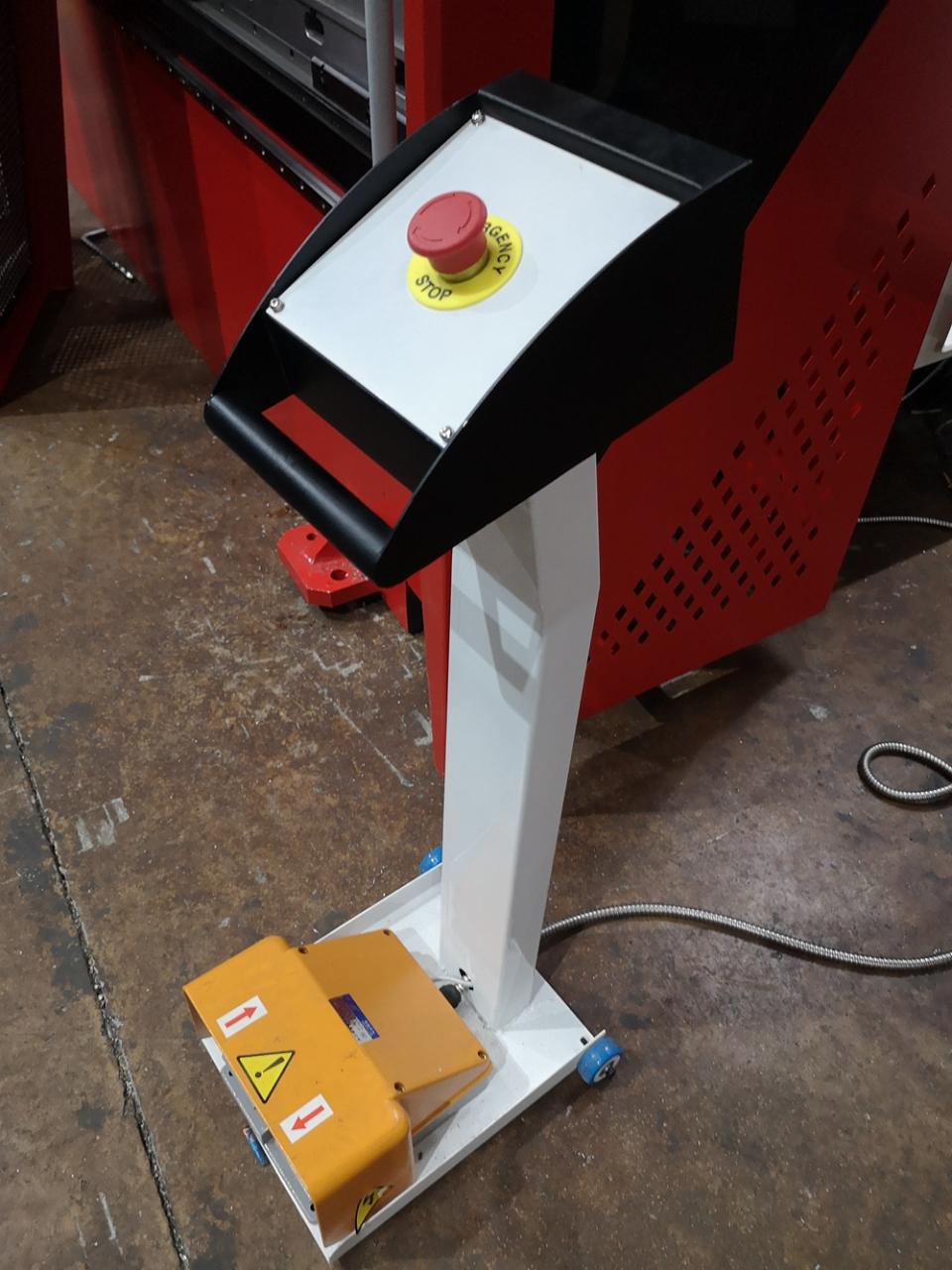

16.フットスイッチ電気部品（フランスのシュナイダー）

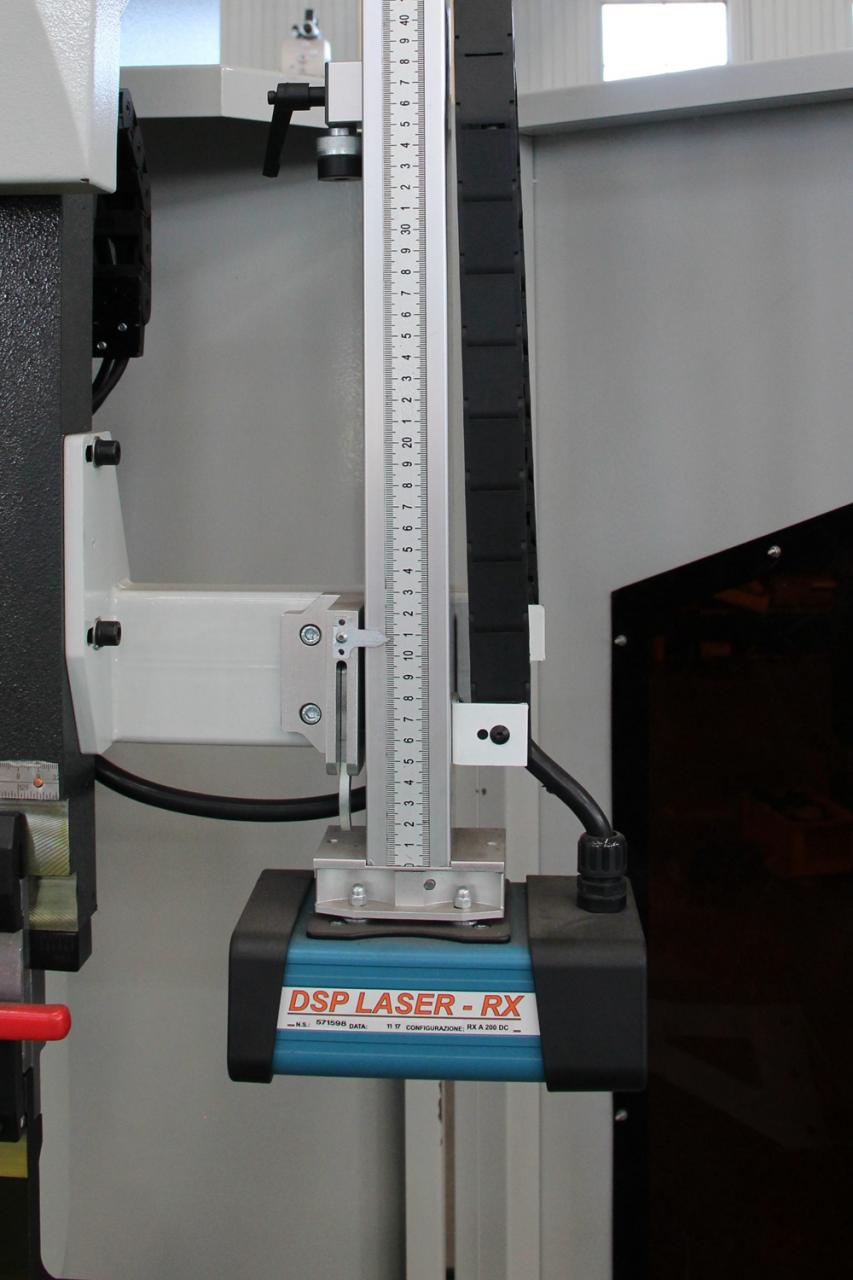

17. DSPレーザーセーフ（オプション）
障害物がレーザーで検出されると、ブレードが停止します。
技術的パラメータ
| モデル | 極距離（mm） | 喉の深さ（mm） | スライダーストローク（mm） | 最大高さ（mm） | 電力（kw） | 重量（kg） | 寸法（mm） |
| 40T / 2200 | 1850 | 230 | 80 | 320 | 4 | 2750 | 2200x1200x1900 |
| 40T / 2500 | 1850 | 230 | 80 | 320 | 4 | 3000 | 2500x1200x1900 |
| 63T / 2500 | 1900 | 250 | 100 | 320 | 5.5 | 4000 | 2500x1300x2210 |
| 63T / 3200 | 2560 | 250 | 100 | 320 | 5.5 | 4800 | 3200x1300x2210 |
| 80T / 2500 | 1990 | 300 | 100 | 320 | 7.5 | 5000 | 2500x1400x2300 |
| 80T / 3200 | 2560 | 320 | 100 | 350 | 7.5 | 6000 | 3200x1500x2300 |
| 80T / 4000 | 3200 | 320 | 100 | 350 | 7.5 | 7000 | 4000x1500x2400 |
| 100T / 2500 | 1990 | 320 | 120 | 350 | 7.5 | 6000 | 2500x1600x2400 |
| 100T / 3200 | 2600 | 320 | 120 | 400 | 7.5 | 6800 | 3200x1600x2600 |
| 100T / 4000 | 3200 | 320 | 120 | 400 | 7.5 | 8000 | 4000x1600x2600 |
| 125T / 3200 | 2600 | 320 | 120 | 400 | 7.5 | 7000 | 3200x1600x2600 |
| 125T / 4000 | 3200 | 320 | 120 | 400 | 7.5 | 8500 | 4000x1600x2600 |
| 160T / 3200 | 2580 | 320 | 120 | 460 | 11 | 10000 | 3200x1700x2700 |
| 160T / 4000 | 2900 | 320 | 160 | 460 | 11 | 11000 | 4000x1700x2800 |
| 160T / 5000 | 3900 | 320 | 160 | 460 | 11 | 13500 | 5000x1900x3100 |
| 160T / 6000 | 4900 | 320 | 160 | 460 | 11 | 18500 | 6300x1900x3200 |
| 200T / 3200 | 2480 | 320 | 200 | 460 | 11 | 11000 | 3200x1950x2800 |
| 200T / 4000 | 2900 | 320 | 200 | 460 | 11 | 12500 | 4000x1950x2800 |
| 200T / 5000 | 3900 | 320 | 200 | 460 | 11 | 14000 | 5000x1950x3000 |
| 200T / 6000 | 4900 | 320 | 200 | 460 | 11 | 20000 | 6000x1950x3300 |
| 250T / 3200 | 2450 | 400 | 250 | 590 | 18.5 | 18500 | 3250x2000x3200 |
| 250T / 4000 | 2900 | 400 | 250 | 590 | 18.5 | 20000 | 4000x2000x3400 |
| 250T / 5000 | 3900 | 400 | 250 | 590 | 18.5 | 23000 | 5000x2000x3400 |
| 250T / 6000 | 4900 | 400 | 250 | 590 | 18.5 | 27000 | 6000x2000x3400 |
| 300T / 3200 | 2450 | 400 | 250 | 590 | 22 | 20500 | 3200x2000x3450 |
| 300T / 4000 | 2900 | 400 | 250 | 590 | 22 | 22000 | 4000x2000x3450 |
| 300T / 5000 | 3900 | 400 | 250 | 590 | 22 | 25000 | 5000x2000x3450 |
| 300T / 6000 | 4900 | 400 | 250 | 590 | 22 | 28000 | 6000x2000x3450 |
| 400T / 3200 | 2400 | 400 | 250 | 590 | 30 | 22500 | 3200x2180x3400 |
| 400T / 4000 | 2900 | 400 | 250 | 590 | 30 | 25000 | 4000x2180x3400 |
| 400T / 5000 | 3900 | 400 | 250 | 590 | 30 | 29000 | 5000x2180x3500 |
| 400T / 6000 | 4900 | 400 | 250 | 590 | 30 | 34000 | 6000x2180x3800 |
| 500T / 5000 | 3900 | 400 | 250 | 590 | 45 | 42000 | 5050x3500x3700 |
| 500T / 6000 | 4900 | 400 | 320 | 590 | 45 | 54000 | 6050x3500x3700 |
| 600T / 4000 | 2900 | 400 | 320 | 590 | 55 | 44000 | 4050x4500x3700 |
| 600T / 6000 | 4900 | 400 | 320 | 590 | 55 | 60000 | 6050x4500x3700 |
詳細
- スライダーストローク（mm）：120 mm
- 自動レベル：全自動
- 喉の深さ（mm）：320 mm
- マシンタイプ：同期
- 作業台の長さ（mm）：3200 mm
- 作業台の幅（mm）：150mm
- 寸法：3200x1600x2600mm
- 状態：新品
- 材質/金属加工：真ちゅう/銅、ステンレス鋼、合金、炭素鋼、アルミニウム
- 自動化：自動
- 追加サービス：成形終了
- 年：2020
- 重量（KG）：7000
- モーター出力（kw）：7.5 kw
- 主なセールスポイント：多機能
- 保証：2年
- Applicable Industries: Building Material Shops, Machinery Repair Shops, Manufacturing Plant, Food & Beverage Factory, Printing Shops, Construction works , Energy & Mining, Food & Beverage Shops
- ショールームの場所：なし
- マーケティングタイプ：新製品2020
- 機械テストレポート：提供
- ビデオ発信検査：提供
- コアコンポーネントの保証：1年
- コアコンポーネント：ベアリング、モーター、圧力容器、エンジン、その他
- モデル：WE67Kシリーズ-125T / 3200
- 原材料：シート/プレートローリング

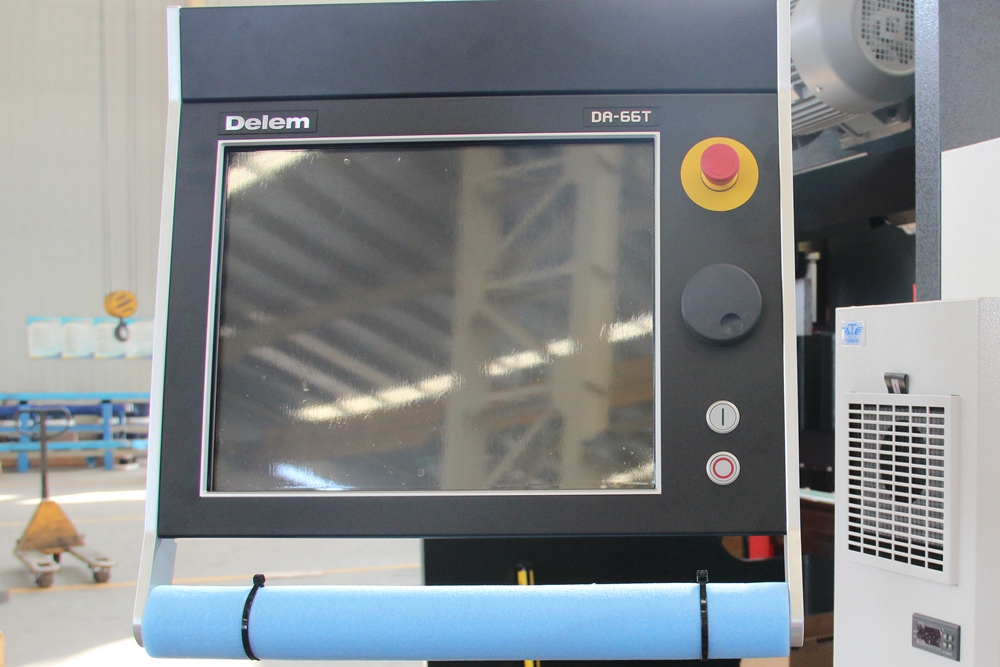

- 制御システム：Delem DA66T
- Control Axes: Y1 Y2 X W-axis Crowning
- 電気部品：フランスのシュナイダー
- メインモーター：ドイツのSiemens
- リードタイム：15日
- 使用法：金属板曲げ
- 認証：CE ISO
