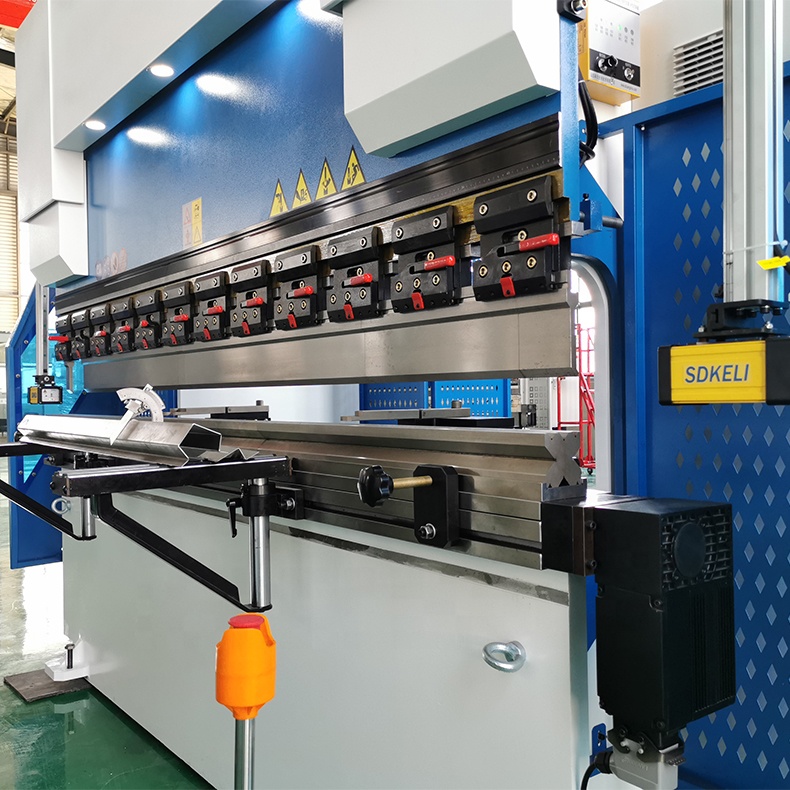

160t-40004軸CNC油圧曲げ機プレスブレーキ

製品の説明

プレスブレーキは、2020年にRAYMAXによって発売された新しいCNC曲げ機であり、高精度とコストパフォーマンスの要件を持つメーカーに適しています。 4軸CNC曲げ機は、ボリュームで最も人気のあるモデルであり、高品質の部品で構成され、真の信頼性を提供する真の主力製品です。 Y1＆Y2同期テクノロジーにより、高いアプローチ、ベンド、リターンの速度が保証されます。曲げ長さの能力と圧力範囲は、さまざまな製造要件を満たすようにカスタマイズできます。

機械本体の安定した耐久性のある性能

1、マシンフレーム統合溶接。

2、CNC三次元マシニングセンターが1つのプロセスで形成するマシンフレーム。これにより、各取り付け面の平行性と垂直性が保証されます。

3、錆を除去するためのショットブラストの焼き戻しと防錆処理による内部応力ラミネート。

4、錆を取り除くためのショットブラストと防錆処理。

科学的デザイン

1、Y1軸とY2軸の同期移動はそれぞれ独立したシリンダーによって制御されます。

2、後の段階で、構成にオプションとアップグレードを追加する可能性。

環境にやさしい

油圧システムの圧力はサーボメインモーターの閉ループ制御であるため、待機中および高速ダウン（25デシベル未満）、プレスおよびリターン中の低ノイズ。サーボモーターを使用することにより、一般機よりもエネルギー消費量を60％削減。

技術的パラメータ

その他の機械モデルについては、お問い合わせください。できるだけ早く返信いたします。
モデル	極距離 （んん）	喉の深さ （んん）	スライダーストローク （んん）	最大高さ （んん）	力 （kw）	重さ （kg）	寸法（mm）
63T / 2500	1900	250	100	320	5.5	4000	2500x1300x2210
63T / 3200	2560	250	100	320	5.5	4800	3200x1300x2210
80T / 2500	1990	300	100	320	7.5	5000	2500x1400x2300
80T / 3200	2560	320	100	350	7.5	6000	3200x1500x2300
80T / 4000	3200	320	100	350	7.5	7000	4000x1500x2400
100T / 2500	1990	320	120	350	7.5	6000	2500x1600x2400
100T / 3200	2600	320	120	400	7.5	6800	3200x1600x2600
100T / 4000	3200	320	120	400	7.5	8000	4000x1600x2600
125T / 3200	2600	320	120	400	7.5	7000	3200x1600x2600
125T / 4000	3200	320	120	400	7.5	8500	4000x1600x2600
160T / 3200	2580	320	120	460	11	10000	3200x1700x2700
160T / 4000	2900	320	160	460	11	11000	4000x1700x2800

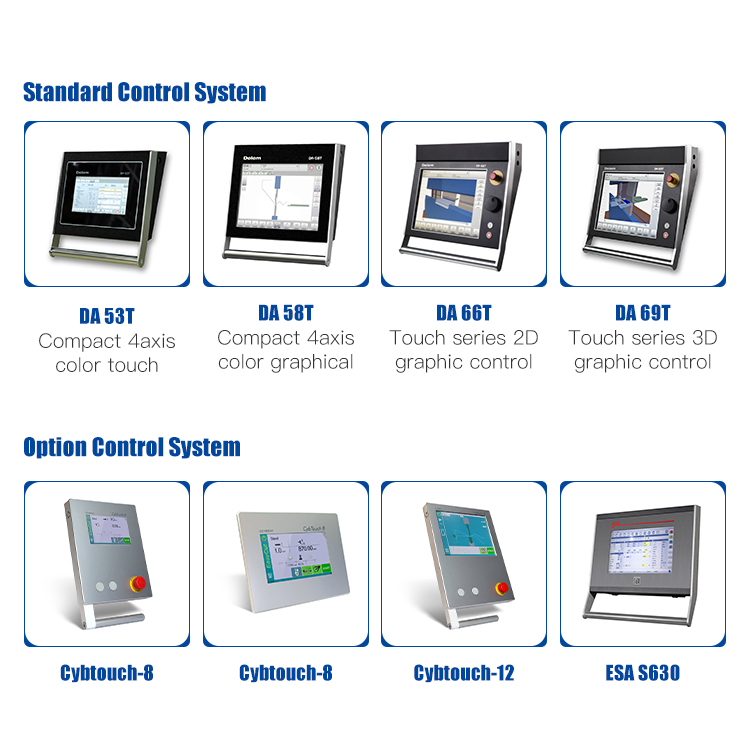

制御システム

Amuda CNC曲げ機には、さまざまな制御システムを装備できます。当社の高効率バックゲージシステムは、お客様にさまざまな自動化ソリューションを提供します。

機械ディスプレイ

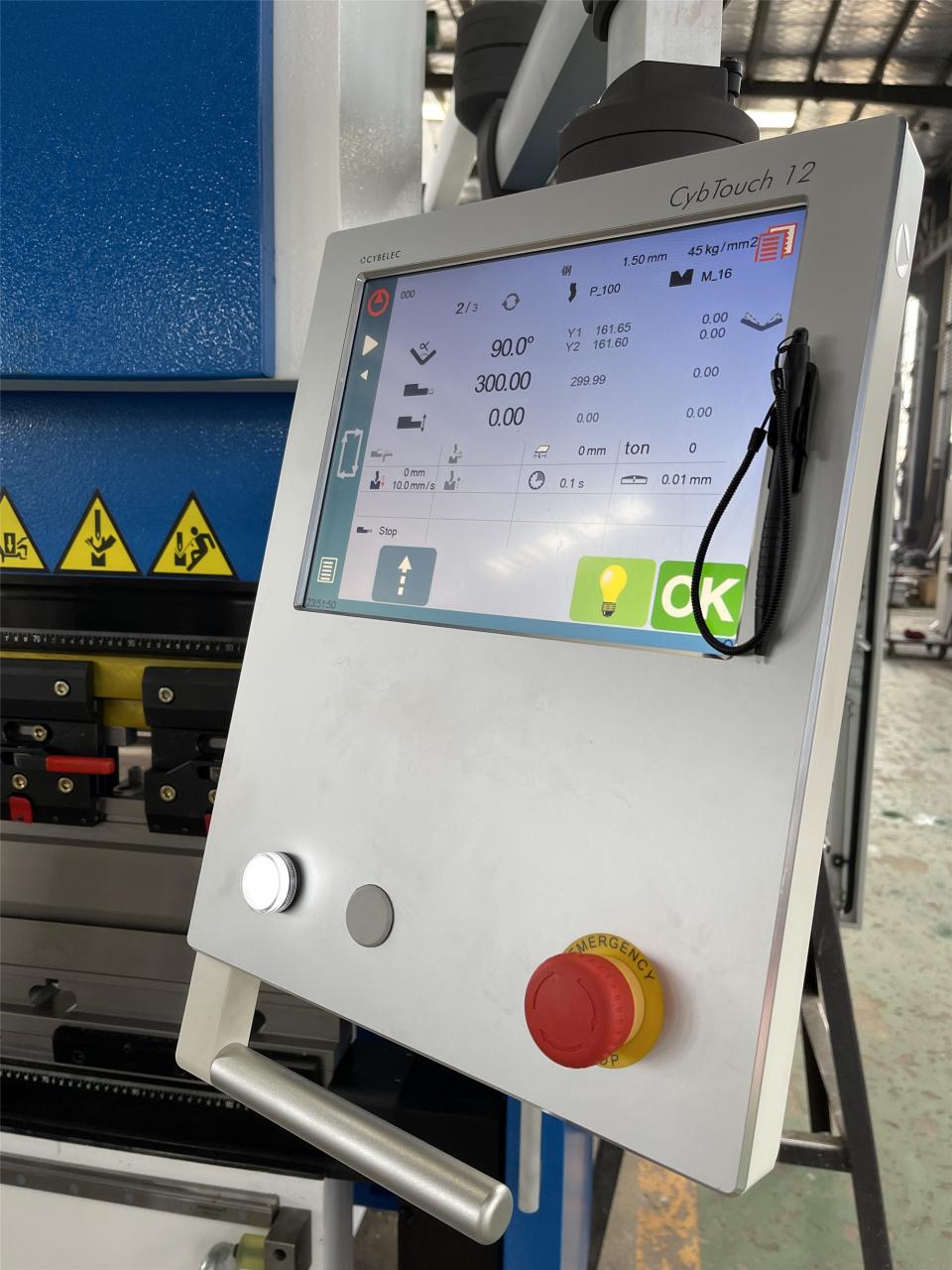

Cybtouch-12コントローラーシステム

1.4軸を制御します。

2.自動曲げシーケンス（オプション）。

3.曲げ許容値の計算。

4.圧力-クラウニングの計算。

5.各パーツまたはベンド用のモジュラーツール。

6.角度とバックゲージの補正。

7.PCまたはノートブックとのワイヤレス接続による遠隔保守。

8.データ転送/バックアップ用のメモリースティック用のUSBポート。

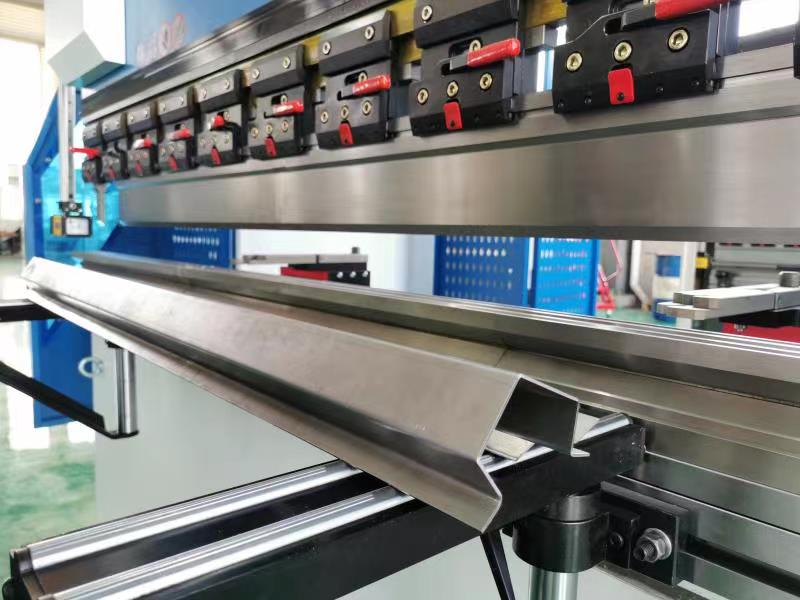

高効率の作業台

1、干渉輪郭がないため、曲げ長さ全体を使用できます。

2、CNCカスタマイズモールド

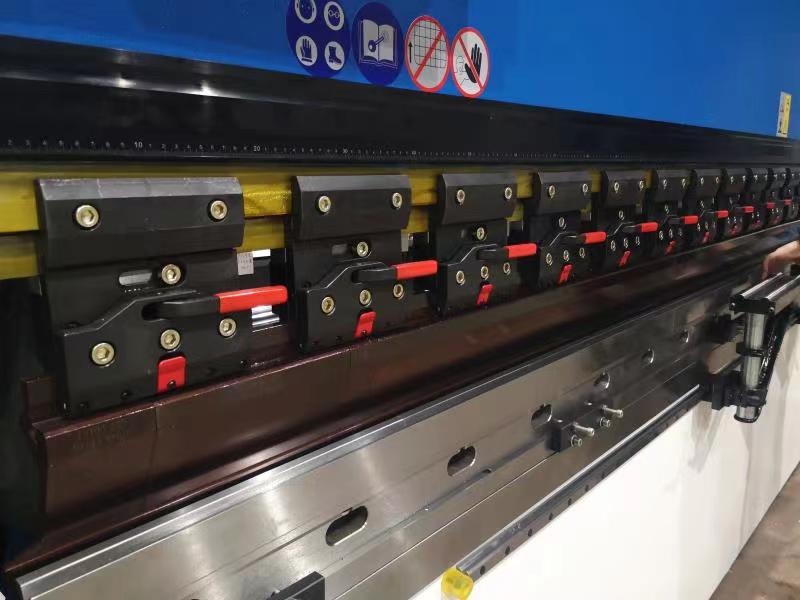

3、クイッククリップ：垂直セットアップのおかげでツールをすばやく変更し、セットアップ時間を短縮します。

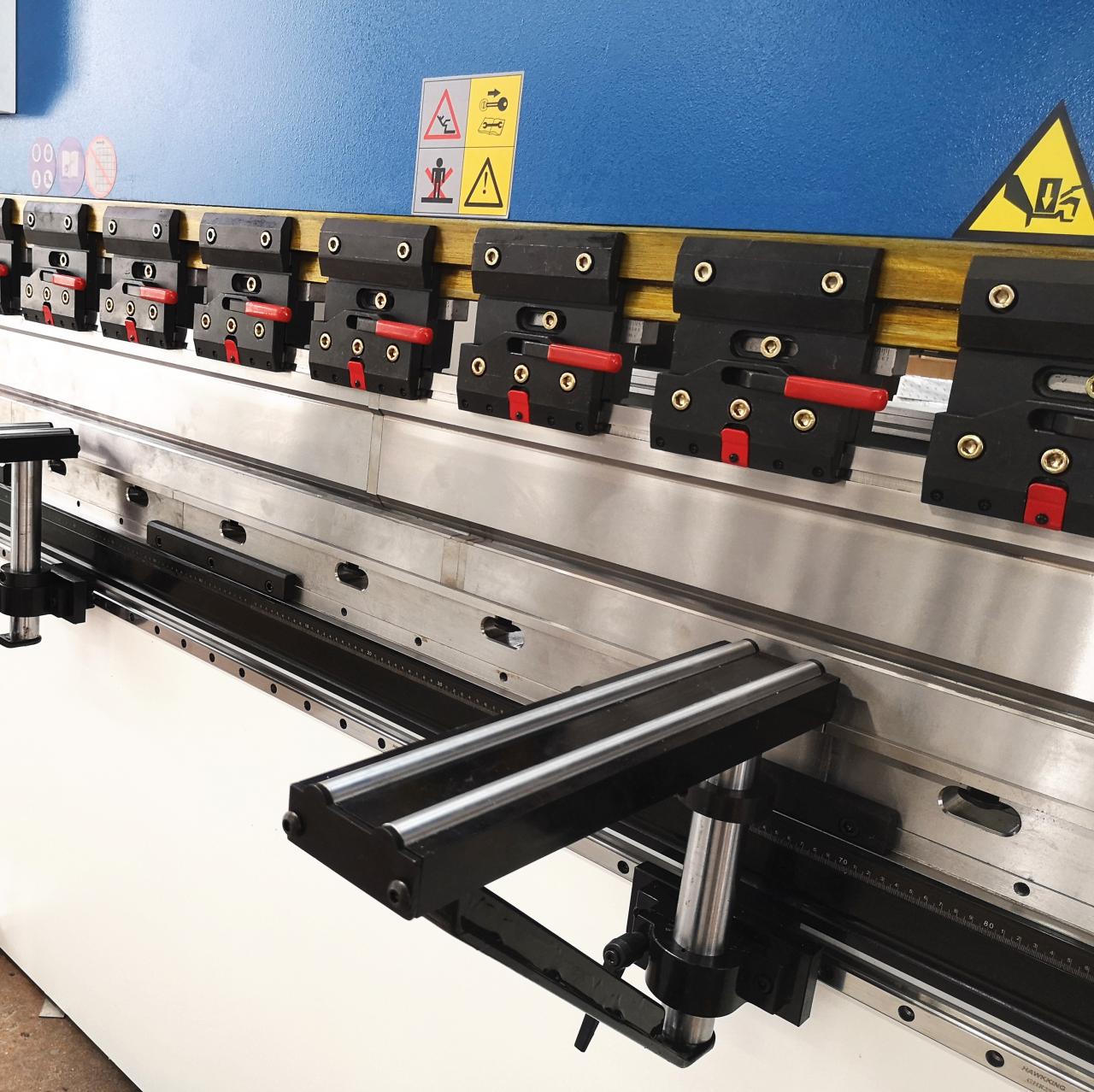

4、サポートアーム：人間工学に基づいたサポートブラケットとLED作業領域照明は、操作を最大限に容易にします。

5.油圧バルブ（ドイツのレックスロス）

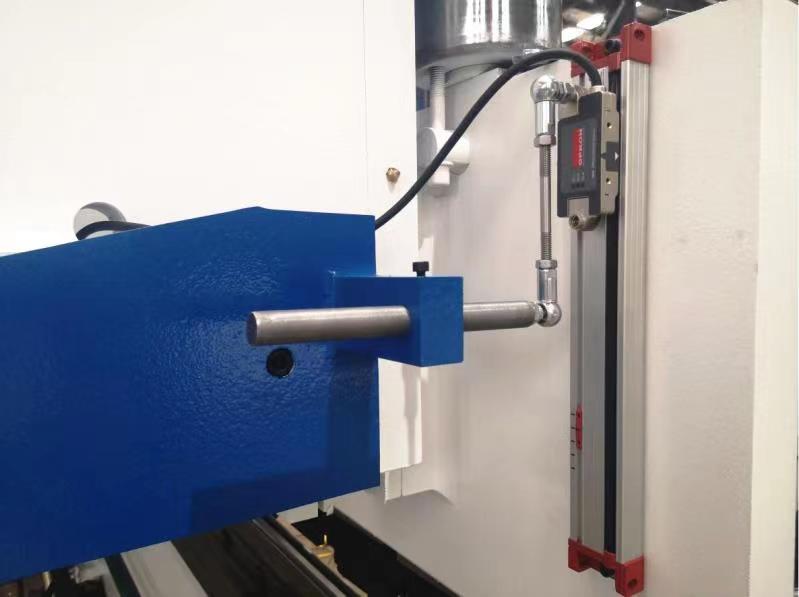

6、GIVIグレーティング定規（イタリア製）：正確な位置決めストロークトラベル

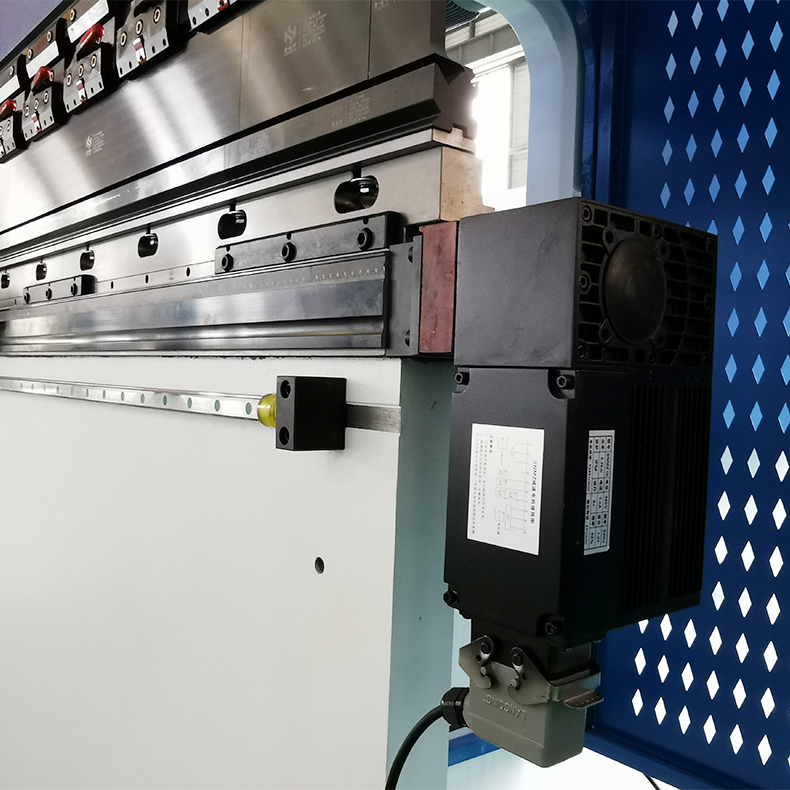

7、自動クラウニングシステム：より正確な曲げ角度を与えるため

8、レーザーセーフ高効率で強力なバックゲージ

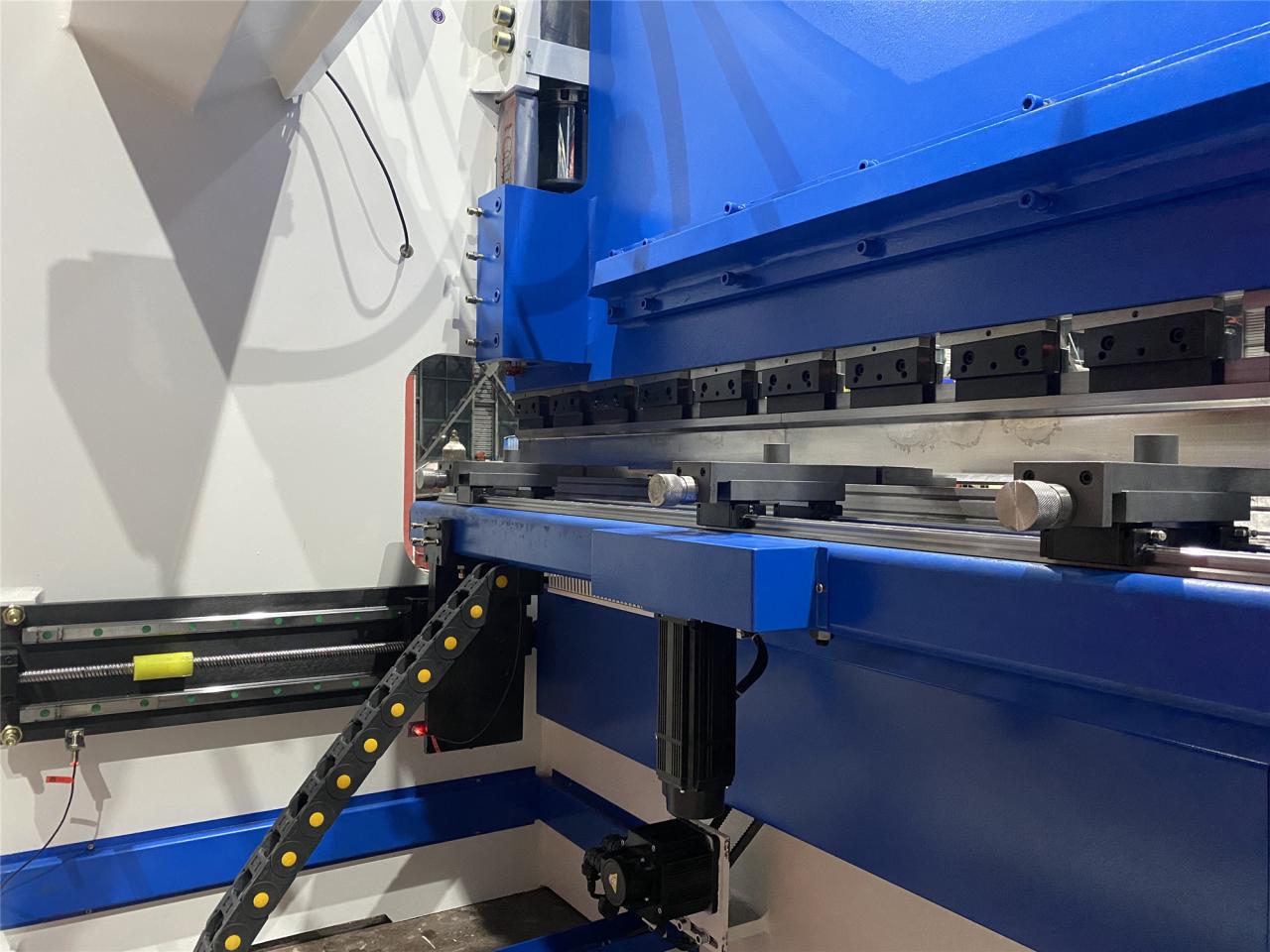

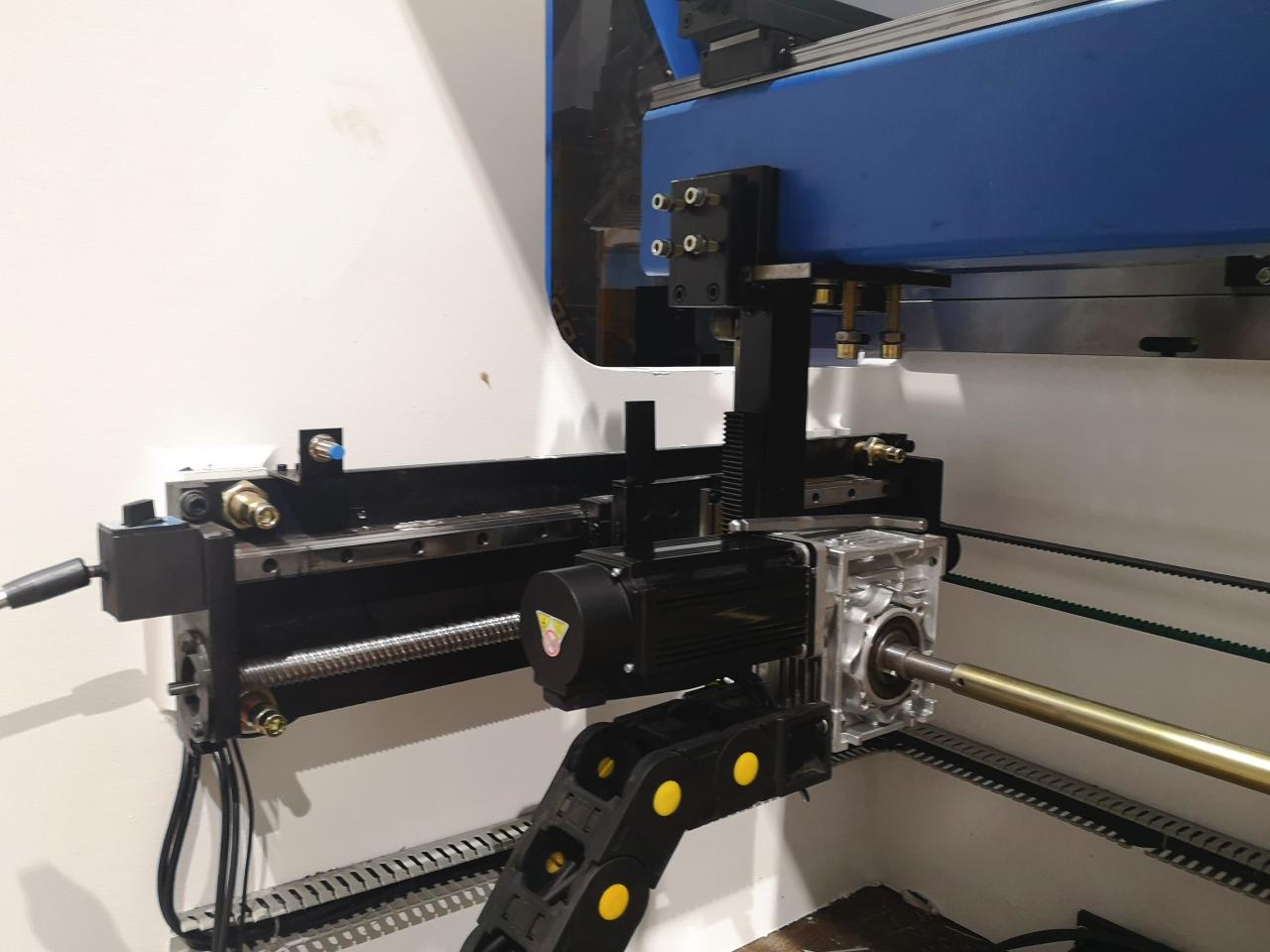

1、サーボモータードライブバックゲージ：速度と省エネを向上させるサーボドライブバックゲージシステム。

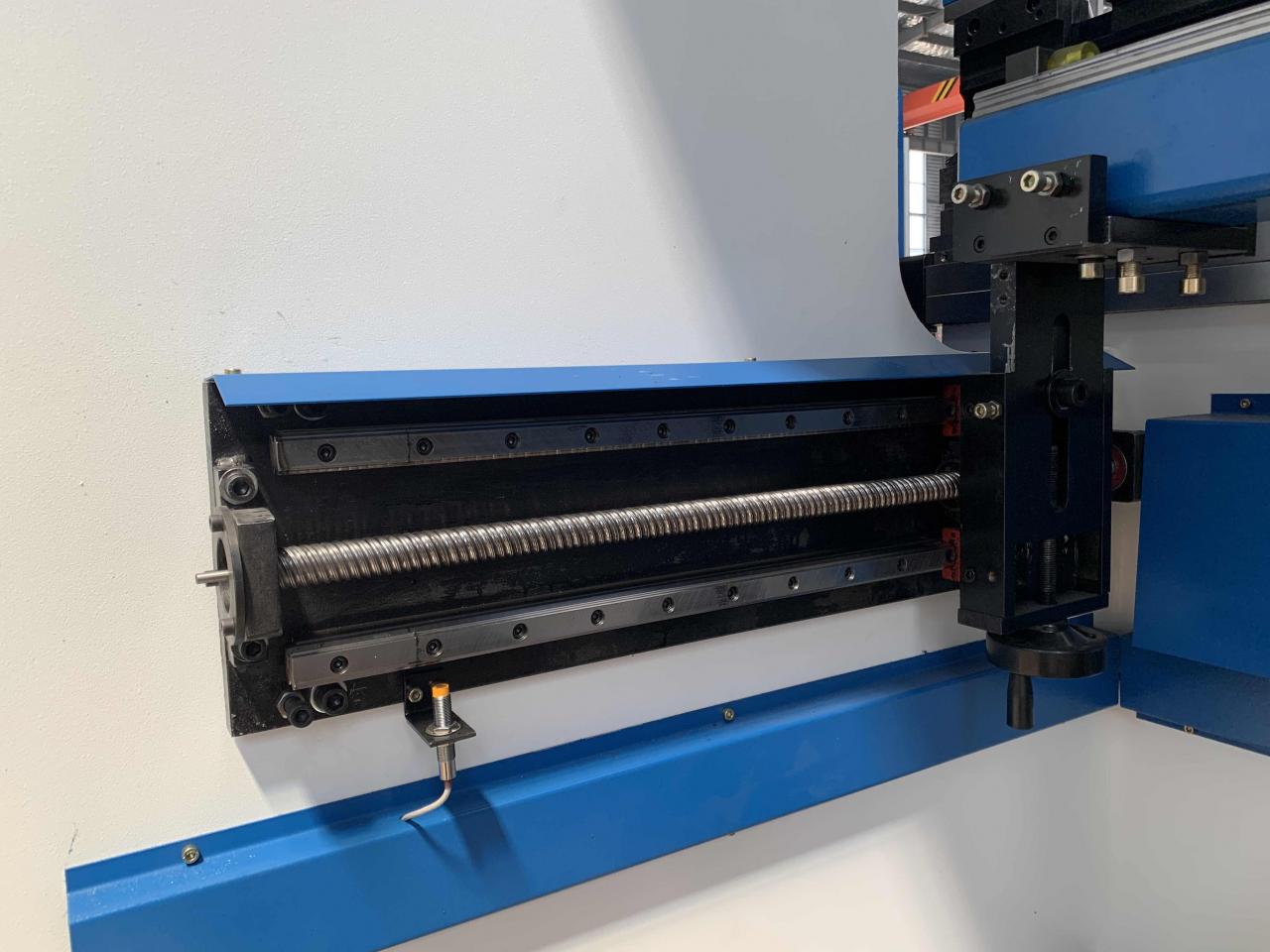

2、ボールねじとリニアガイドダイナミックバックゲージとボールねじとリニアガイドのおかげで高速軸。

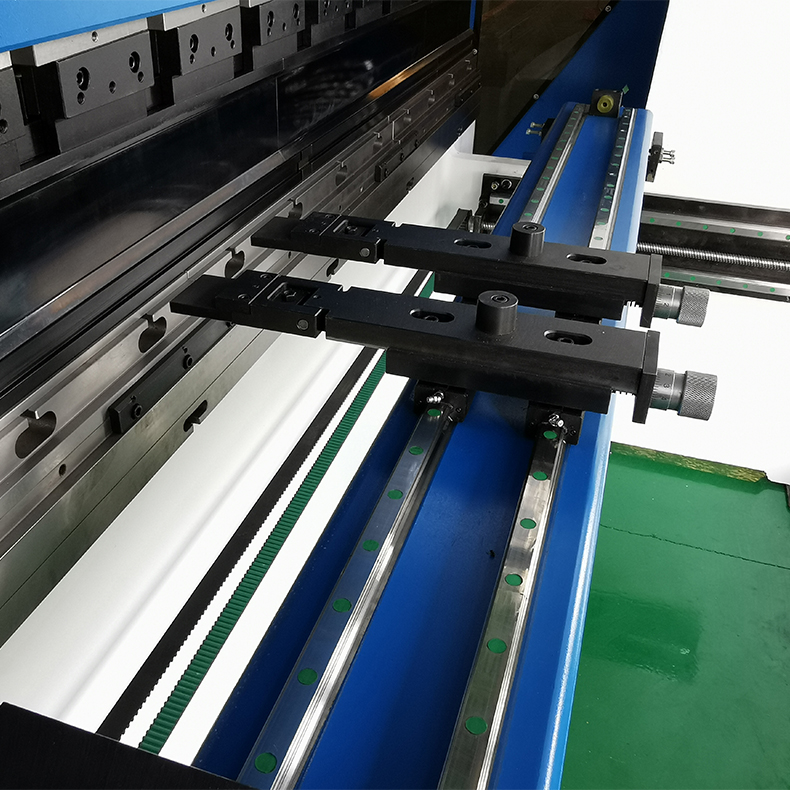

3、指の動きの精度を向上させるためのダブルリニアガイドと統合されたサポートビーム。



国際的なブランドの支持

主な構成

メインモーター	ドイツ、シーメンス
電気	シュナイダー、フランス
油圧バルブ	レックスロス、ドイツ
オイルポンプ	サニー、アメリカ
シールリング	EMB、ドイツ
コントローラ	DELEM DA66T
足踏みスイッチ	Sanyuan HongKong
シリンダー	山東省済寧大峰
ボールねじとリニアガイド	台湾、HIWIN
サーボドライバー	デルタ、台湾
すりおろした定規	GIVI、イタリア

安全性と信頼性

すべてのコンポーネントは、主にドイツ、米国、オランダ、イタリア、スイスからのヨーロッパ規格に従って認定されています。すべての構造部品は有限要素法で計算され、高品質の鋼S275およびS355 JR、つまりJ2（N）のみが使用されます。

作業台の保護

レーザー保護：障害物がレーザーによって検出されると、ブレードが停止します。

メカニカルバック

危険な作業エリアを人々に警告するための、軽いカーテン保護またはポイント保護または安全柵。

作業台側

不注意な侵入を防ぐための安全柵。

詳細

• スライダーストローク（mm）：160 mm
• 自動レベル：全自動
• 喉の深さ（mm）：320 mm
• マシンタイプ：同期
• 作業台の長さ（mm）：4000
• 作業台の幅（mm）：140mm
• 寸法：4000 x 1700 x2800mm
• 状態：新品
• 原産地：中国安徽省
• 材質/金属加工：真ちゅう/銅、ステンレス鋼、合金、炭素鋼、アルミニウム
• 自動化：自動
• 追加サービス：機械加工
• 年：2022年
• 重量（KG）：11000
• モーター出力（kw）：11 kw
• 主なセールスポイント：競争力のある価格
• 保証：2年
• 対象産業：ホテル、衣料品店、建材店、機械修理店、製造工場、食品・飲料工場、農場、レストラン、家庭用、小売、食品店、印刷所、建設工事、エネルギー・鉱業、食品・飲料店、 広告会社
• ショールームの場所：カナダ、ロシア
• マーケティングタイプ：新製品2022
• 機械テストレポート：提供
• ビデオ発信検査：提供
• コアコンポーネントの保証：2年
• コアコンポーネント：ベアリング、モーター、ポンプ、ギア、PLC、圧力容器、エンジン
• 制御システム：DELEM CT8
• モデル：160T-4000
• 電気部品：フランスのシュナイダー
• 色：カスタマイズ
• 使用法：金属板曲げ
• 制御軸：4 1
• 認証：CE ISO SONCAP
• メインモーター：ドイツのSiemens
• リードタイム：30日
• 提供されるアフターサービス：無料のスペアパーツ、現場での設置、試運転、トレーニング
