製品説明

鋳造構造、傾斜して完成部品と廃棄物を簡単にブランキングします。リジッド回転キークラッチ、リボンブレーキ。過負荷保護装置は、人員と機器の保護として崩壊します。耐久性があり、正確で、信頼性が高く、操作が簡単です。

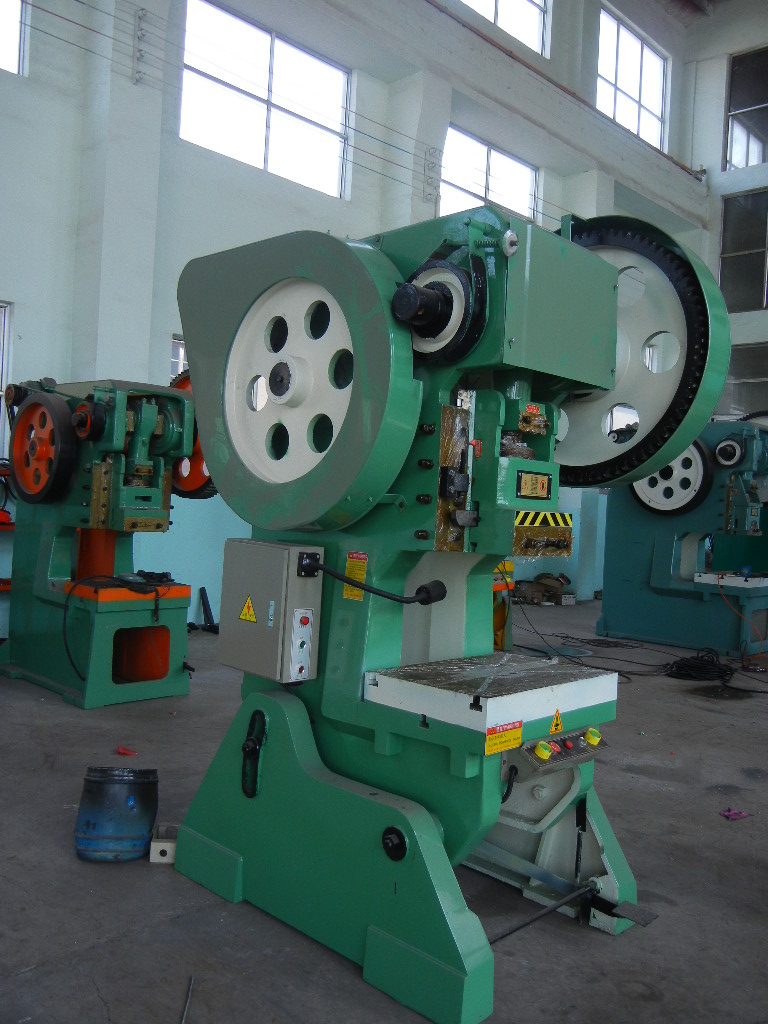

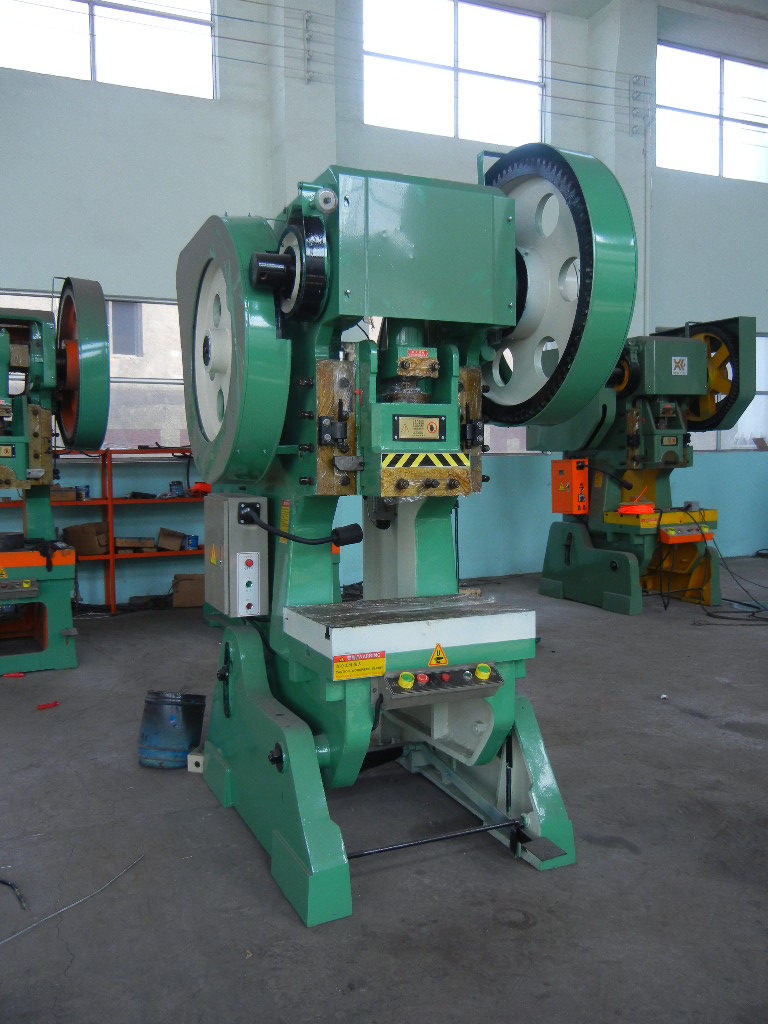

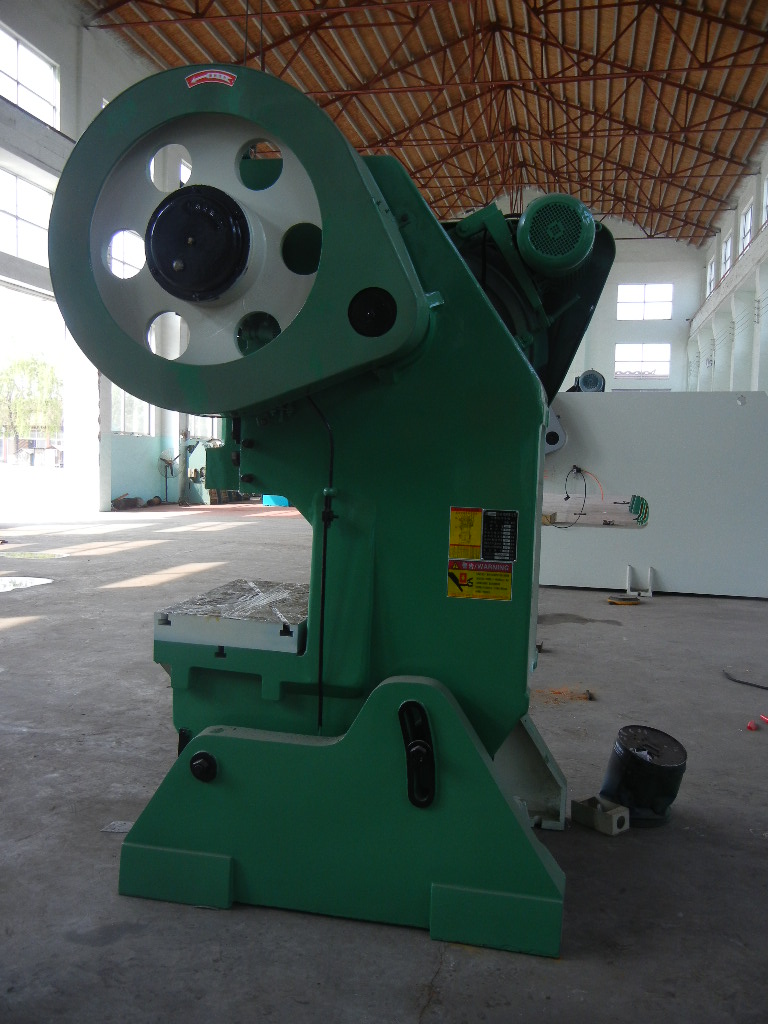

パンチプレスは、左右のオープンタイプの機械本体（C字型の機械本体）を備えた、適切なオープンタイプのクランクプレスです。鋼板溶接体は高い衝撃吸収性能を持っています。その斬新な全体的なデザインは、マシンにエレガントな外観を与えます。その喉には一定の深さがあります。コンパクトな構造により、使い勝手が良く、操作も安全です。パンチプレスには、ターンキーリジッドクラッチ、カムバンドブレーキ、プレスダウンタイプの安全装置が装備されています。作業台は三方が開いているので、金型の出し入れや操作が便利です。パンチプレスは、機械化と自動化に適した条件を提供するために広く使用されています。また、プレートパンチング製造の主な設備として、パンチプレスは国防、航空宇宙、自動車、トラクター、モーター、電化製品、ベアリング、器具、農業機械の穴あけ、ブランキング、トリミング、曲げ、浅いストレッチ、成形に使用できます。工具、自転車、縫製、機械器具、日常のハードウェアおよび貨幣部門。

特徴：

1.鋼溶接体、焼戻し処理、高剛性、精度、安定性;

2.垂直に配置されたクランクシャフト、コンパクトな構造。

3.クランクシャフトは高周波焼入れ後に研削処理されます。

4.ブロンズプレートの表面を備えた延長された長方形のガイドウェイ。

5.スライドブロックとパンチウェイトのバランスを取り、騒音と衝撃を低減する空気圧デュアルバランスシリンダー。

6.PLC制御および輸入された安全デュアルバルブ。

7.ウェットクラッチと油圧過負荷プロテクター。

技術的パラメータ

モデル	圧力（Kn）	圧力ストローク（mm）	スリッパストローク（mm）	スリッパストローク時間（t / min）	最大閉鎖高さ（mm）	クロージングハイトアジャスター（mm）
J23-10T	100	4	50	130	180	35
J23-16T	160	5	60	110	220	50
J23-25T	250	5	70	70	260	60
J23-40T	400	6	100	60	320	80
J23-63T	630	6	100	55	330	80
J23-80T	800	8	120	50	380	100
