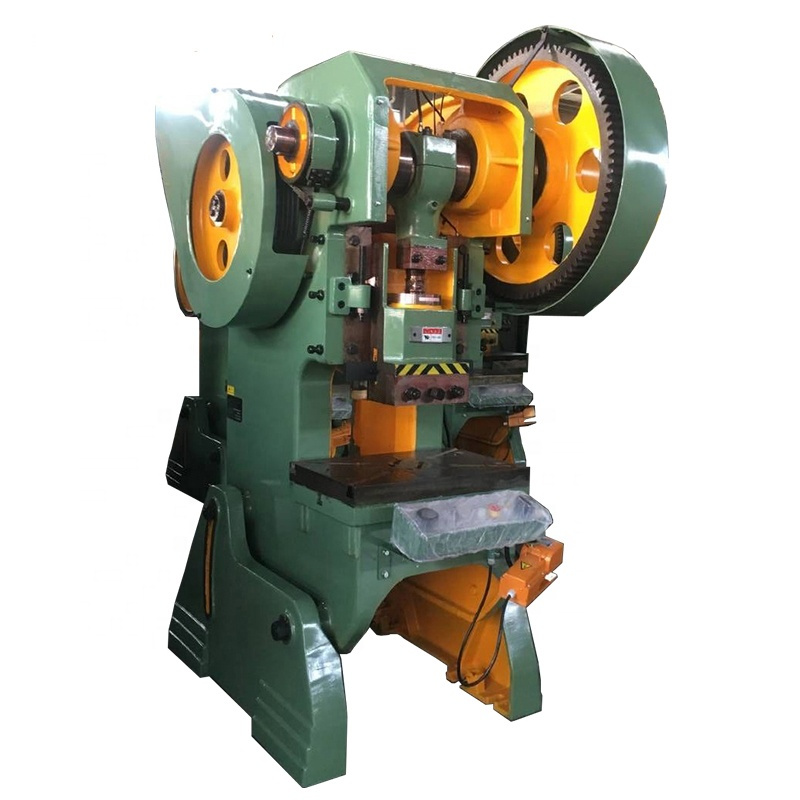

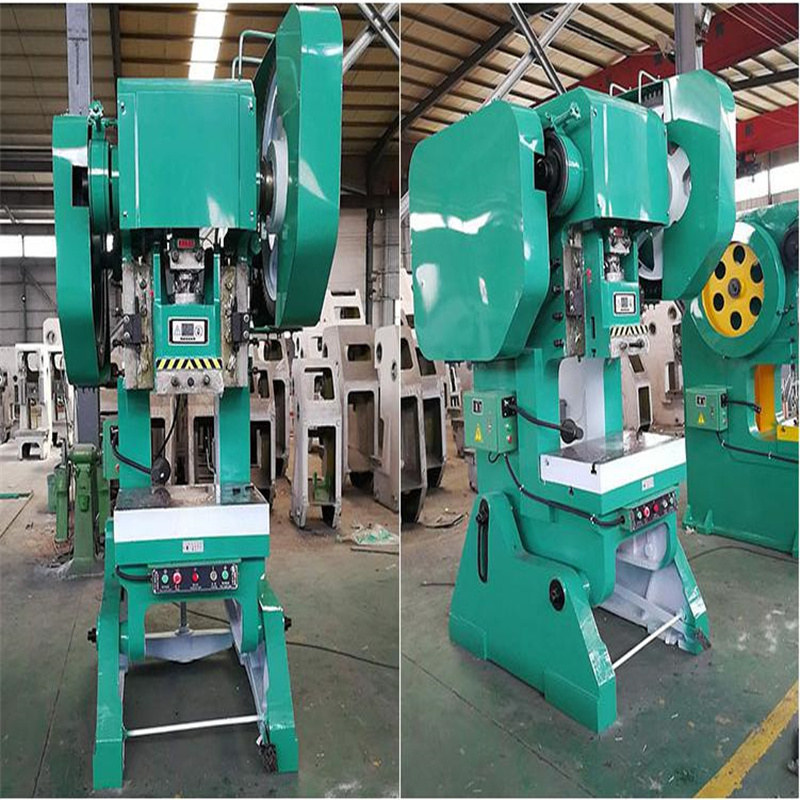

25トン油圧パワープレスパンチングマシンCフレームパンチングプレス-RAYMAXMachinery

製品の説明

25トンの油圧パワープレスパンチングマシンは、現在市場に出回っているどのギャップフレームプレスよりも強力で機能が満載です。フレームのcセクションの鋼が増えると、完全なスタンピング荷重の下での角度たわみとして知られるものが減少します。より大きなフライホイール、より高いエネルギー定格ポイントABDC、コネクティングロッドおよびボールねじ。デジタルダイ高さインジケーターと大きなフランジ付きアッパーダイアダプタープレートを備えた新しいキャストスライドボディ。スライドガイドは、ストレートサイドプレスのようなテーパーウェッジデザインで、生産工程での長いダイ寿命を保証します。

JH21- 200トンGEN-2（左）は、標準のI-PRESSコントロール、サイドセーフティガード、Tスタンドランステーション、Tスロットボルスター、およびダイをすばやくクランプするためのスライドを示しています。

標準実行：

重いワンピース溶接鋼フレームは、たわみに抵抗するように設計されており、より正確なスタンピングとより長いダイ寿命を提供します。

高速応答の油圧過負荷は、ミリ秒単位でトン数の過負荷の圧力を解放し、プレスを即座に停止し、プレスとダイを損傷から保護します。

ウェットクラッチとブレーキは、高いシングルストローク率でも長寿命、非常に少ないメンテナンス、および高性能を提供します。

JISI精度.v

高剛性の鋼溶接フレーム。

インバーター付きモーター。

複合湿式摩擦クラッチ。

長方形の六面体の延長ガイド。 OCP-315 / 400、八面体延長ガイド付き。

油圧過負荷プロテクター。

OCP-25 / 45：手動調整、スケール表示。

OCP-45：オプションの電気。デジタルディスプレイによる調整。

OCP-63スーペリア：電気。デジタルディスプレイによる調整。

リフティングバランスシリンダー。

輸入されたデュアルソレノイドバルブ。

電気強制グリース潤滑。

バランスシリンダー：手動オイル潤滑。

統合パネル（elec.camが含まれています）。

国際ブランドのPLC制御。

国際ブランドのコンタクタとボタン。

CE安全仕様

オプション：エアクッション、ライトカーテン、自動車機器。

名前：機械本体

オリジナル：中国
重いワンピース溶接鋼フレームは、たわみに抵抗するように設計されており、より正確なスタンピングとより長いダイ寿命を提供します。

名前：NC制御システム

オリジナル：中国製
6つのプログラム可能なリミットスイッチ
4つのプログラム可能なダイ保護入力
ステータスおよび障害メッセージのLCD表示画面
クランク角度とspmのLEDディスプレイ

空気圧クラッチ＆ブレーキ

ウェットクラッチとブレーキは、高いシングルストローク率でも長寿命、非常に少ないメンテナンス、および高性能を提供します。

クラッチの安全性と信頼性を保証できるTACOのデュアルバルブを採用。

安全ライトカーテン：

操作の安全性を確保するための保護フェンスと安全インターロック。操作が簡単な、可動式の片手ペダルスイッチを備えています。

安全スイッチ付きフロントサイドカバー、バックライトセーフティガード（カテゴリー4）、CE規制に準拠したフットペダル。

コントロールボタンステーション

マシンには、ハンドボタンとフットスイッチの両方のコントロールがあります。リングガード付きのアンチタイダウン、ノンリピートコントロール。に準拠
OSHA。

仕様

タイプ	喉の深さ（mm）	モーター（kw）	重量（kg）	ノミナ（kn）
JH-21-25	210	3	2450	250
JH-21-45	225	5.5	3550	450
JH-21-60	270	5.5	5150	600
JH-21-80	310	7.5	6450	800
JH-21-100	330	7.5	8650	1000
JH-21-125	より多くの詳細は、私たちの販売者に連絡してください、あなたに最良の解決策を与えるでしょう.......
