Wc67k-400TCncPlc手動シート曲げ機油圧Ncプレスブレーキ機-RAYMAX機械

製品の概要

油圧プレスブレーキ機のメインフレームには、専用の数値制御システムが搭載されています。

マルチワークステッププログラミング機能により、マルチステップ手順の自動操作と連続位置決め、およびリアストッパーとグライディングブロックの位置の自動精密調整を実現できます。

機械には、処理量のリアルタイム表示、位置ストッパーとグライディングブロックの停電メモリー、および手順とパラメーターのための曲げカウント機能が備わっています。

リアストッパーには、輸入ボールベアリング親ねじとリニアガイドレールを採用し、リアストッパーの位置決め精度を確保し、機械の加工精度を高めています。

パフォーマンスと機能：

1.機械本体は全体的に溶接され、全体的に加工された構造になっており、ANSYS finlte element分析ソフトウェアが機械本体の主要部分に適用されて分析され、工作機械の信頼性と機械全体の精度が保証されています。

2.ドイツから輸入した電気油圧サーボバルブと輸入したグレーティングルーラーで構成される閉ループ制御モードを両側のメインオイルシリンダーに採用し、機械式ストッパーの従来の曲げ機のストローク制御パターンを突破します-rタイプ、典型的な高グライディングブロックの位置のフィードバック精度、正確で安定した動作、優れた同期性能、グライディングブロックの高い繰り返し位置決め精度。

3.リアストッパーのすべての機能部品に輸入部品を使用し、リアストッパーの停止精度を確保し、リアストッパーの機構により、お客様のご要望に応じて複数の停止シャフトを採用し、より充実した機能を実現します。

4.油圧システム全体にドイツから輸入した統合制御システムを採用し、パイプラインの設置を簡素化し、安定した運転と工作機械のシンプルで見栄えの良さを確保しています。

5.機体の両側にC字型のプレートを取り付け、C字型のプレートに高精度のグレーティング定規を取り付けて、曲げ加工中の機体の歪みによる保留中の精度への影響を回避します。

6.下部作業台には、油圧たわみの自動補正機構が装備されており、高い曲げ精度とイオン安定性が保証された効果的なデッドゾーンのない補正を実現します。

数値制御システムとは、イタリアのESA、オランダDELEMの電気油圧サーボ曲げ機専用の数値制御システムを指します。またはスイスCYBELEC企業、曲げ角度のグラフィックプログラミング、角度修正の補正の自動計算と曲げ圧力の調整、ワークベンチの歪みの補正の自動計算、ワークピースの長さの延長、ソールプレスの曲げ圧力、開放距離の機能を実現できます、リアストッパーの引き抜き等。

一目でわかる機能

DELEM DA53Tコントローラーの機能：

1.10.1インチの高解像度トゥルーカラーTFTディスプレイ。
2.最大4軸制御（Y1、Y2 2補助軸）
3.モード/材料/製品ライブラリによるたわみ補正制御。
4.サーボまたは周波数変換制御をサポートします。
5.高度なY軸制御アルゴリズムは、閉ループバルブと開ループバルブの両方を制御できます。
6.ネットワークデュアルコンピュータリンケージ（オプション）。
7.USB周辺機器interface.Profile-53tlオフラインプログラミングソフトウェア。

マルチVモールド（オプション）
リアリテーニングシステム

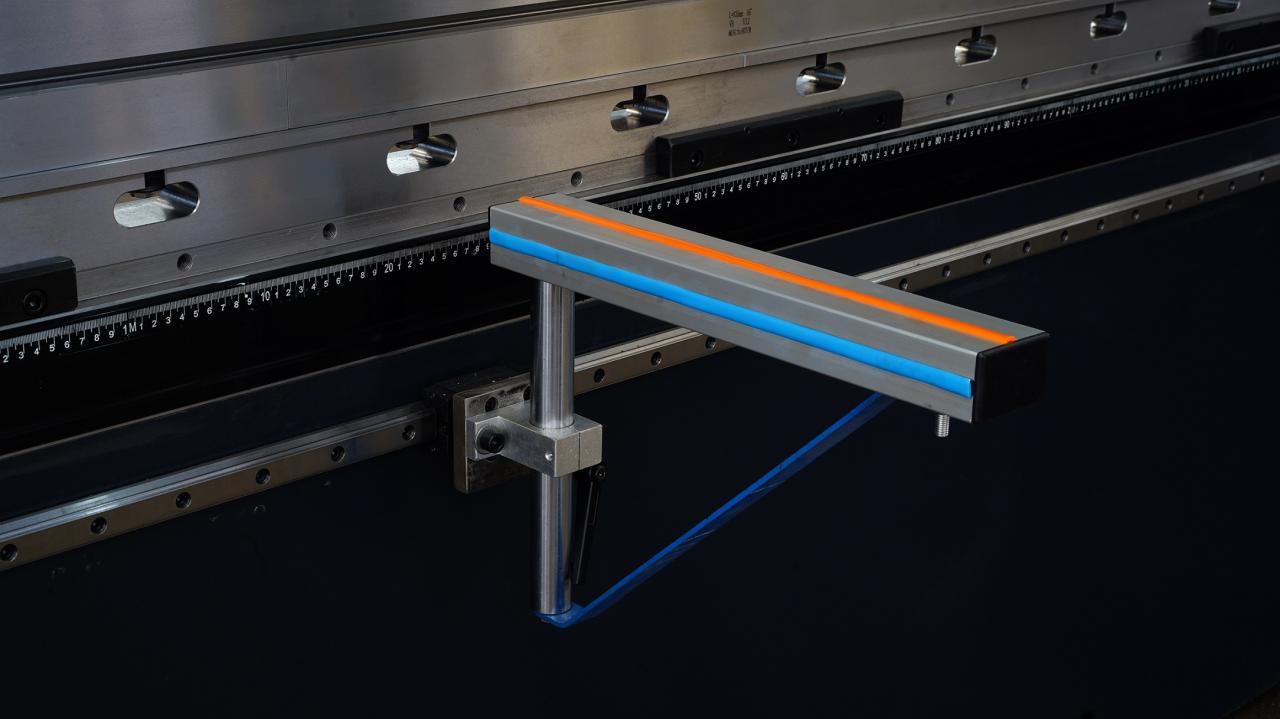

フロントサポートデバイスの移動

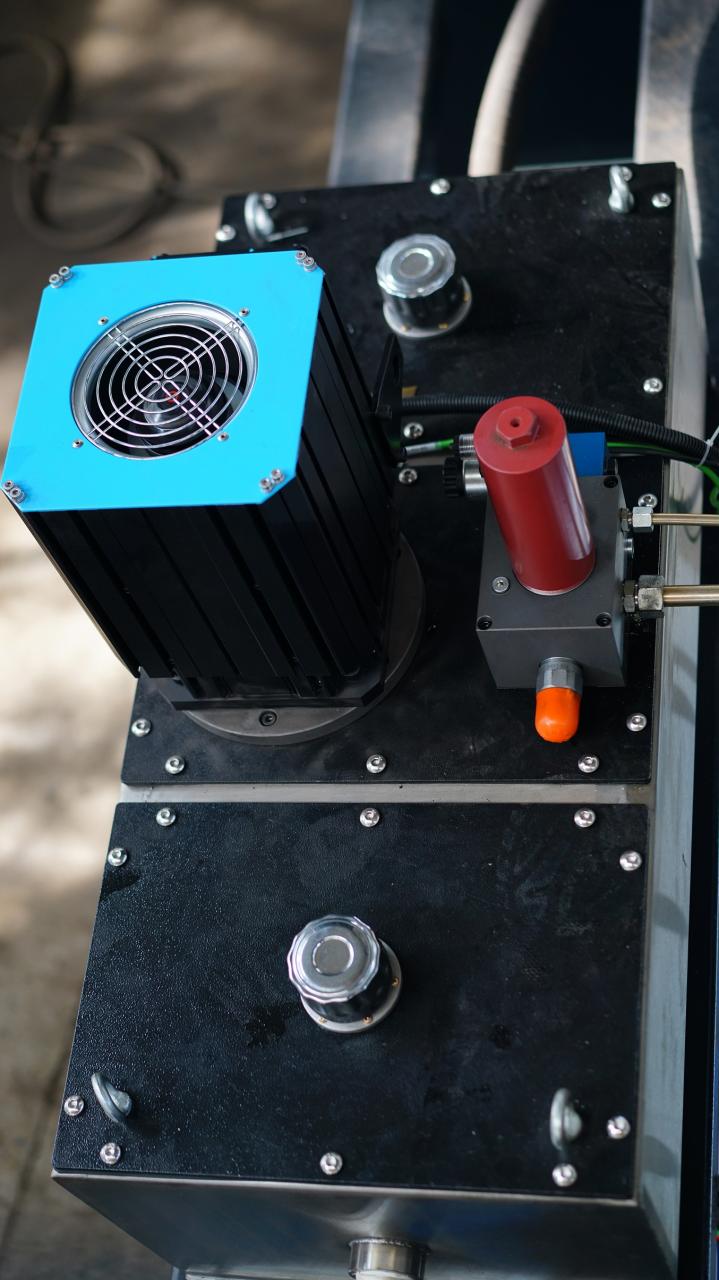

サーボポンプ制御システムアセンブリ

バックゲージ手動リフティング

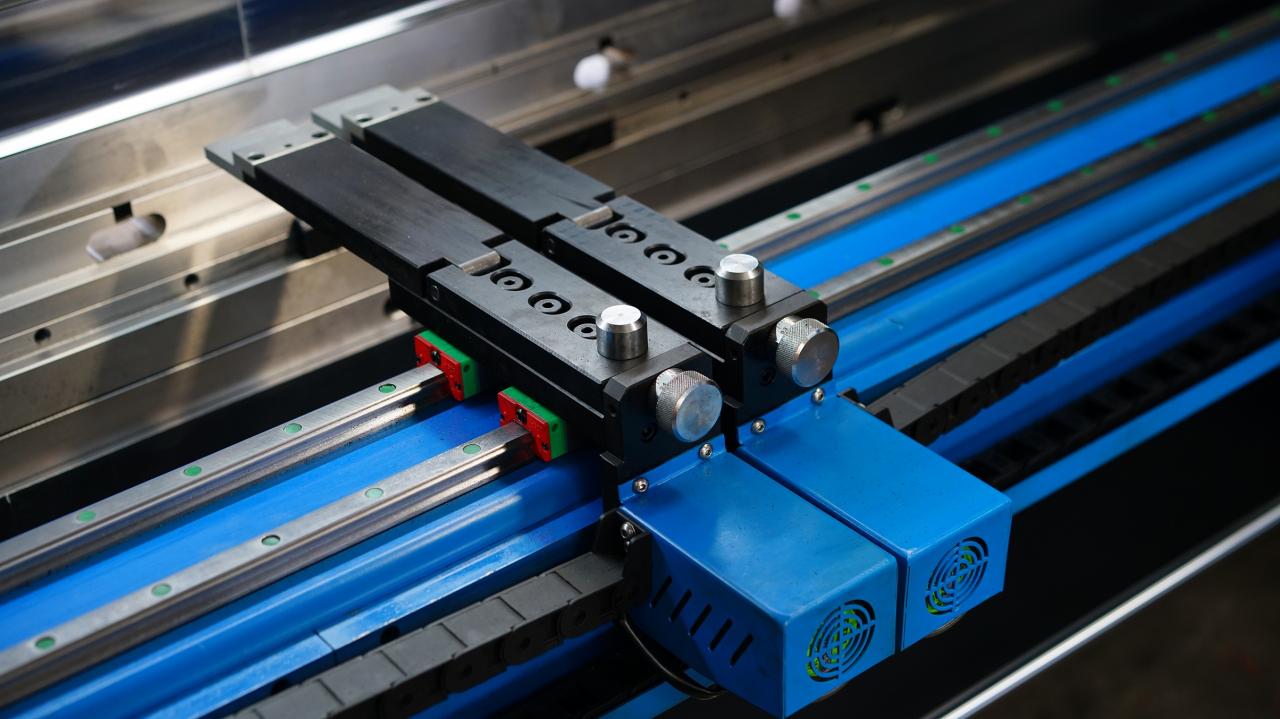

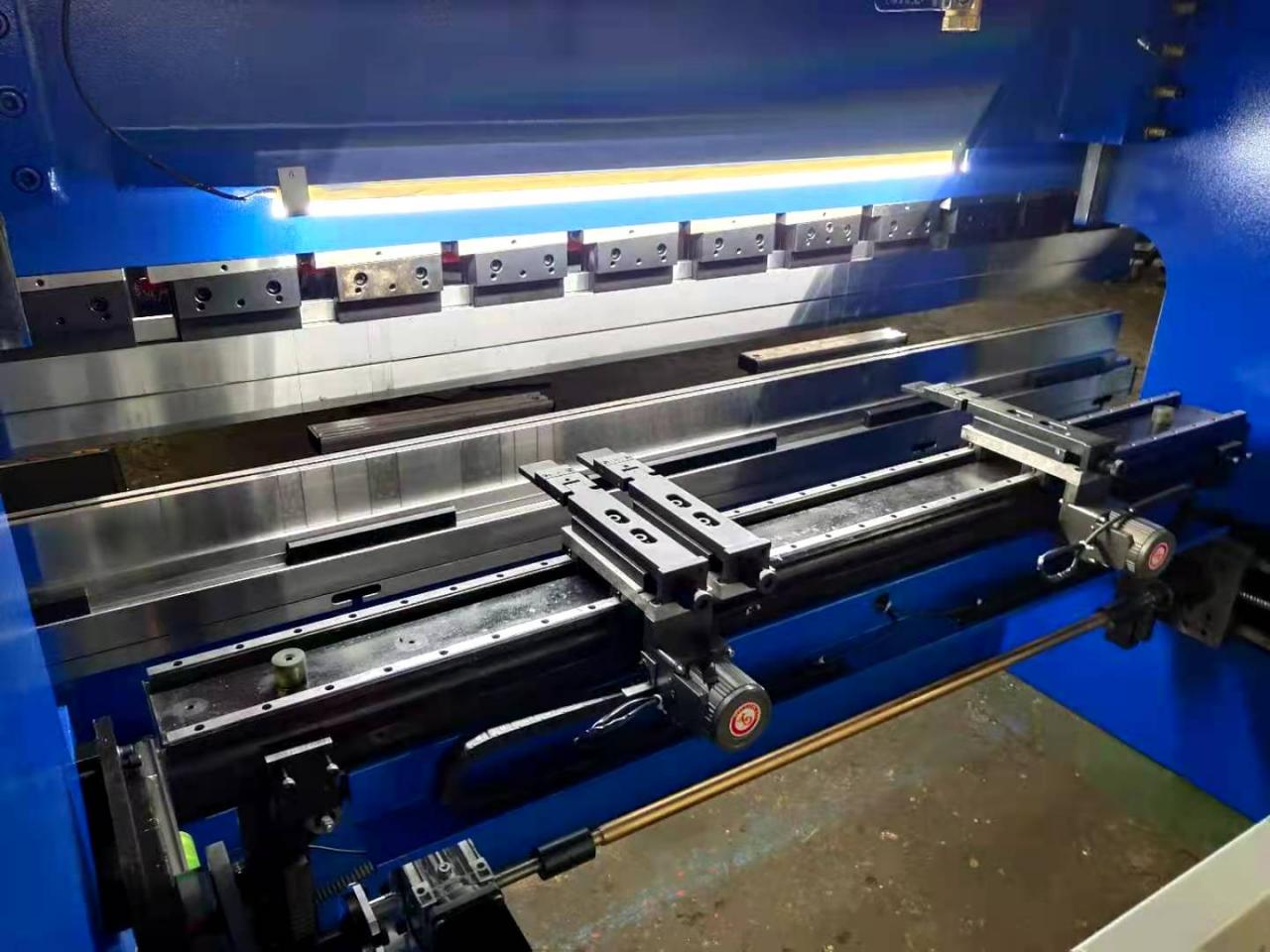

高精度のストップフィンガー、簡単に移動できるダブルリニアガイド
同期ホイールとベルトはバックゲージの移動精度を提供します
コンタクタ

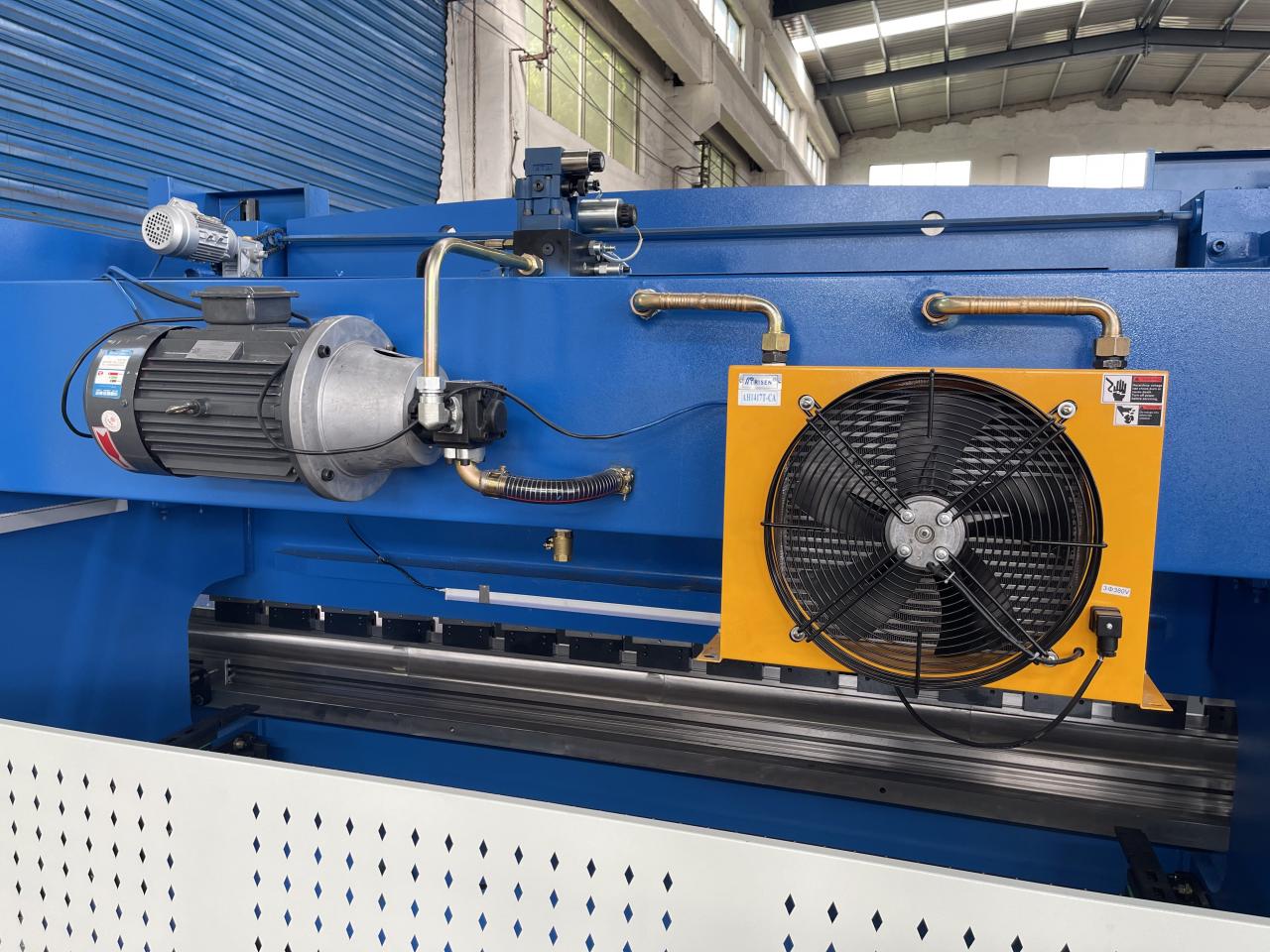

ファンクーラー（オプション）

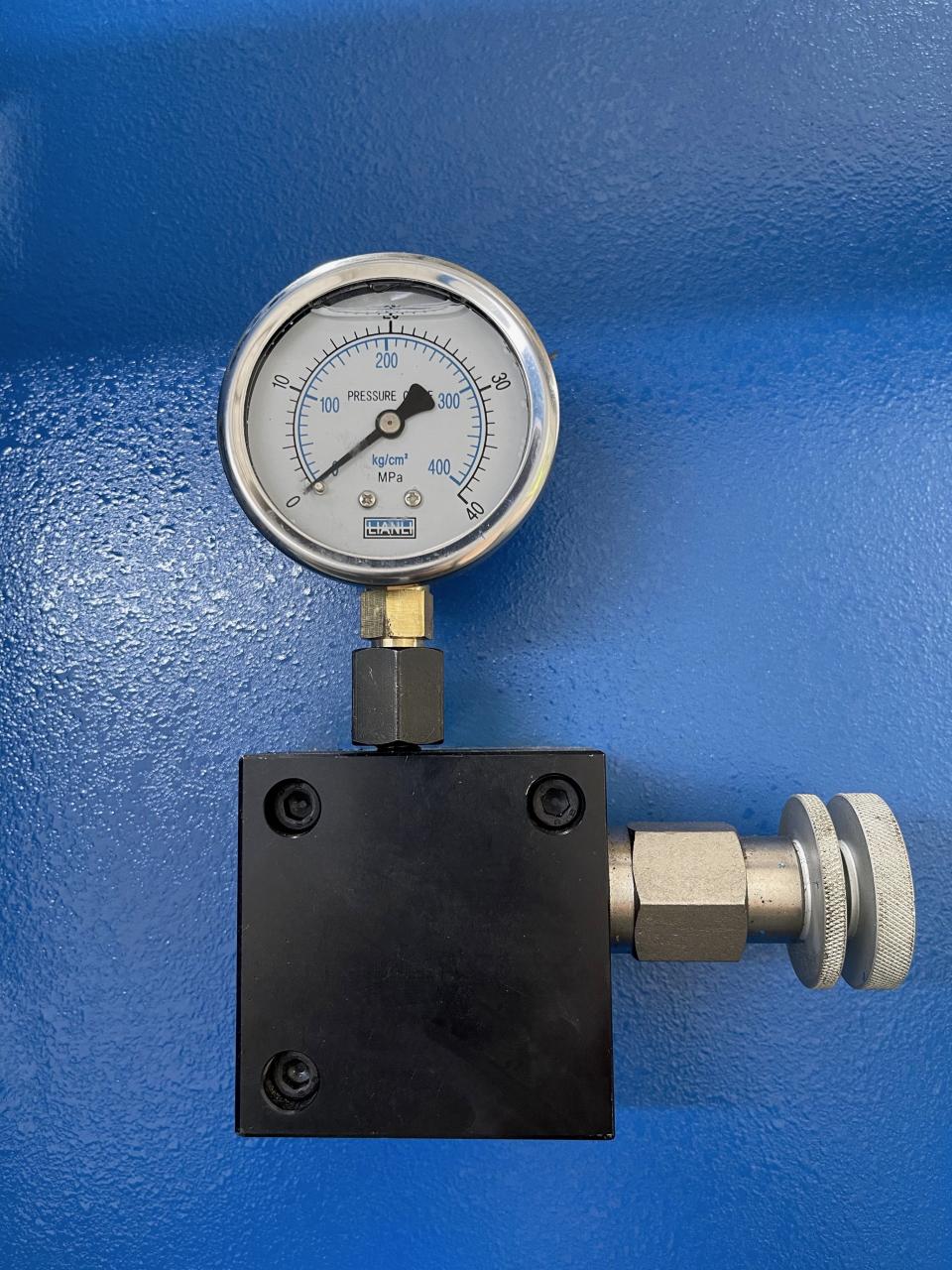

圧力計

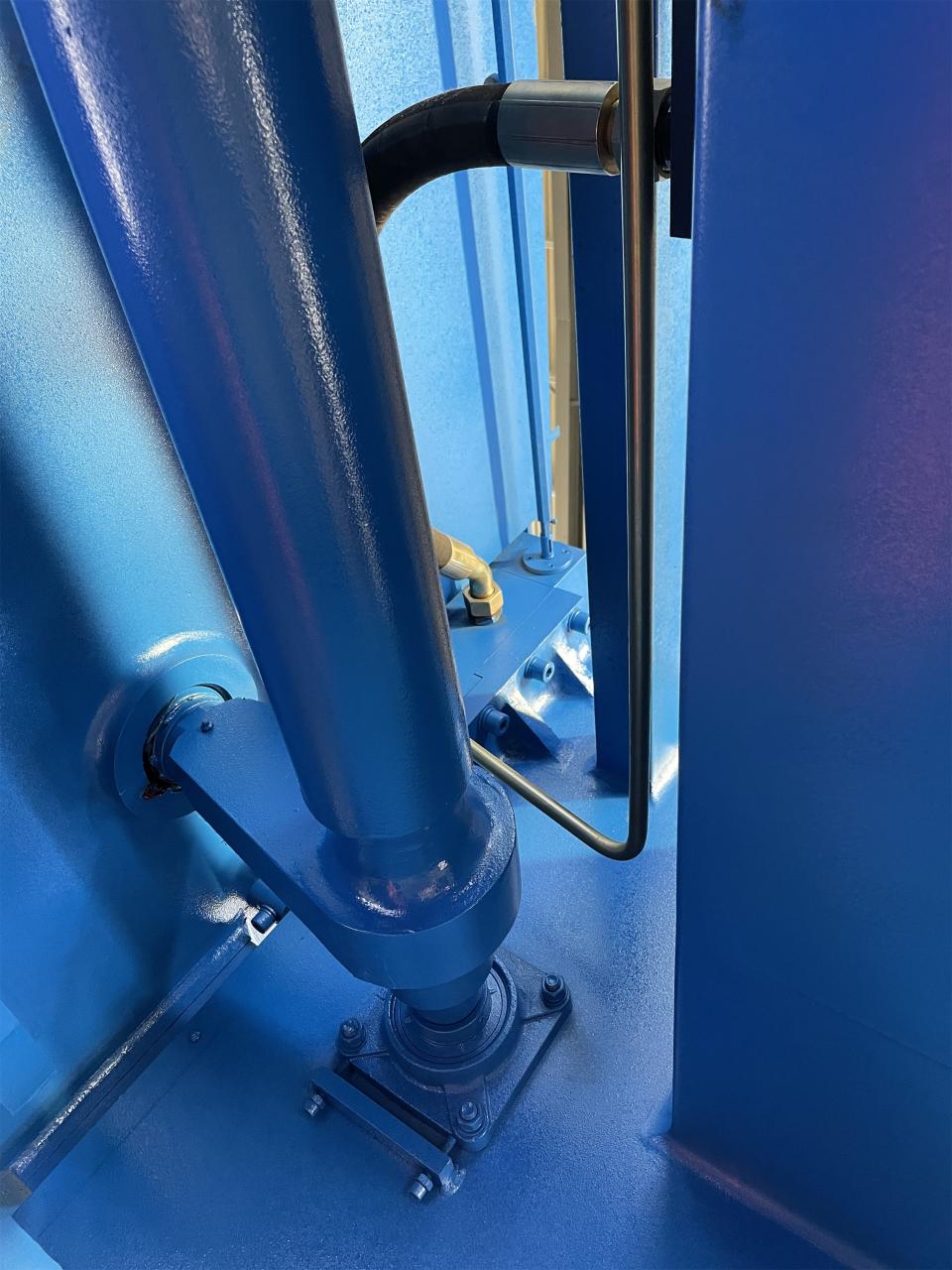

EMBオイルチューブ
使用寿命が長く、油漏れがありません

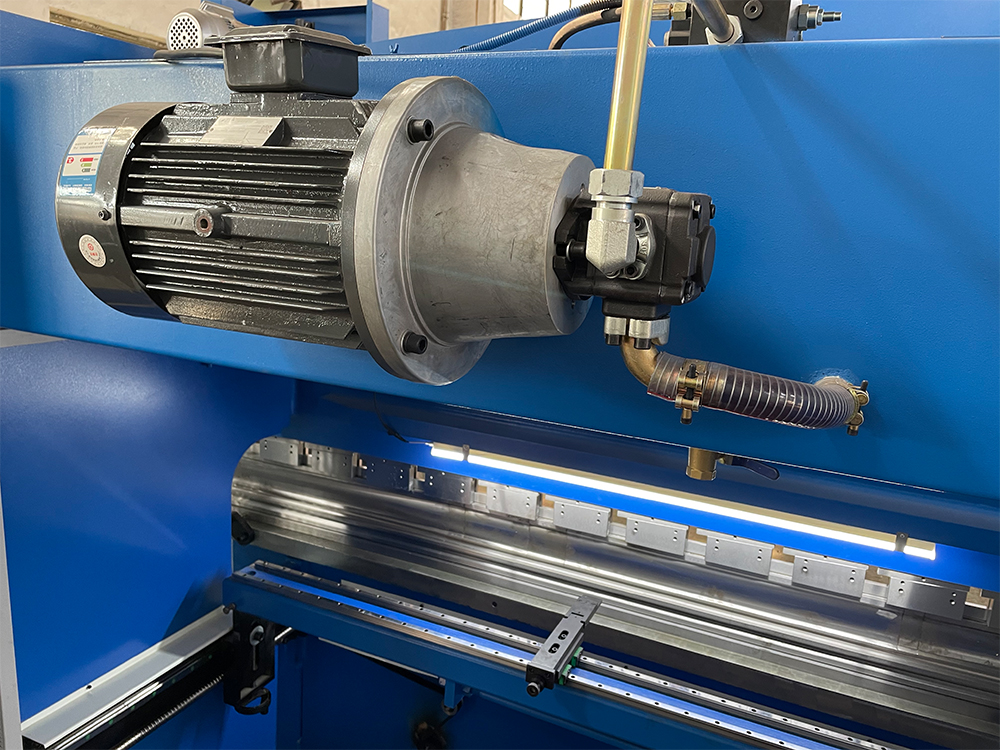

シーメンスモーター、寿命の長い使用ノイズの低
ボッシュレックスロスバルブ低作動ノイズ良好な性能

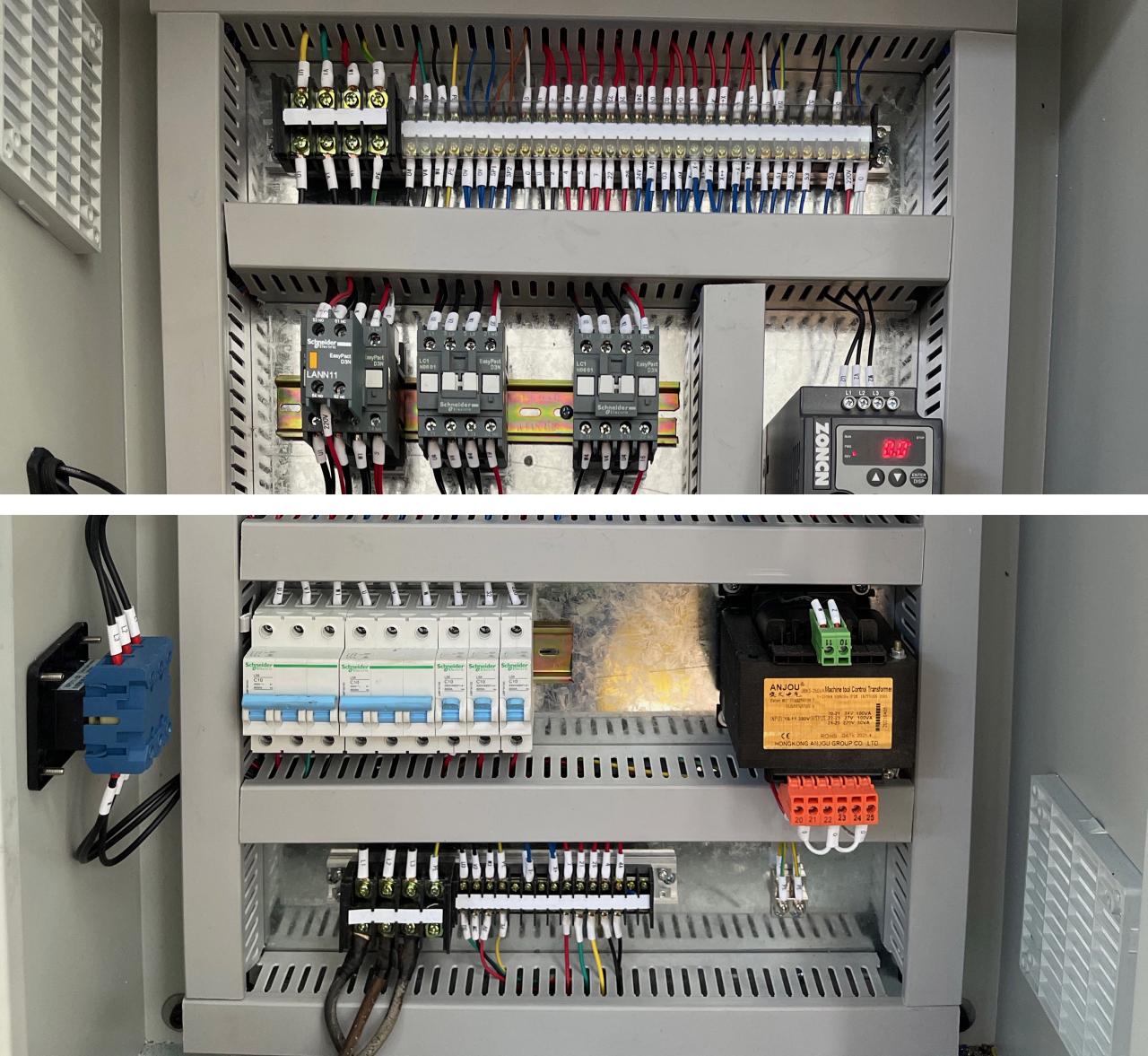

Schneiderブランドのコンポーネントを備えた電気キャビネット

製品仕様

アイテム	400T / 4000	400T / 5000	400T / 6000
公称圧力	4000	4000	4000	KN
作業台の長さ	4000	5000	6000	んん
穴の間の距離	3000	4000	5000	んん
喉の深さ	400	400	400	んん
ラムストローク	250	250	250	んん
最大開放高さ	590	590	590	んん
主なモーター出力	30	30	30	kw
寸法（L * W * H）	420026004000	520026004100	620026004300	んん
