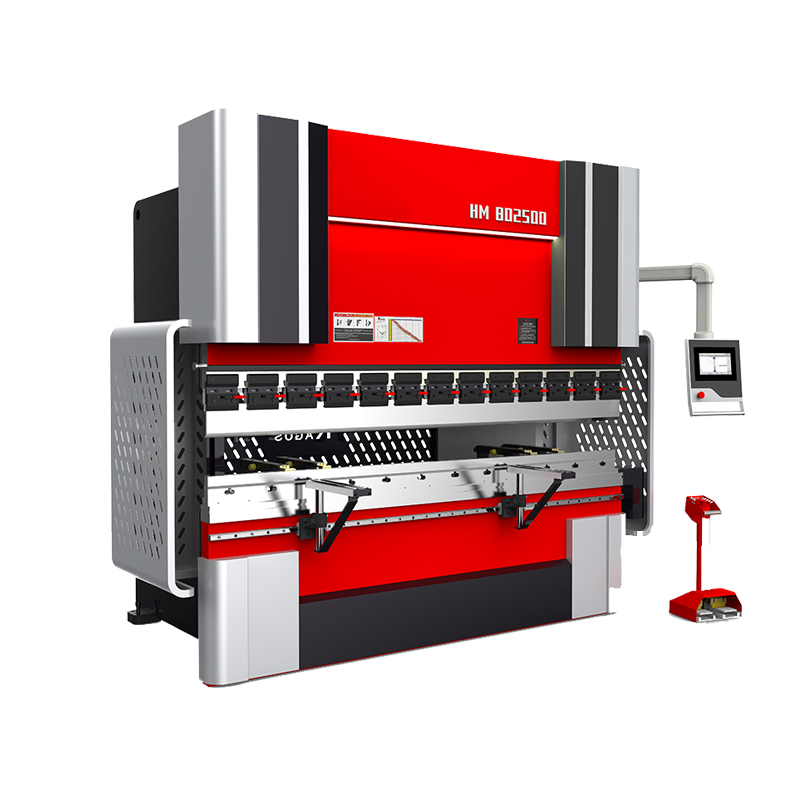

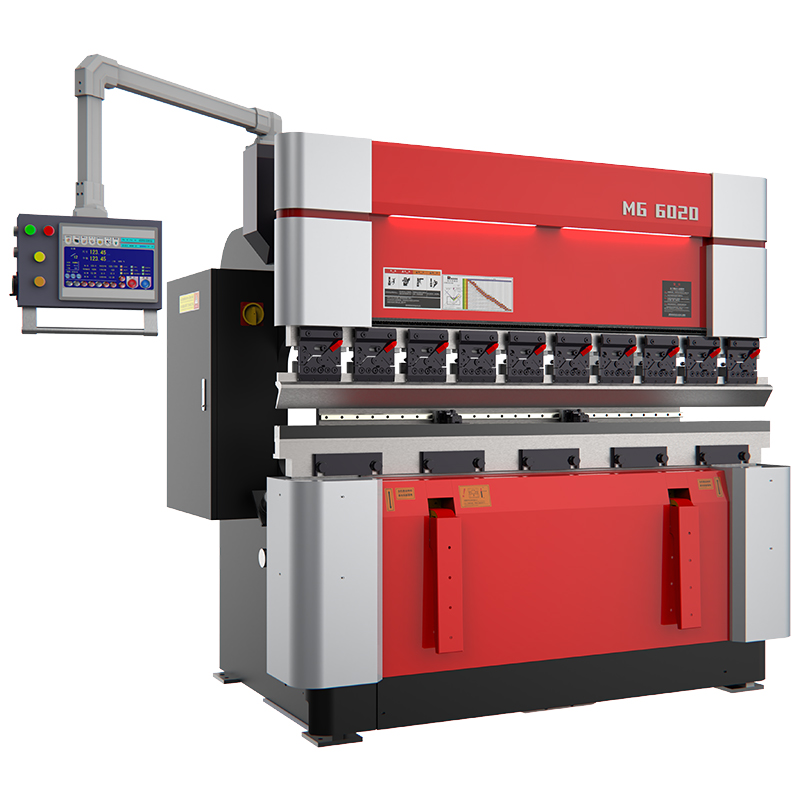

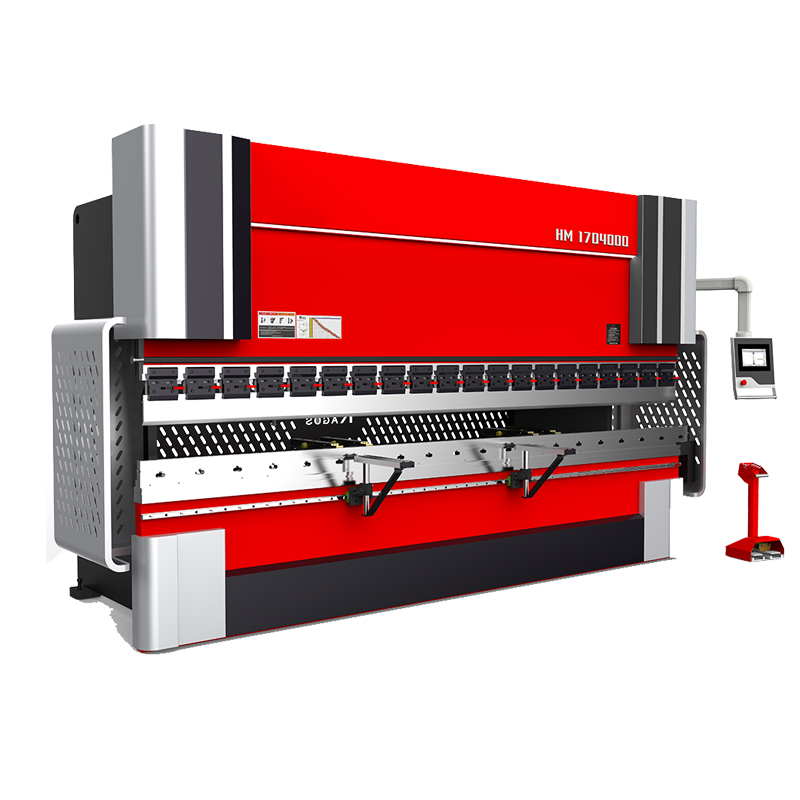

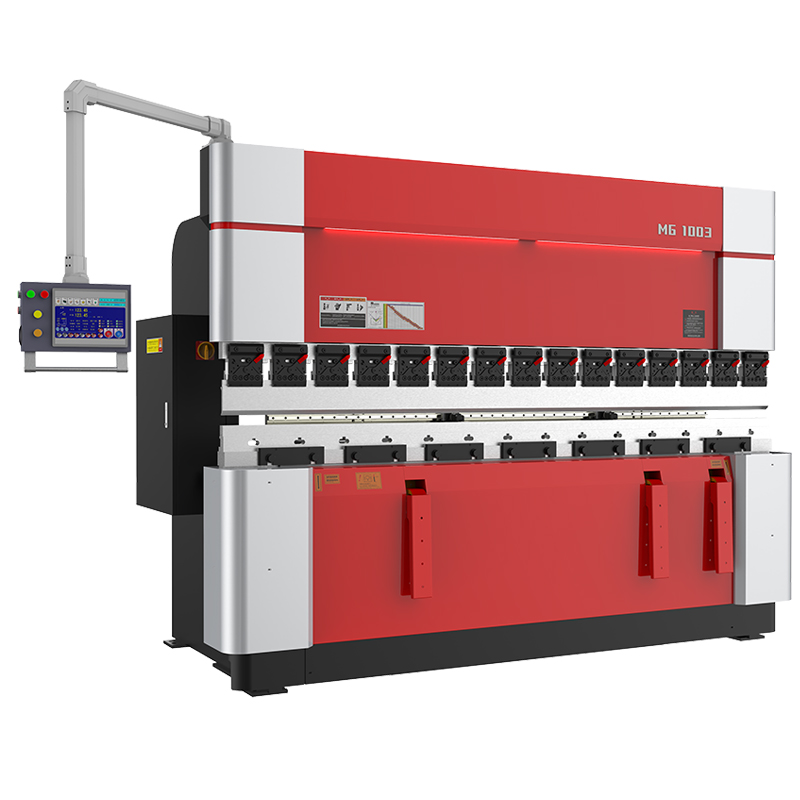

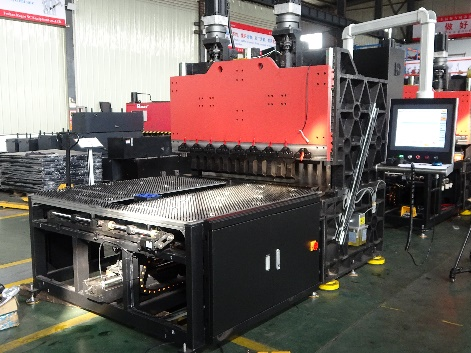

鋼板アルミニウム曲げ油圧プレスブレーキ機-RAYMAX機械

製品の概要

製品仕様

番号。	詳細	元のメーカー	ブランド名
1	NCシステム	オランダ	DELEM DA-53シリーズ（マッチング）
1	NCシステム	スイス	CYBELEC CT8（標準）
2	密閉型リニアエンコーダ	七面鳥	OPKON
3	油圧系	ドイツ人	レックスロス/ ARGOS-HYTOS
4	オイルポンプ	アメリカ/日本	サニー/ナチ
5	ボールねじ	台湾	HIWIN / PMI
6	ストレートガイドレール	台湾	HIWIN / PMI
7	密閉する	日本	日本NOK
8	エアスイッチ	フランス	シュナイダー
9	ミニチュアリレー	フランス	シュナイダー
10	ACコンタクタ	フランス	シュナイダー
11	ボタン	フランス	シュナイダー
12	電気部品	日本	オムロン
13	ソケットジョイント	アメリカ合衆国	イートン

130トンの技術パラメータと仕様
作業台の長さ		3200	んん
列間の距離		2700	んん
スライダーストローク		200/250	んん
オープンハイト		450/500	んん
喉の深さ		400	んん
NCの軸番号		Y1、Y2、X、R、V	軸
主なモーター出力		11	kw
スライドの速度	ファストダウン	180	んん
	仕事	10	んん
	戻る	160	んん
バックゲージX軸	脳卒中	600	んん
	マックス・スピード	350	mm / s
	再配置の精度	≤0.05	んん
バックゲージR軸	脳卒中	200	んん
	マックス・スピード	200	mm / s
	再配置の精度	≤0.05	んん
機械の寸法	長さ	3800	んん
	幅	1850	んん
	身長	2750	んん
機械の重量	/	9000	kg

製品構成

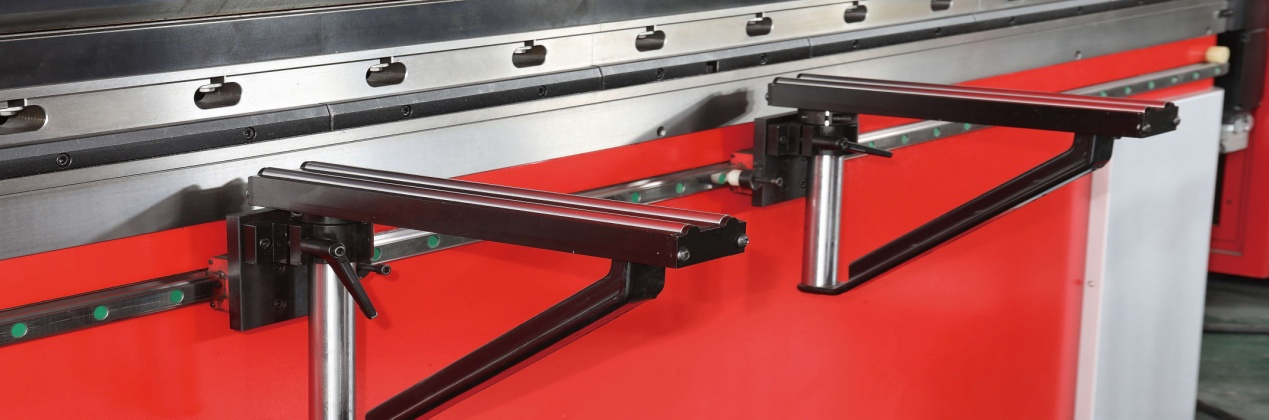

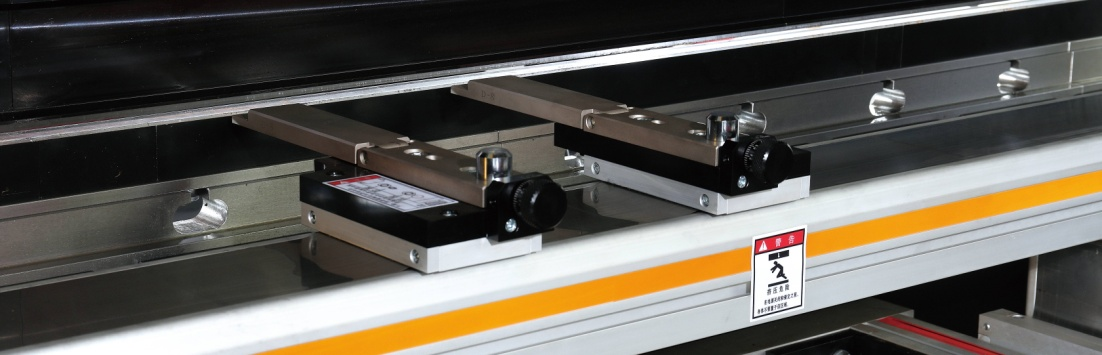

フロントサポートフレームの移動：リニアガイドレールに沿って移動し、任意の位置に駐車して、曲げ作業を支援し、作業を快適かつ効率的にすることができます。

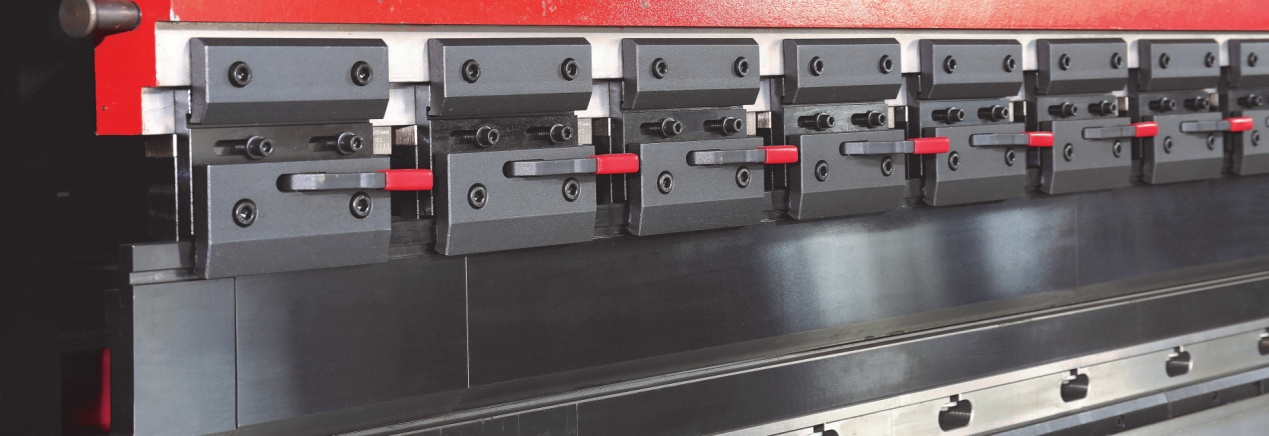

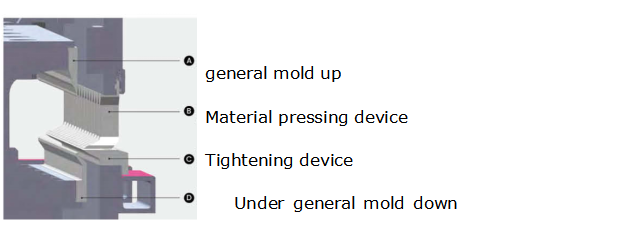

高精度で高速なクランプシステム：工具の交換が迅速かつ簡単になり、労働力が低下し、生産性が向上します。

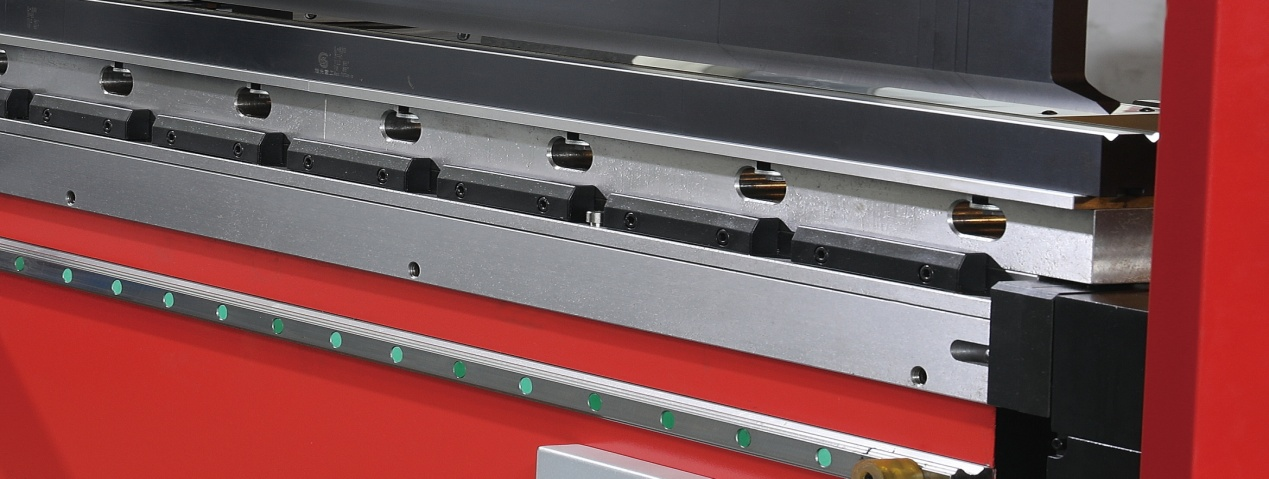

高品質のプレスブレーキツーリング：全体が硬化した高精度CNCプレスブレーキツーリングは耐久性があります。

高精度で安定したバックゲージシステム（オプション）：新しい独自のダブルリニアガイド構造により、良好な位置決め精度を確保します。多段ストップの設計により、価格よりも高い位置決め範囲を実現します。

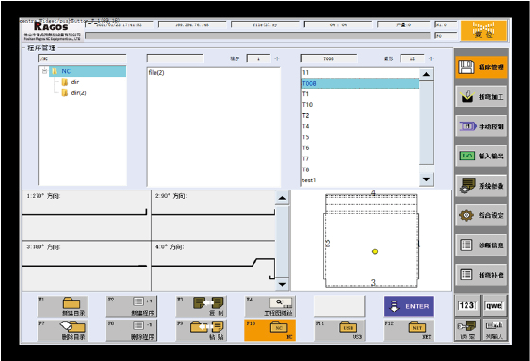

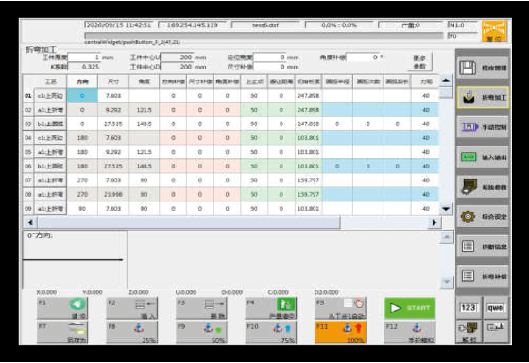

操作が簡単なCNC制御システムは、作業効率を向上させるために時間を節約するのに役立ちます。

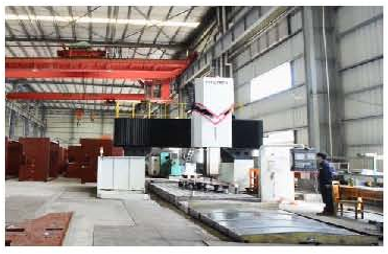

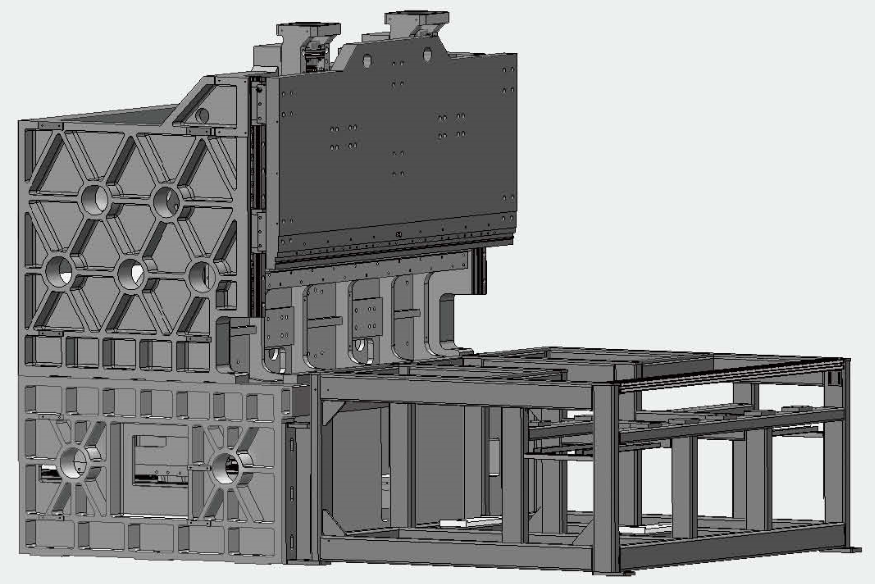

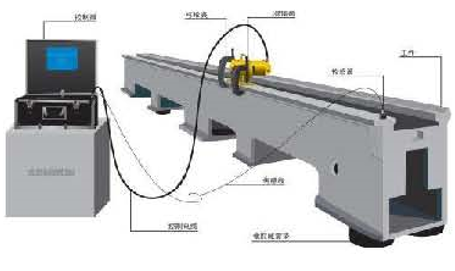

鋳造機本体（安定した構造、小さな変形、高精度を特長
