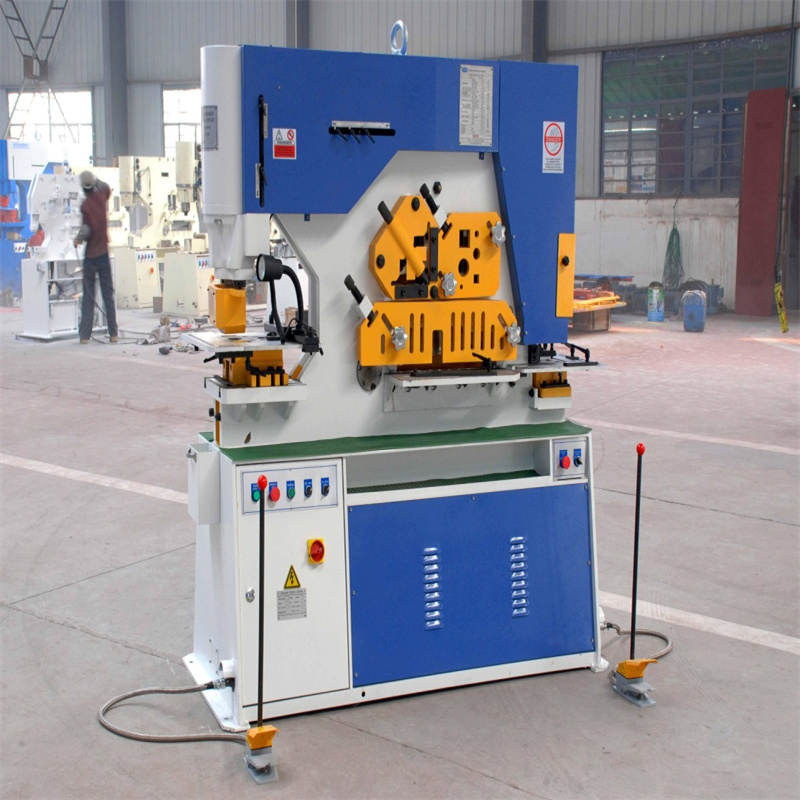

製品説明
多機能の鉄工員は、自動保持システムと温度冷却システムを備えています。油圧鉄工は、フラットバー、スクエアバー、ラウンドバー、等角度、チャネルのパンチ、カット、ノッチング、および曲げを行うことができます。国内外のパンチング・シャーリング機の最新製品です。
| モデル | Q35Y-20 |
| パンチング圧力（T） | 90T |
| 最大シートプレートの切断厚さ（mm） | 20 |
| 材料強度（N /mm²） | ≤450 |
| せん断角度（°） | 8º |
| フラットバーせん断（T×W）（mm） | 20×33010×480 |
| 最大シリンダーストロークの長さ（mm） | 80 |
| トリップ頻度（時間/分） | 12-20 |
| 喉の深さ（mm） | 355 |
| パンチ深さ（mm） | 20 |
| 最大打ち抜き径（mm） | 30 |
| モーター出力（KW） | 7.5 |
| 全体寸法（L×W×H）（mm） | 1950×900×1950 |
| 重量（kg） | 2400 |
用法
この機械は主にフラットバー、プロファイル、パンチ穴、ノッチングの切断に使用されます。造船所、電気、橋梁、自動車、巻き上げ・輸送、金属建設、その他の機械工場などで広く使用できます。
適用効果の説明
フラットバーカット、パンチ穴、ノッチング作業は、定格仕様の範囲内で実行できます。追加の機器を使用すると、機械は特殊な形状に切断、パンチ、曲げることができます。機械は油圧駆動システムを採用し、性能と過負荷保護装置を備えています。
製品パラメンター
| プロフィール | Q35Y-20 | |
| 丸棒 | 50 | |
| スクエアバー | 50×50 | |
| 等しい角度 | 90ºせん断 | 140×140×12 |
| 45ºせん断 | 70×70×10 | |
| Tバー | 90ºせん断 | 140×140×12 |
| 45ºせん断 | 70×70×10 | |
| Iビーム | 160×88×6 | |
| チャネル | 160×63×6.5 | |
詳細画像

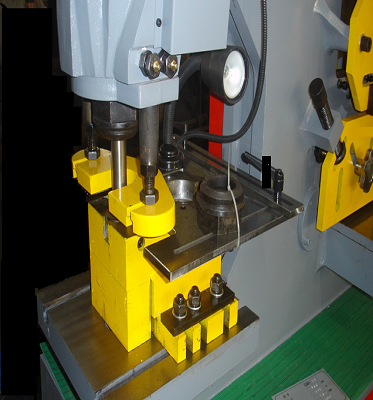

視覚安全保護装置： 360度の視覚回転安全装置を備えたパンチングパーツ、より安全なパンチング。また、可動式フィーダーがあります
電気の ： 主な電気はシュナイダーです。より安全なオープンドア自動電源オフ保護装置を装備。
CNCシステム： CNC制御、材料を自動プレスすることができます。自動制御スイッチ、バックゲージを制御します。マルチステーションCNC制御システム。
自動バックゲージ： ボールねじ自動バックゲージ装置、スケール位置決め、自動カット。作業台マルチアングル刻印位置決め、高精度カット、手動測定の削減が可能です。
温度制御装置： 視覚圧力計。一体型燃料タンクと温度制御ファンは、油温を制御することができます。労働時間を増やし、仕事のパフォーマンスを向上させます。
詳細
- CNCかどうか：CNC
- 状態：新品
- 公称力（kN）：900 kN
- 電源：油圧
- 電圧：380V/220Vオプション
- 寸法（L * W * H）：1950 * 900 * 1950
- 重量（T）：2.4
- 主なセールスポイント：自動
- 保証：1年
- ショールームの場所：エジプト、トルコ、インド、メキシコ、ロシア、ケニア、アルゼンチン、アラブ首長国連邦、コロンビア
- 対象産業：建設工事
- 機械タイプ：油圧鉄工
- 提供されるアフターサービス：オンラインサポート、ビデオテクニカルサポート、無料のスペアパーツ、現場での設置、試運転とトレーニング、現場での保守と修理サービス
- 保証サービス後：ビデオテクニカルサポート、オンラインサポート、スペアパーツ、フィールドメンテナンスおよび修理サービス
- ローカルサービスの場所：カナダ、フランス、ブラジル、オーストラリア、ケニア、韓国、ルーマニア、ウクライナ
- 認証：CE ISO
- 機能：パンチとノッチング
- フラットバーせん断：20 * 330 10 * 480
- アプリケーション：穴あけおよび金属成形機
- パンチ深さ：20mm
- アングルシアー：8°
- 最大切削厚さ：20mm
- スライダーストローク：80mm
- 最大パンチ径：30mm
- 重量：2400kg
- 電力（W）：7.5kw
