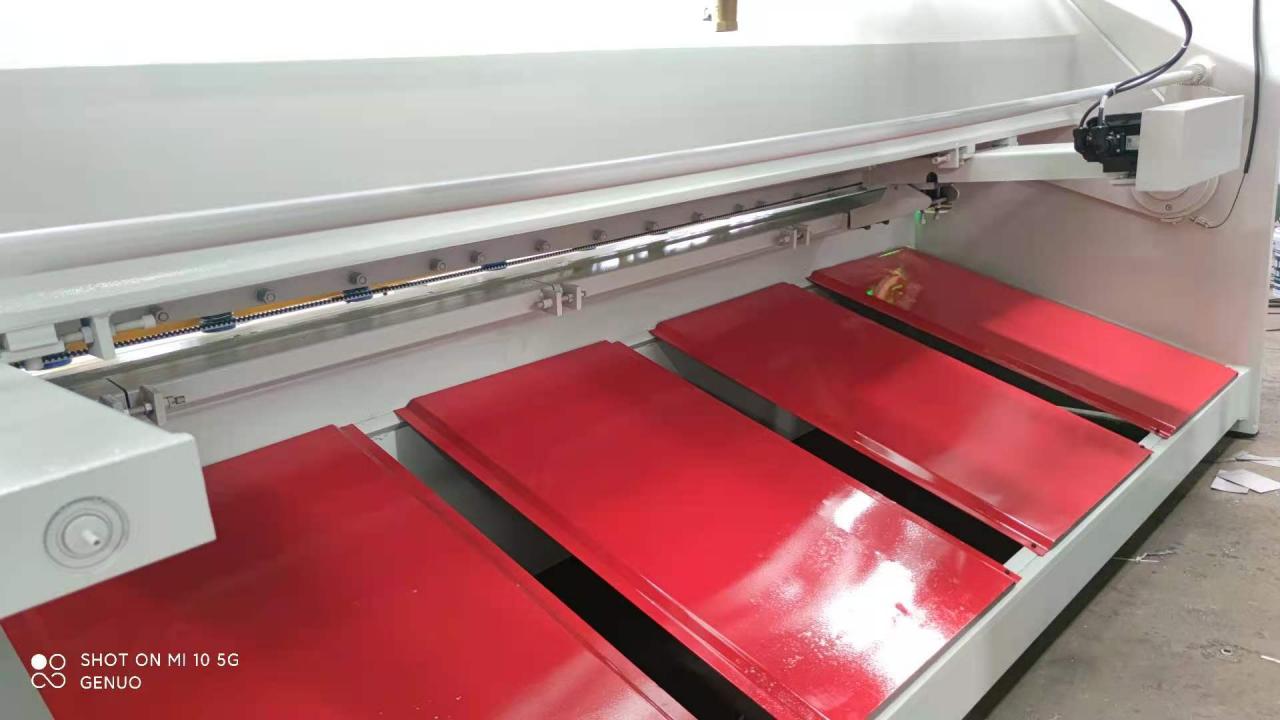

Qc11k油圧せん断機および板金切断用ギロチンせん断機-RAYMAX機械

製品説明

せん断機のフレーム構造は全鋼溶接を採用しています。 4コーナーおよび8面直角ガイドレールは、高精度、優れた剛性、および油圧プリロードを備えています。油圧システムは双方向プラグイン一体型バルブを採用しており、ストロークデジタルディスプレイ、光電保護装置、移動式作業台を装備できます。シャーリングマシンは、上部スライダーと下部油圧パッドのダブルアクション機能を備えており、使用圧力ストロークを指定範囲内で押すことができます。プロセスは調整が必要であり、操作はボタンを使用してシンプルで一元化されています。機械の性能特性

1.せん断機は全体的に溶接フレーム構造を採用し、振動時効処理を施しています。工作機械は、優れた剛性、高精度、優れた精度保持力を備えています。

2.剪断機は、3点支持軸ローリングガイドレールを採用しています。上部のツールホルダーは、ローリングガイドレールの間に隙間なくローリングを実行し、ハンドホイールを回転させてブレードの耐用年数を調整できます。

3、可動ブレードサポートと4ブレードロングブレード、ブレードギャップの均一性の調整が簡単で、切断品質を向上させ、ブレードの寿命を延ばします。

4.剪断機はシリアルタイプのシリンダー同期システムを採用しています。機械には均等にストレスがかかります。直列シリンダーの流れを調整することにより、さまざまなせん断プレートのニーズに合わせてせん断角度を簡単に調整できます。

5.剪断機は、電動バックゲージ装置と電子カウンターを採用して、バックゲージの位置の調整を容易にします。詳細画像

オプションのコントローラー

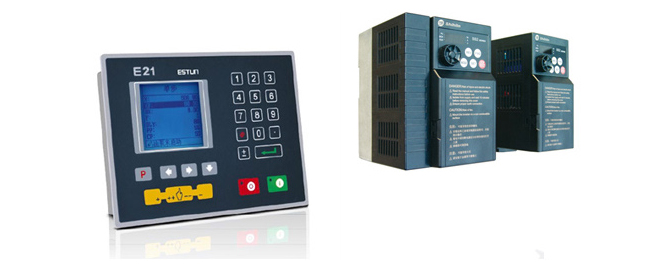

ESTUNE21シーリンコンバーター

E21バス通信によるシーリンコンバータ制御、配線が簡単、性能が良く、バックゲージを迅速かつ正確に配置できます。タイムリレーとせん断角を内蔵し、部分的なロジック機能を実現。低コスト、高効率が特徴です。

超安定性と長寿命。

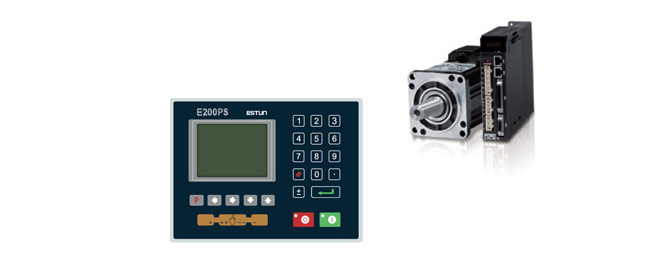

ESTUN E200PS、中国

カラーHDLCDディスプレイを備えたE200PS、中国語と英語の両方の言語オプション、ディスプレイプログラミングパラメータ、より高速で便利なプログラミング。 CANバステクノロジー、サーボ制御X、A軸、高制御精度、最大0.001の分解能。配線の設置が簡単で、システムの信頼性が向上します。

ギャップのパラメータを設定する実際の必要性に応じて、構築されたブレードクリアランス、切削ストローク、譲歩およびその他の制御機能が遅延し、譲歩およびその他のリアルタイム制御を切り取ります。

自己診断機能とリアルタイムアラーム機能により、デバッグとメンテナンスがより便利になります。簡単に拡張できる予約セキュリティインターフェイス。

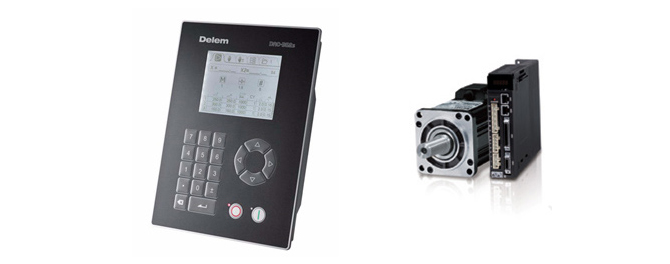

Delem DAC-360s、オランダ

DAC-360制御は、せん断機に完全なソリューションを提供します。これには、最先端の電子機器に基づいた、バックゲージ、切断角度、ストローク長、ギャップの制御が含まれます。

DAC-360は、バックゲージ制御に加えて、材料の特性と厚さに応じて、切削角度とギャップに必要な設定を自動的に計算します。ストロークの長さは、最小限の生産時間のために制限されており、切断する材料の長さに関連しています。クランプと切断の完全な圧力制御は、DAC-360に搭載されています。

明るい液晶画面で、クリアで簡単な操作が可能です。数値プログラミングはユーザーフレンドリーであり、プログラミングの可能性を通してオペレーターをガイドします。

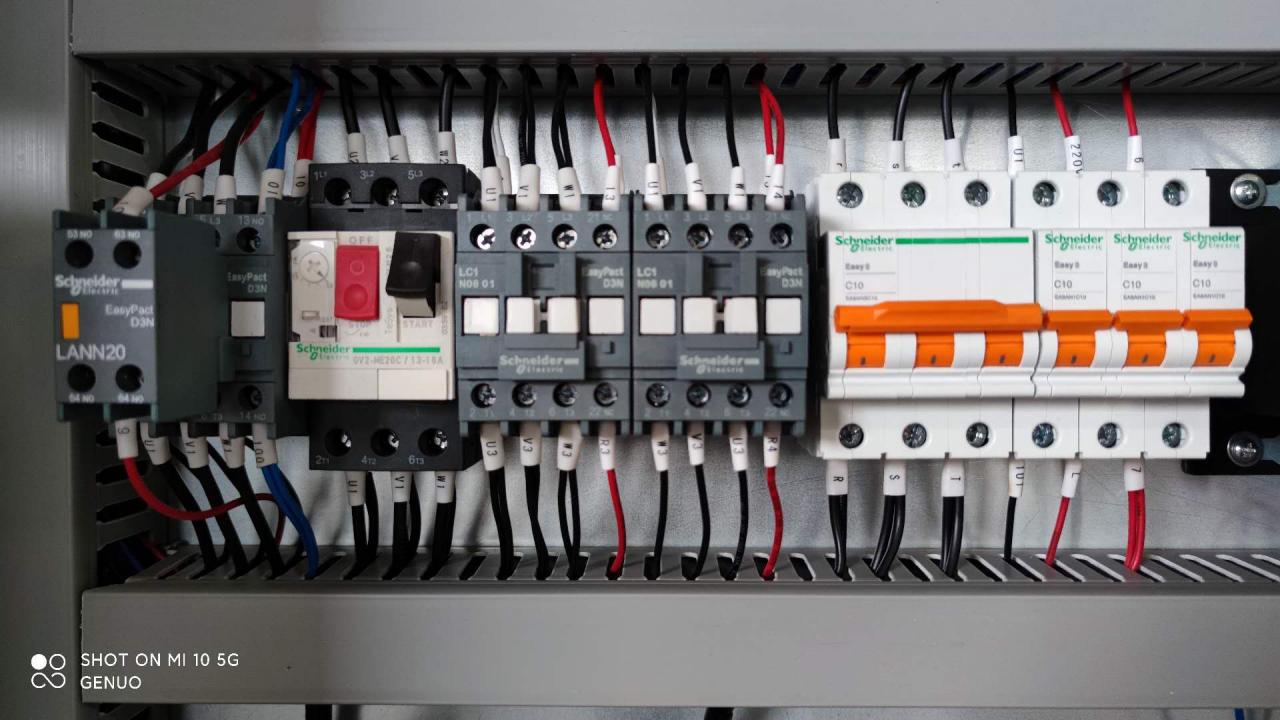

安定した電気

キャビネット耐久性のあるフランスのシュナイダーエレクトリックは、機械の安定した動作を保証します。合理的なライン接続と配置により、故障率が大幅に減少します。そして、オペレーターと機械のすべての部分が優れた保護を果たしました。オプションのサーボとドライブにより、バックゲージ（X）軸の位置決め精度が向上します。

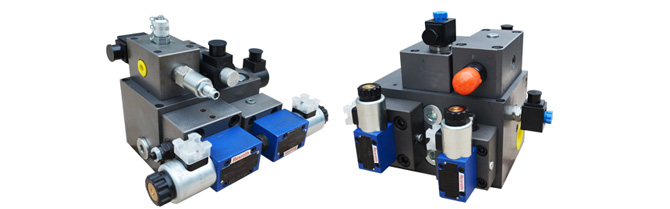

優れた油圧システム

統合された油圧システム、迅速な応答。故障率が低いため、機械は安全、効率的、安定して動作します。一連の標準には、亜鉛メッキコールドドローパイプとドイツのフェルールタイプのパイプジョイントが装備されています。ゴムや溶接されたシームレスチューブと比較して、オイル漏れのリスクを50％削減します。そして、より長い耐用年数になる可能性があります。

高精度バックゲージ

ユニークで斬新なボールねじリニアガイド構造のバックゲージにより、高い位置決め精度が保証されます。調整可能なビームガイドルールと同期伝送構造、安定性と信頼性。バックゲージ範囲からワークピースを切断するためのオプションのリフト機構構造。薄くて広い金属板を切断する場合、空気圧サポートデバイスを選択できます。位置決め範囲が広がることで、切断がより効率的かつ正確になります。

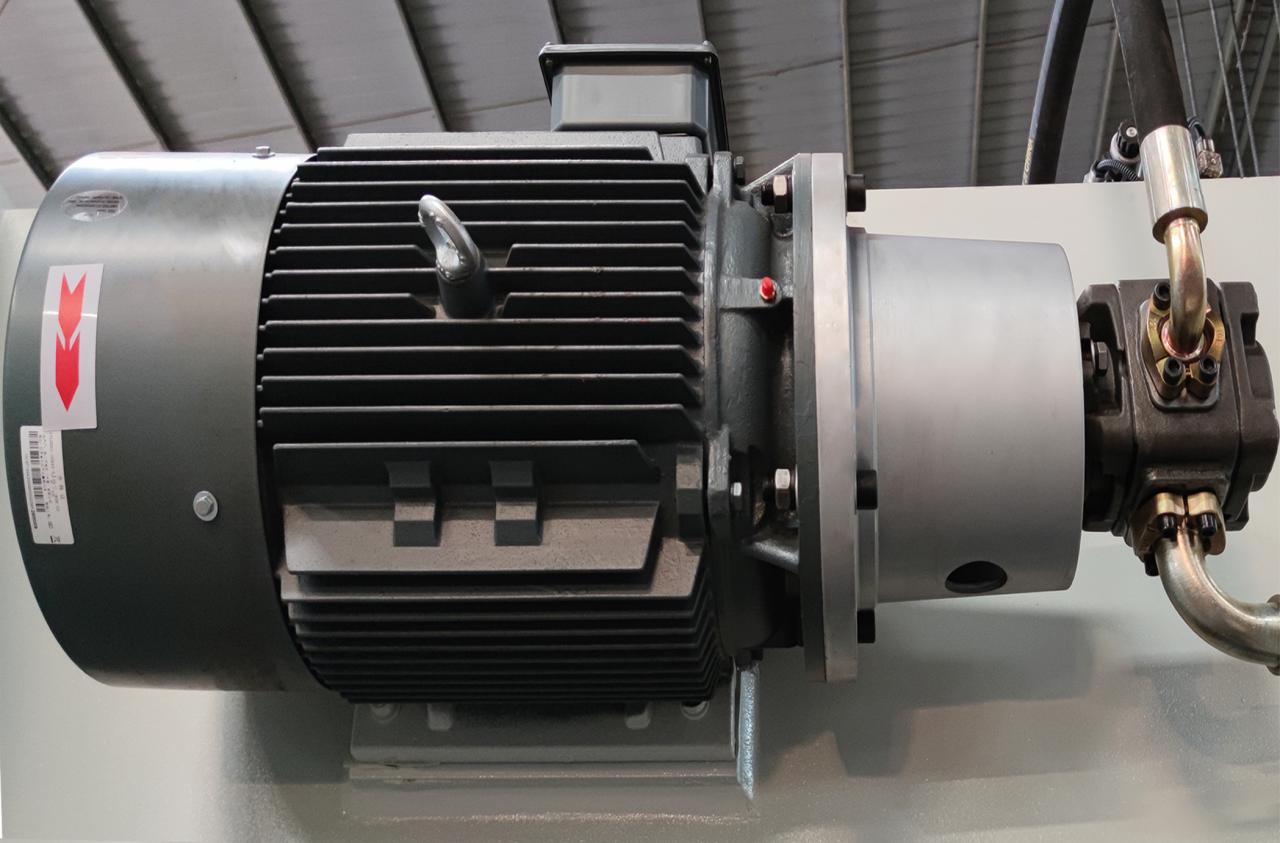

低ノイズ電力システム

ドイツシーメンスのメインモーターとUSASUNNYギアオイルポンプを使用することで、機械の耐用年数が保証され、機械の動作安定性が向上します。同時に、特殊なカップリング装置により、運転中の機械の騒音も大幅に低減されます。

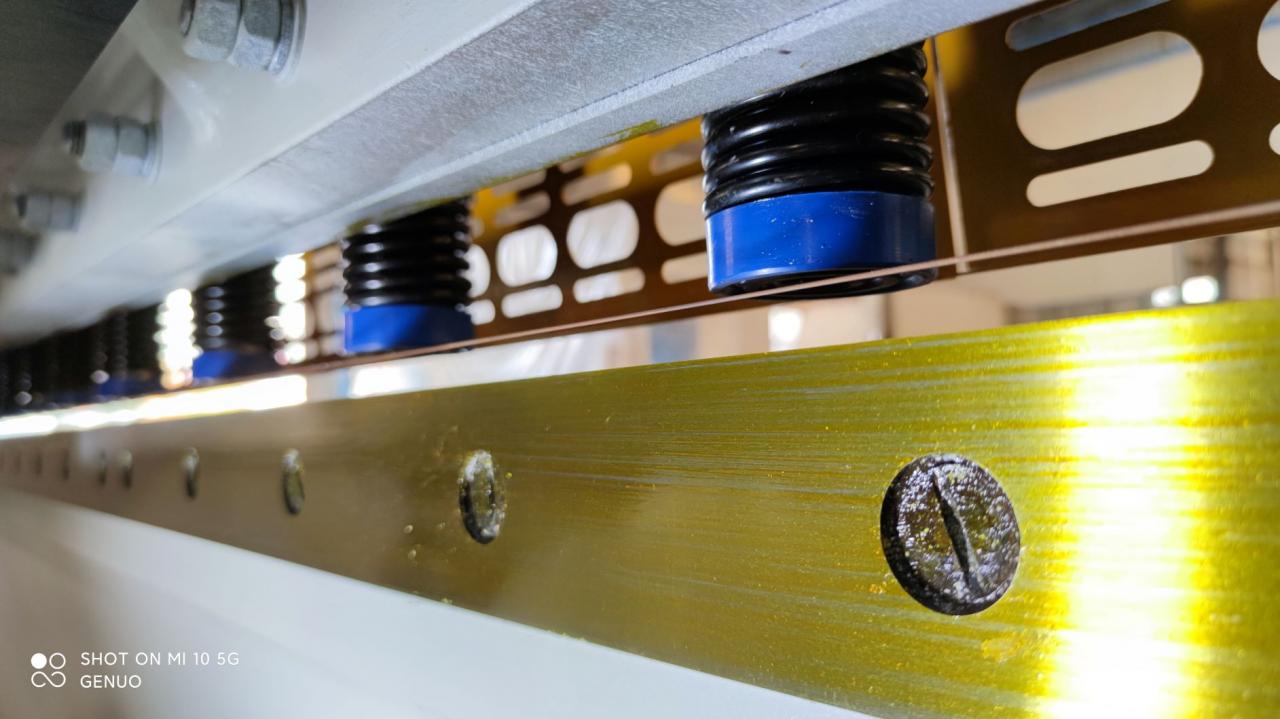

OSダウンホルダーシリンダー

ホールドダウンシリンダー独自の構造にアウタースプリングを採用、下部に特殊素材ガスケットを採用し、アルミ合金などの敏感な素材にトレースラインを残さないように耐久性と安定性を向上特許取得済みのリターンダンピングラバーパッドとNOKシールを内蔵リング、従来のダウンホルダーシリンダーと比較してノイズとオイル漏れ障害を低減します。照明調整装置、せん断のために手でマークを付けるのに役立ちます。オプション。

良質のブレード

せん断衝撃荷重と高い耐摩耗性の要件を満たすために高品質の合金工具鋼を使用して作られています。マシンには9CrSi、6CrW2Si、SKD-11オールスチールせん断ブレードが装備されています。特殊な金属板を切断する場合、H13、DC53材料ブレードはオプションです。より安定した良好なせん断効果。

オプションのインストール

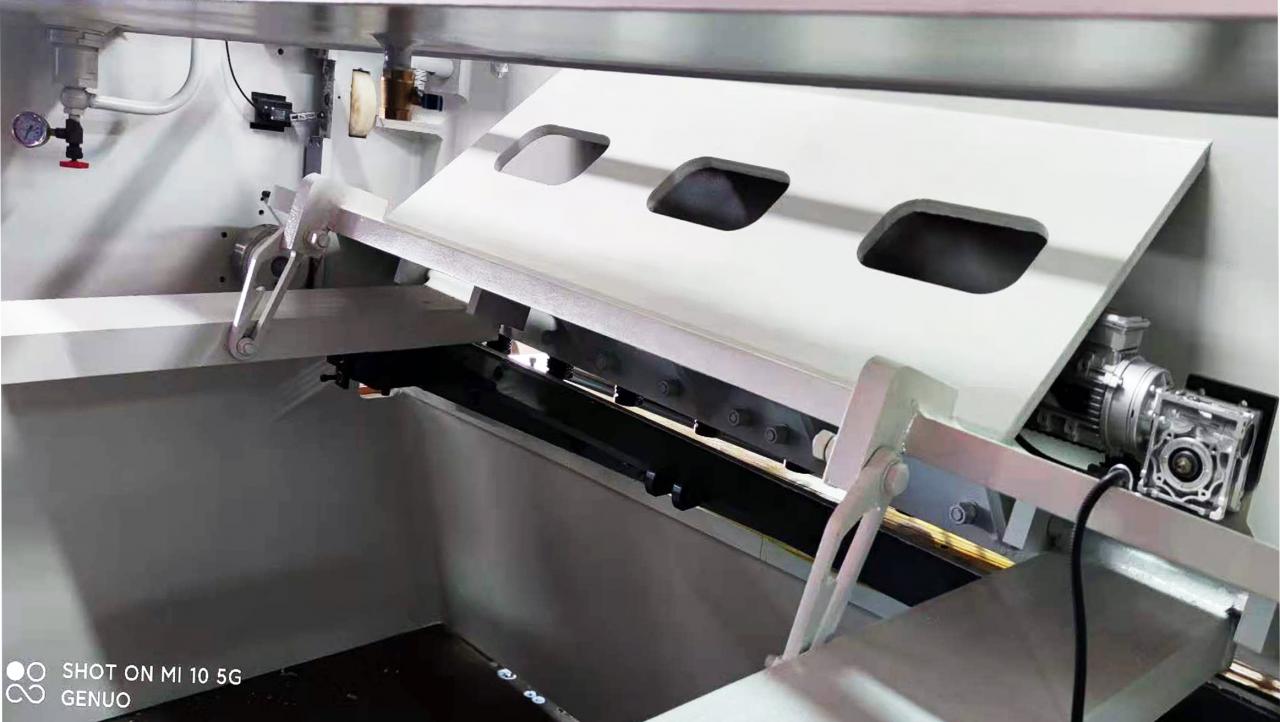

傾斜したスライドプレートと
空気圧サポートデバイス
ライトカーテン

オイルファン冷却ユニット

レーザー保護
フロント自動給餌

TypeQC11K（Y）	切削厚さ	切断長さ	カッティングエンジェル	バックゲージ範囲	在庫（n /分）	主力	重量（kg）	寸法LW H（m）
8/2500	1〜8mm	2500mm	0.5〜2°	10-600 mm	14	11kw	4800	3.11.82.1
8/3200	1〜8mm	3200mm	0.5〜2°	10-600 mm	12	11kw	6000	3.81.82.1
8/4000	1〜8mm	4000mm	0.5〜2°	10-600 mm	10	11kw	8900	4.61.82.1
8/5000	1〜8mm	5000mm	0.5〜2°	10-600 mm	8	11kw	11500	5.71.92.2
8/6000	1〜8mm	6000mm	0.5〜2°	10-600 mm	6	11kw	16000	6.71.92.2

よくある質問

Q1.あなたの機械の品質はどうですか？

A1：私たちの機械は、金属板産業があり、素晴らしい機械があり、私たちの機械があり、評判が良く、端末ユーザーの満足度が高い約50の郡に世界中に配布されています。

Q2：あなたは製造業者ですか、それとも同等の取引ですか？

A2：私たちは20年以上の製造経験を持つ100％メーカーです。

Q3.アフターサービスはいかがですか？

A3：1.技術的解決策：1日以内に技術的解決策を提供できます。
2.オンラインビデオ：工場での機械作業ビデオを表示します。（毎週更新）
3.インストールサービス：これはすべてのマシンで利用でき、ライブビデオを提供できます。また、設置機械の技術者をお客様の工場に派遣することもできます。（お客様は航空運賃とホテルの費用のみを支払う必要があります。）
4.トレーニングサービス：当社の技術者が当社の機械の使用方法を教えてくれます。また、機械の操作方法を学ぶために技術者を当社に派遣することもできます。
5.品質保証：1年保証、生涯サービスを提供します。出荷前に最終テストを手配し、機械が最高の性能を発揮することを確認した後、出荷します。
6. 100％の回答率：12時間以内に質問に回答します。
