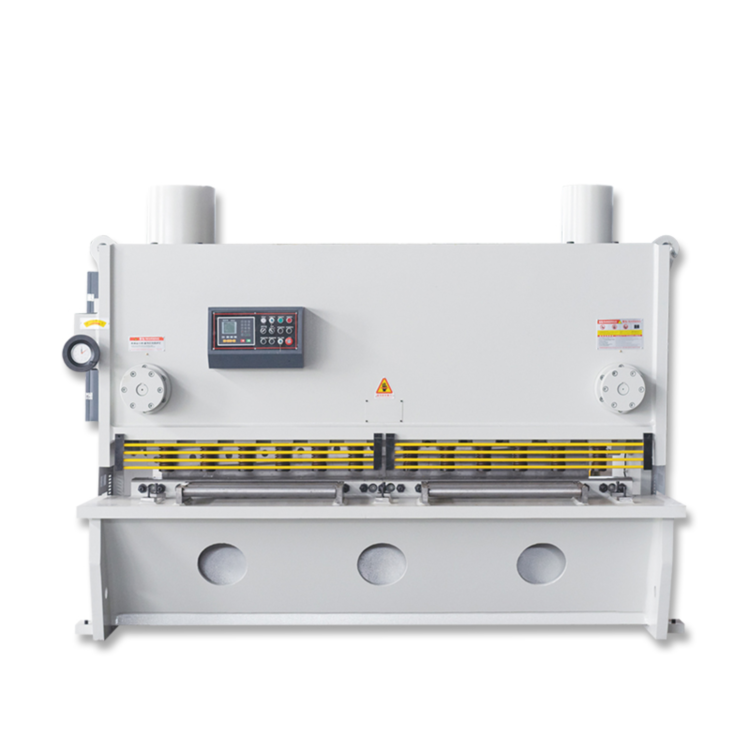

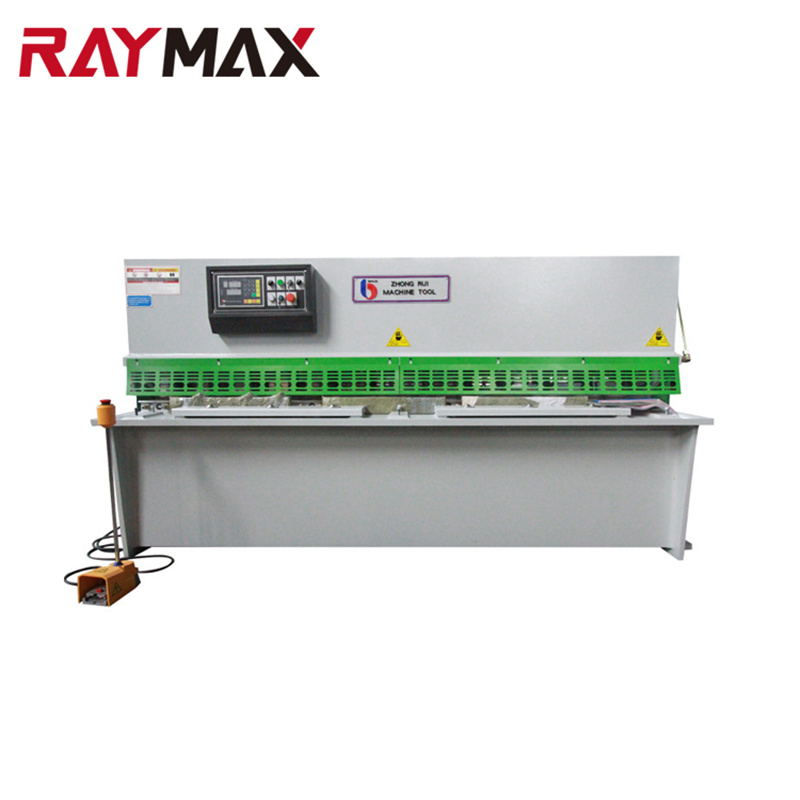

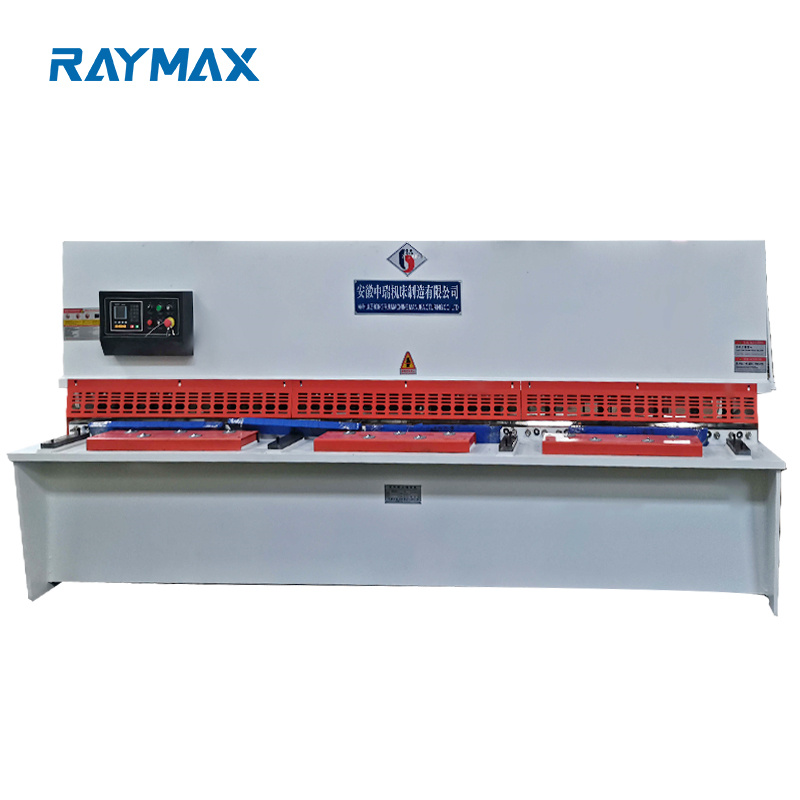

Qc11k-6x2500金属ギロチンせん断ギロチンせん断機-RAYMAX機械

主な機能と特徴

1.第2世代のせん断。
2.溶接鋼板構造、応力除去のための加熱、高強度、高剛性。
3.優れた信頼性品質を備えた高度な統合油圧システム。
4.モーターによるブレードクリアランスの迅速、正確、かつ便利な調整

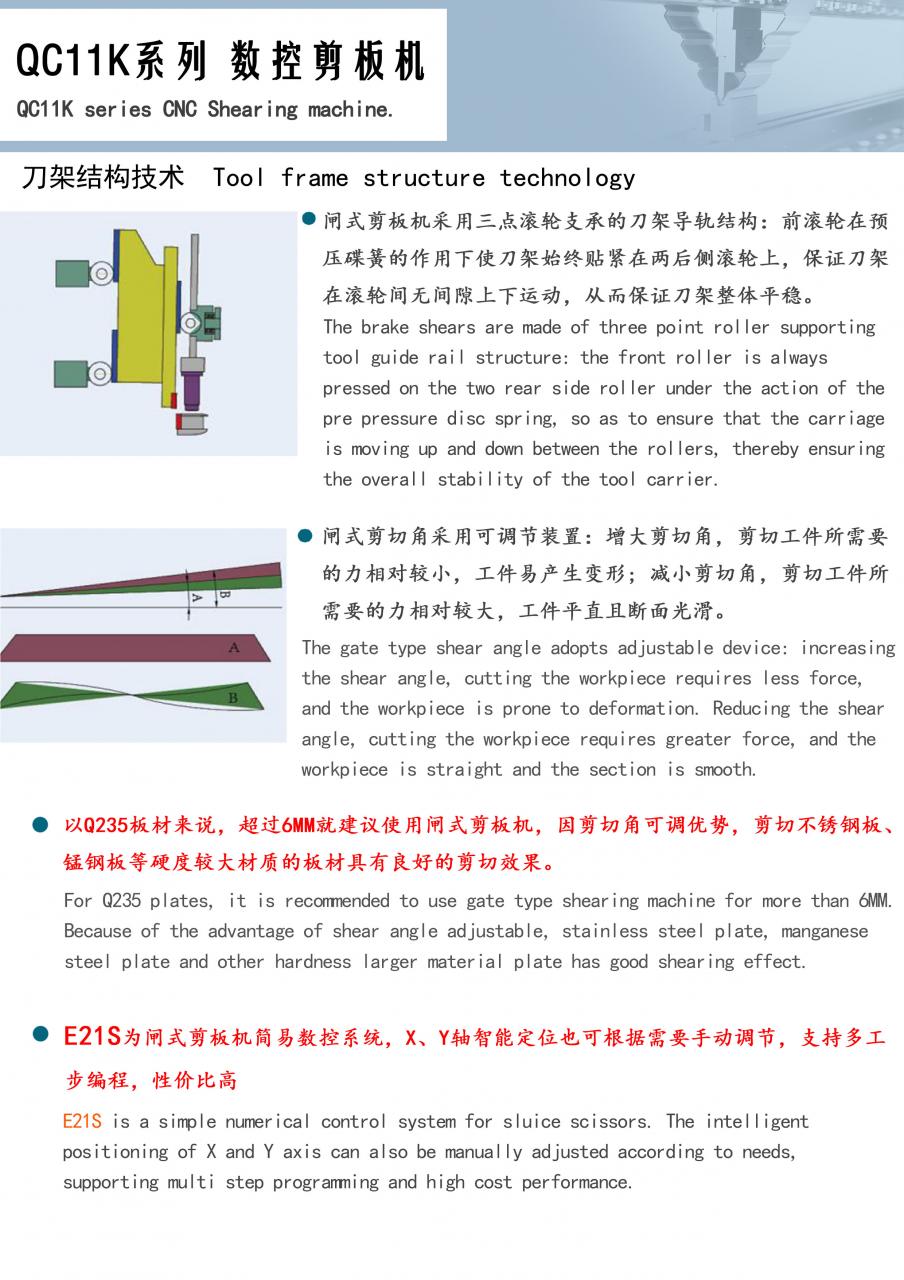

5.調整可能なすくい角により、プレートの変形を最小限に抑えることができます。
6.カッティングビームは内傾斜構造に設計されているため、プレートが落下しやすく、製品の精度も保証されます。
7.セクションでのせん断、シャドウラインカット。
8.電動バックゲージのカウンター。
9.バックサポートデバイス（オプション）。

モデル	軟鋼（450MPA）	切削長さ（mm）	喉の深さ（mm）	バックゲージ範囲（mm）	すくい角調整	1分あたりのストローク	メインモーター	L×W×H（mm）	重量（t）
4×2000	4	2000	80	750	0.5°〜2°	14	5.5	2600×1680×1750	3.8
4×2500	4	2000	80	750	0.5°〜2°	14	5.5	3125×1750×1765	4.5
6×2500	6	2500	80	750	0.5°〜1°30 '	14	7.5	3100×1725×1900	5.3
6×3200	6	3200	80	750	0.5°〜1°30 '	12	7.5	3935×1840×1995	6.5
6×4000	6	4000	80	750	0.5°〜1°30 '	10	7.5	4650×1840×2100	8.5
6×5000	6	5000	80	750	0.5°〜1°30 '	8	7.5	5650×2050×2400	10.5
6×6000	6	6000	80	750	0.5°〜1°30 '	8	7.5	6650×1980×2380	15.2
8×2500	8	6000	80	750	0.5°〜1°30 '	14	7.5	3135×1840×2075	6
8×3200	8	3200	80	750	0.5°〜1°30 '	12	7.5	3850×1990×2050	6.8
8×4000	8	4000	80	750	0.5°〜1°30 '	10	7.5	4650×1890×2075	9
8×5000	8	5000	80	750	0.5°〜2°	7	15	5650×2050×2400	12.5
8×6000	8	6000	100	750	0.5°〜2°	7	15	6805×2115×2715	19.8
10×2500	10	2500	100	750	0.5°〜2°30 '	10	15	3195×1915×2205	8
10×3200	10	3200	100	750	0.5°〜2°30 '	8	15	3895×1900×2235	8.8
10×4000	10	4000	100	750	0.5°〜2°30 '	6	15	4695×1970×2270	9.15
10×5000	10	5000	100	750	0.5°〜2°30 '	5	15	5700×2115×2715	16
10×6000	10	6000	100	750	0.5°〜2°30 '	5	15	6905×2115×2800	22
12×2500	12	2500	100	750	0.5°〜2°30 '	10	15	3195×2000×2210	8.3
12×3200	12	3200	100	750	0.5°〜2°30 '	8	15	3895×1950×2240	9.2
12×4000	12	4000	100	750	0.5°〜2°30 '	5	15	4710×1950×2450	13
12×5000	12	5000	100	750	0.5°〜2°30 '	5	18.5	5750×2115×2800	20
12×6000	12	6000	100	750	0.5°〜2°30 '	5	18.5	7150×2300×3100	29
16×2500	16	2500	100	750	0.5°〜2°30 '	8	15	3215×1970×2340	8.7
16×3200	16	3200	100	750	0.5°〜2°30 '	7	15	3915×1970×2455	11
16×4000	16	4000	100	750	0.5°〜2°30 '	6	15	4715×2010×2590	15
16×5000	16	5000	100	750	0.5°〜3°	5	22	6000×2300×3000	23
16×6000	16	6000	80	750	0.5°〜3°	5	37	7250×2400×3100	36
20×2500	20	2500	100	750	0.5°〜3°	6	22	3235×2020×2465	10.5
20×3200	20	3200	120	750	0.5°〜3°	5	30	4150×2065×2755	18
20×4000	20	4000	120	750	0.5°〜3°	4	30	4955×2125×2885	21
20×5000	20	5000	120	750	0.5°〜3°	4	37	6000×2300×3050	29
25×2500	25	2500	120	750	0.5°〜3.5°	5	37	3465×2130×2710	15
25×3200	25	3200	120	750	0.5°〜3.5°	5	37	4120×2200×3000	21
25×4000	25	4000	120	750	0.5°〜3.5°	4	37	4950×2200×3150	26
30×2500	30	2500	120	750	0.5°〜3.5°	4	37	3465×2170×2770	16
30×3200	30	3200	120	750	1°〜3.5°	3	37	4200×2300×3200	23

番号。	アイテム	パラメータ	単位
1	切削厚さ	16	んん
2	切断長さ	6000	んん
3	バックゲージ範囲	20-1000	んん
4	材料強度	≤450	N/mm²
5	せん断角度	0.5-3	°°
6	ストローク	≥4	（min-1）
7	主なモーター出力	22	KW
	L	7250	んん
8	全体の寸法W	2400	んん
	H	3100	んん
9	機械の重量	35000	kg
