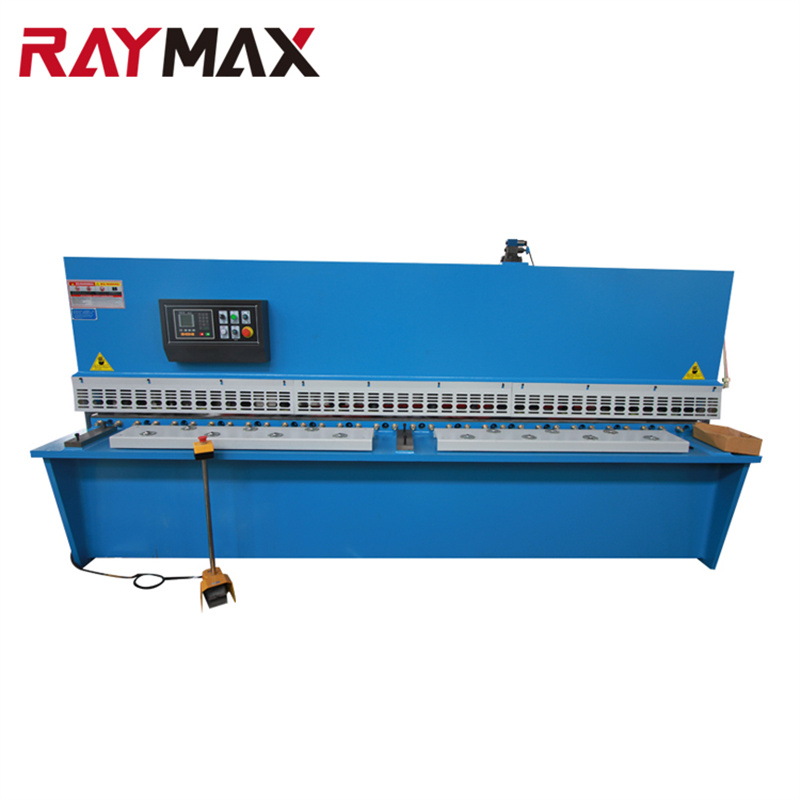

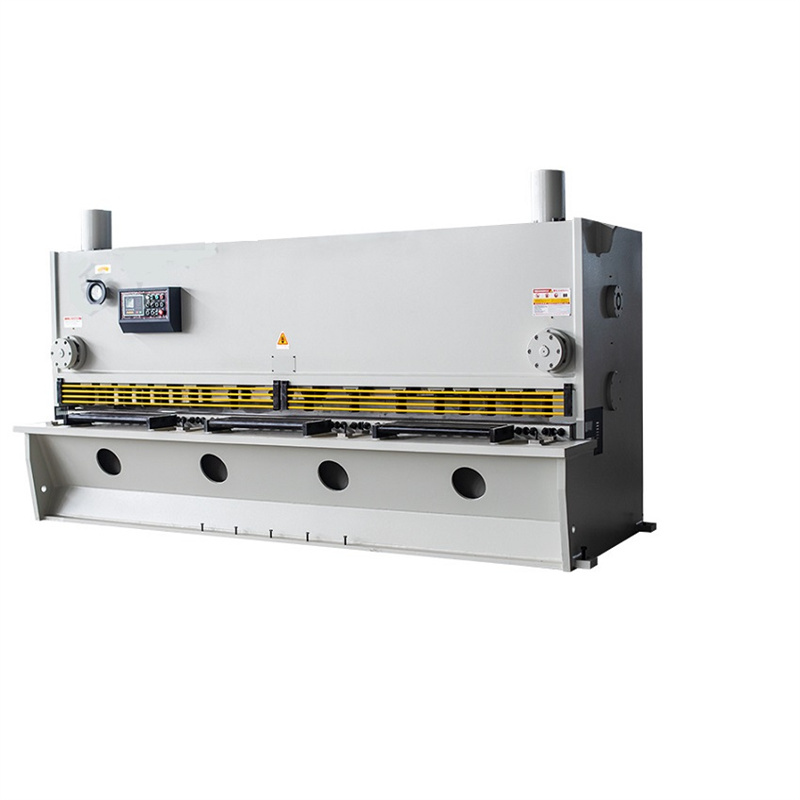

CNC油圧ギロチン| QC11K 10 12 16 mm32004000mm金属ギロチンせん断CNCギロチンせん断機
* EU発の合理化された設計で、工作機械の種類は、ラック、カッターホルダー、オイルシリンダー、油圧コントローラー、バックゲージなどのコンポーネントで構成されています。主要部品、溶接部品の有限要素解析では、焼き戻し、振動、その他の処理方法を使用して応力を排除し、ラックとコンポーネントの構造強度と剛性を確保します。
※カッターホルダーは3点支持ローリングガイドレールを採用し、摩擦を大幅に低減し、カッターホルダー移動時のシームレスなローリングを実現。
*垂直レギュレーターとフロントポジショニングデバイスで構成された左端のフロントホルダー、簡単な操作と高効率。
*シンプルで効果的な調整メカニズムを使用して、CNCシステムを介してブレードのクリアランスを再調整し、切断品質を向上させます。
*細かいボールねじとバーの構造、高性能周波数変換器を使用してX軸を配置し、精度、独自に設計されたタイミング伝送メカニズム、安定性と信頼性を確保します。
*光と影の線は、切断のための手動スクライビングに導電性です。安定した信頼性の高い油圧トランスミッションである統合油圧システムは、油圧作動油の漏れによって引き起こされる問題を大幅に軽減することができます。
*衝撃荷重に耐え、切断時の高い耐摩耗性を備えた高品質の合金工具鋼で作られています。
*人間工学に基づいた設計、簡単なCNCシステム表面を参照して、操作の精度と快適さを向上させます。摩擦を減らし、ワークピースの引っかき傷を防ぐためのローリングボールワークテーブル。安全仕様に沿った斬新で実用的な安全ガード装置は、個人の安全を保護します。繊細なデザイン、ささいなワークは手作業で簡単に行えます。

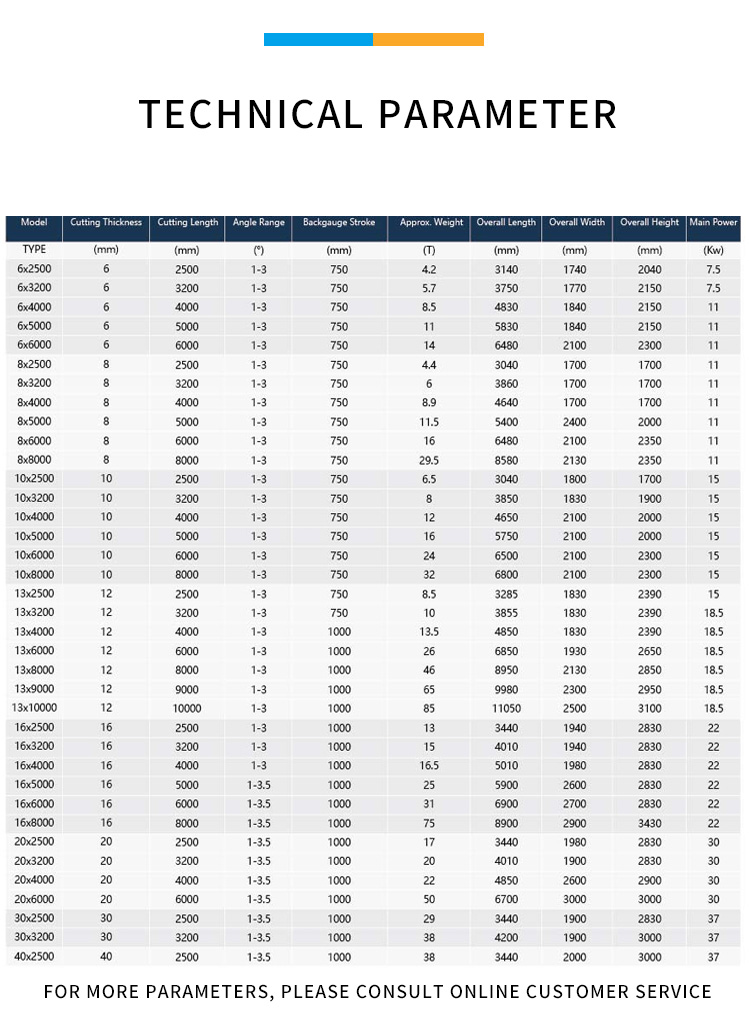

| 油圧スイングビームせん断 | せん断厚さ | せん断長さ | カッティングエンジェル | materail強度 | ストッパー調整範囲 | ストローク時間 | 主力 |
| 4 | 2500 | 1°30 ' | ≤450 | 20-500 | 16 | 5.5 | |
| 4 | 3200 | 1°30 ' | ≤450 | 20-500 | 13 | 5.5 | |
| 6 | 4000 | 1°30 ' | ≤450 | 20-600 | 9 | 7.5 | |
| 6 | 6000 | 1°30 ' | ≤450 | 20-800 | 5 | 11 | |
| 8 | 3200 | 1°30 ' | ≤450 | 20-500 | 8 | 7.5 | |
| 12 | 3200 | 2° | ≤450 | 20-600 | 10 | 18.5 | |
| 16 | 2500 | 2°30 ' | ≤450 | 20-600 | 10 | 18.5 | |
| 16 | 4000 | 2°30 ' | ≤450 | 20-800 | 10 | 18.5 | |
| 20 | 3200 | 3° | ≤450 | 20-800 | 8 | 22 |

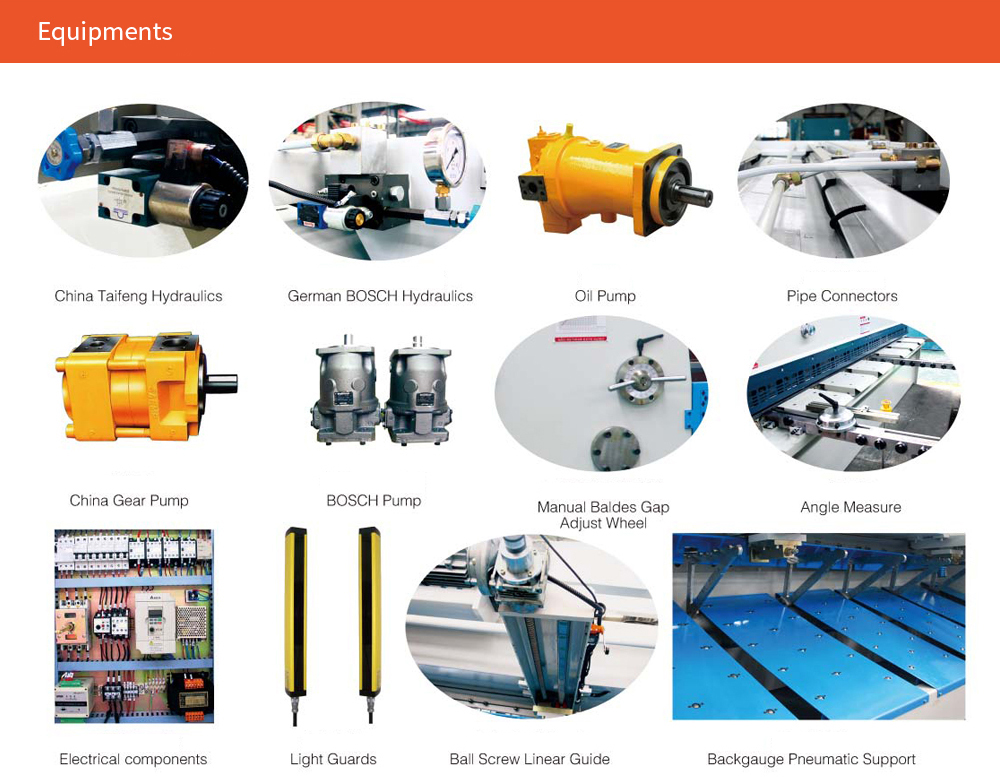

| 主な構成 | |
| メインモーター | ドイツ、シーメンス |
| 電気 | シュナイダー、フランス |
| 油圧バルブ | レックスロス、ドイツ |
| オイルポンプ | サニー、アメリカ |

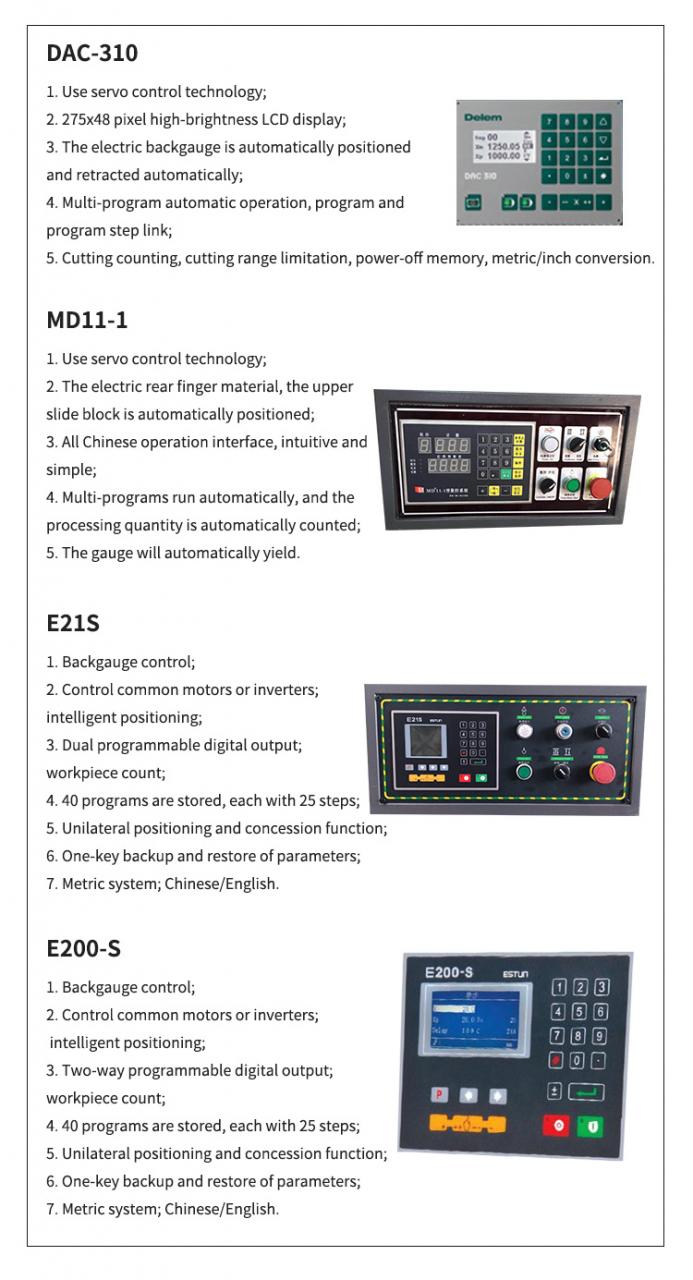

| コントローラ | E21s ESTUN、MD11 |
| 足踏みスイッチ | Karcon、韓国 |
詳細
- 最大切削幅（mm）：4000
- 最大切削厚さ（mm）：16mm
- 自動レベル：半自動
- せん断角度：1.5
- 刃の長さ（mm）：4000mm
- バックゲージトラベル（mm）：20-600 mm
- 喉の深さ（mm）：100 mm
- 状態：新品
- 電力（kW）：11 kW
- 重量（KG）：4000 KG
- 原産地：中国
- 電圧：110v / 220v / 380v / 440vカスタマイズ、110v / 220v/380vオプション
- 寸法（L * W * H）：2800 * 1600 * 1800mm
- 年：2021年
- 保証：2年
- 主なセールスポイント：競争力のある価格
- 対象産業：ホテル、衣料品店、建材店、機械修理店、製造工場、食品・飲料工場、農場、レストラン、家庭用、小売、食品店、印刷所、建設工事、エネルギー・鉱業、食品・飲料店、その他、広告会社
- ショールームの場所：なし
- マーケティングタイプ：新製品2021
- 機械テストレポート：提供
- ビデオ発信検査：提供
- コアコンポーネントの保証：2年
- コアコンポーネント：ベアリング、モーター、ポンプ、ギア、PLC、圧力容器、その他、エンジン、ギアボックス
- 製品名：油圧CNCせん断機
- CNC制御システム：E21 / MD11
- アプリケーション：ステンレスプレート切断
- マシンタイプ：シートプレート用3200mmせん断機
- 原材料：Q235A油圧せん断機
- キーワード：油圧せん断
- 使用法：金属板切断
- タイプ：MS鋼板切断機
- メインモーター：5.5kw
