油圧鉄工機

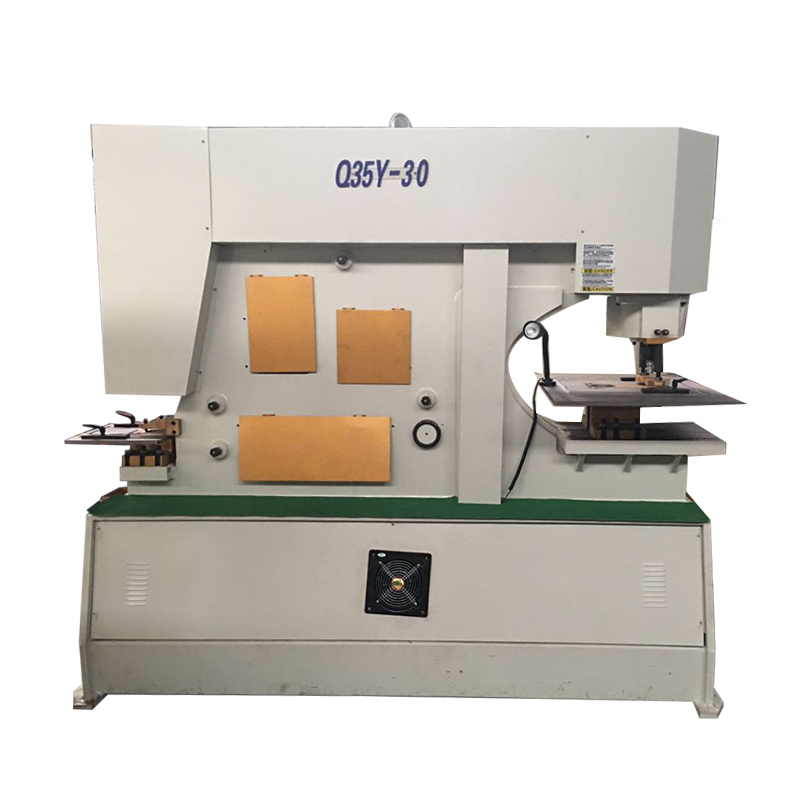

Q35Yシリーズ油圧鉄工は油圧駆動方式を採用しています。鉄工はあらゆる種類の穴を開けることができます。さまざまな金属板、角棒、山形鋼、丸鉄、平棒、プロファイル棒、チャネル鋼、根太鋼を機械で切断、打ち抜き、切り欠きすることができます。

アクセサリーリスト

*穴あけダイのセット
*アングルスチールブレードのセット
*チャンネルブレードのセット
*シャーリングプレートブレードのセット
*ノッチングブレードのセット

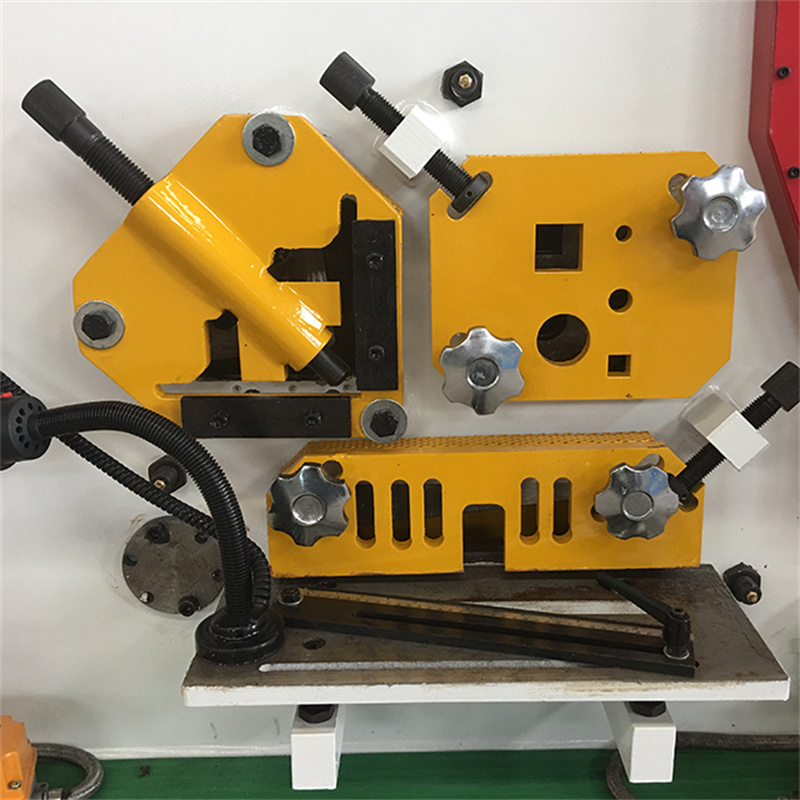

シャーリングステーション

a。丸棒と角棒のせん断：さまざまなサイズに対応する複数の穴があります。調整可能なホールドダウンデバイスは、さまざまなサイズの円形および正方形のバー、チャネル、ジョイストなどをせん断するのに便利です。
b。フラットバーシャーリング：標準装備の象眼細工の目盛り付きの大きな15 "スクエアアーム。高品質の切断のための特別なアンチダイソートブレード。下部ブレードには4つの使用エッジがあります。ネジがあり、シムを必要とせずにギャップを調整できます。
c。アングルアイアンシャーリング：アングルアイアンシャーは、ダイヤモンド型のブレードを使用して、アングルアイアンを45度と90度で切断する機能を備えています。例えば、これはオペレーターに完璧な溶接のために額縁の角を作る能力を与えます。材料の無駄を最小限に抑えた高品質のカットのためのダイヤモンド形のブレード。正確なプレート切断のための簡単に調整可能なホールドダウンデバイス。

パンチングステーション

a。ストリッパーの大きな表示ウィンドウ。
b。操作が簡単なスイングアウェイデザイン。
c。利用可能なユニークなスタイルは、大角度のアイアンパンチングと大チャンネルパンチングを可能にします。
d。迅速な交換交換のためのクイックチェンジカップリングナットとスリーブ
e。ルール付きの大型2ピースゲージテーブルとストップを標準装備。

ノッチングステーション

a。アングルとフラットバーの卓越した切断のためのユニークなデザイン。
b。正確な位置決めのための電気インターロック安全ガードと3つのゲージングストップ。
c。良好な視認性のための換気装置付き。
d。ノッチングステーションには、マテリアルストップ付きの特大のテーブルもあります。

機械仕様

モデル			Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-35	Q35Y-40
処理能力（KN）			750	1100	1400	1700	2000
材料引張強度（Mpa）			≤450	≤450	≤450	≤450	≤450
フラットシャーリング	最大せん断能力（厚さ*幅（mm）		20×330	25×330	30×355	30×400	35×450
			10×480	16×600	20×600	25×600	30×750
バーシャーリング	スクエアバー（mm）		50	50	55	60	65
	丸棒（mm）		50	60	65	70	75
	Cチャンネル（mm）		160×5	200×9	280×11	300×11	320×12
	Iビーム（mm）		160×6	200×9	280×10	300×10	320×10
アングルシャーリング	90°せん断（mm）		140×12	160×14	180×16	180×8	200×20
	45°せん断（mm）		50x5	60x6	60x6	80x8	80x10
穴あけ	最大打ち抜き能力（直径*厚さ）（mm）		Φ30*20	Φ35*25	Φ38*26	Φ40*35	Φ40*40
モーター（KW）			5.5	7.5	11	15	18.5
寸法（mm）		長さ	1860	2355	2680	2800	3200
		幅	790	960	1040	1260	1440
		身長	1900	2100	2300	2400	2450
重さ			2200	4800	6300	7300	980
