油圧プレスブレーキ3メートル160トン高品質CncWc67y-曲げ機

製品説明

精密バックゲージ、サーボモーター、安全保護、高速クランプ、ボールねじ、リニアガイドを備えた油圧プレスブレーキCNC曲げ機。すべてドイツ、アメリカ、オランダ、イタリアのブランドパーツ。曲げの厚さと長さはカスタマイズして製造できます。

高精度バックゲージ

カット可能なグラフィック

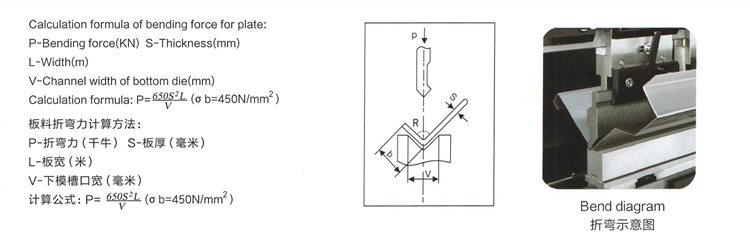

シート曲げ力の計算方法

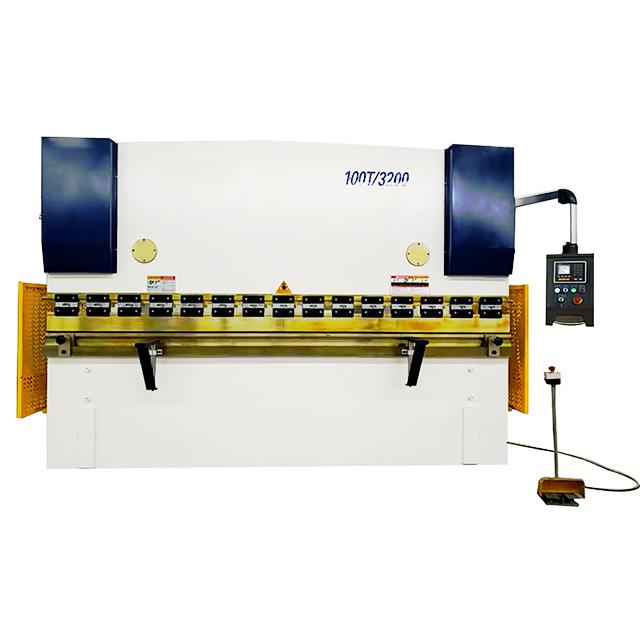

WC67Y/Kプレスブレーキ

• サーボモーター制御
• 最大100個のプログラムを保存
• プログラムごとに最大25ベンド
• ツールライブラリとツールプログラム
• 自動曲げ角度プログラム
• より高いラムとバックゲージ速度
• より高い曲げと位置決め精度

WC67Y/Kの機能

• 溶接機全体の構造により高い剛性を実現。機械は、プレスブレーキの信頼性と精度を保証できるANSYSソフトウェアによって設計されています。
• バックゲージ用モーターはインバーターで制御し、モーターの周波数と電圧を変えることでバックゲージとラムの高い位置決め精度を実現します。

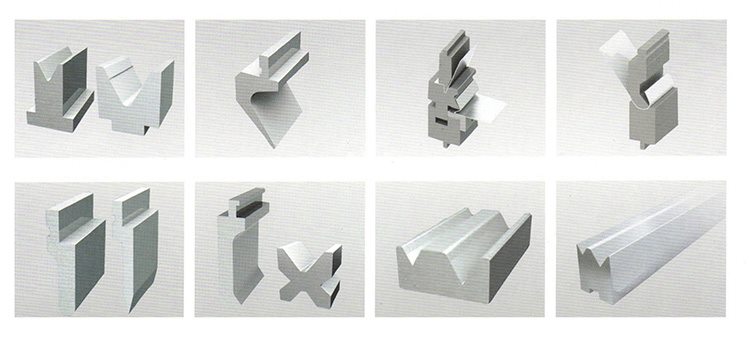

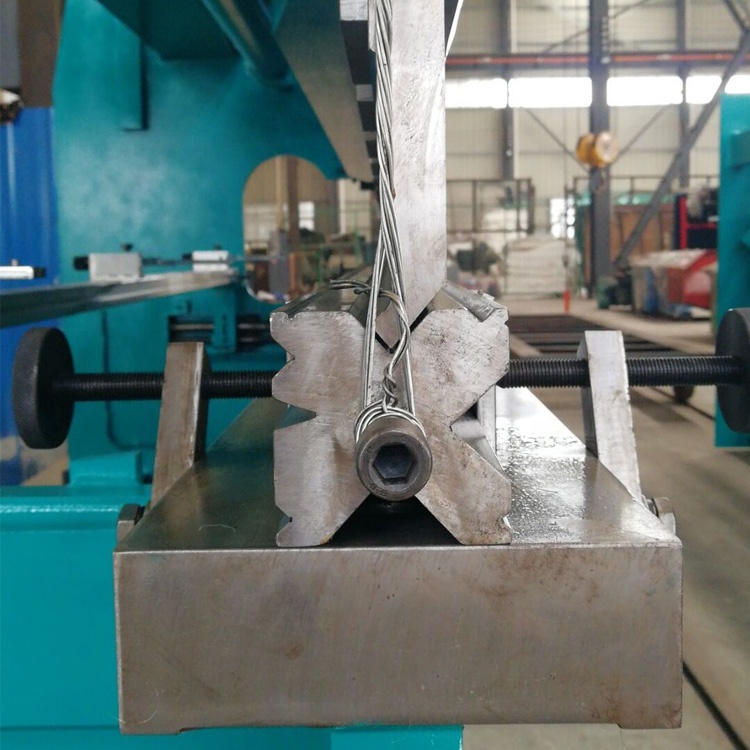

• マルチVダイ、ラジアスダイ、グースネックダイなど、お客様のご要望に応じて、さまざまなパンチとダイをオプションでご用意しております。標準のパンチとダイ一式が無料で付属します。
• X軸（バックゲージ）とY軸（ラムストロークまたはシリンダーストローク）は、最大40グループのプログラムを保存できるE21システムコントローラーでプログラムできます。側面と背面の金属製安全ガードは、ヨーロッパの安全基準を満たしています。
• 油圧過負荷はオーバーフローバルブで保護でき、システム圧力は圧力スイッチで簡単に調整できます。
• 緊急ボタン付きのフットスイッチは、事故が発生したときにすぐに機械を停止することができます。

タイプ	公称圧力	作業台の長さ	列の間隔	喉の深さ	スライドストローク	マックスオープン	モーターのパワー	寸法
	（KN）	（んん）	（んん）	（んん）	（んん）	（んん）	（KW）	（んん）
WC67Y- 40t / 2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t / 2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t / 2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t / 3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t / 3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t / 4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y-100t / 3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y-100t / 4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t / 3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t / 4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t / 3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t / 4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t / 6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t / 3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t / 4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t / 5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t / 4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t / 5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t / 6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t / 5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t / 6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t / 7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t / 6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t / 7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t / 4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t / 6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t / 5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t / 6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t / 7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t / 6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t / 7000	6000	7000	5620	400	320	630	55	7100×2965×4900

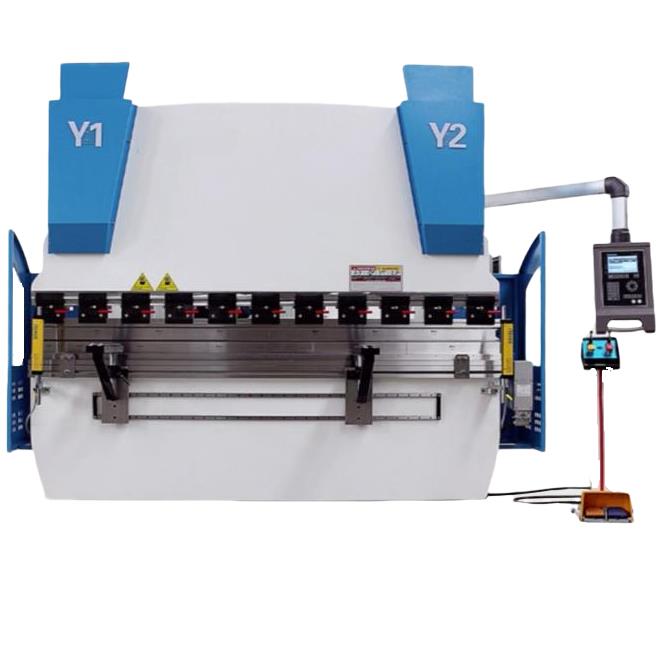

WE67Kプレスブレーキ

WE67Kシリーズ電気油圧サーボプレスブレーキCNC曲げ機は一体型溶接と一体型加工構造を採用しています。

ボディの主要コンポーネントは、ANSYS有限要素解析ソフトウェアで解析されます。これにより、工作機械の信頼性と全体的な精度が保証されます。

両側のメインオイルシリンダーは、従来の機械式バッフル式曲げ機のストローク制御モードを突破し、ドイツから輸入した電気油圧サーボバルブとドイツから輸入したグレーティング定規からなる閉ループ制御モードを採用しています。

WE67YKの機能

• 高度な構成、高精度、高効率のCNC油圧プレスブレーキ
• ホリスティック溶接構造
• 電気油圧サーボシステム、閉ループ制御スライダー同期
• ダブルクラウニングメカニズム
• 3つの1軸を備えた標準構成：
  Y1（左シリンダーの上下）
  Y2（右シリンダーの上下）
  X（バックゲージの前後）
  V（油圧クラウニング）

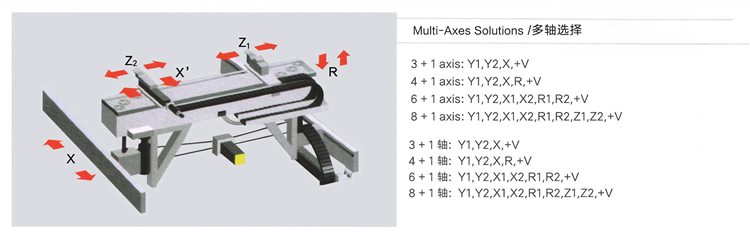

• オプションのバックゲージシステム：
  4軸バックゲージ（X.R、Z1.Z2）
  5軸バックゲージ（XRZ1。Z2、X'）
  6軸バックゲージ（X1。X2。R1。R2、Z1。Z2）

タイプ	公称圧力	作業台の長さ	列の間隔	喉の深さ	スライドストローク	マックスオープン	モーターのパワー	寸法
	（KN）	（んん）	（んん）	（んん）	（んん）	（んん）	（KW）	（んん）
WE67K-40t / 2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t / 2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t / 2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t / 3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t / 3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t / 4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t / 3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t / 4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t / 3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t / 4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t / 3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t / 4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t / 6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t / 3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t / 4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t / 5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t / 4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t / 5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t / 6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t / 5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t / 6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t / 7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t / 6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t / 7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t / 4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t / 6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t / 5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t / 6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t / 7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t / 6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t / 7000	6000	7000	5620	400	320	630	55	7100×2965×4900

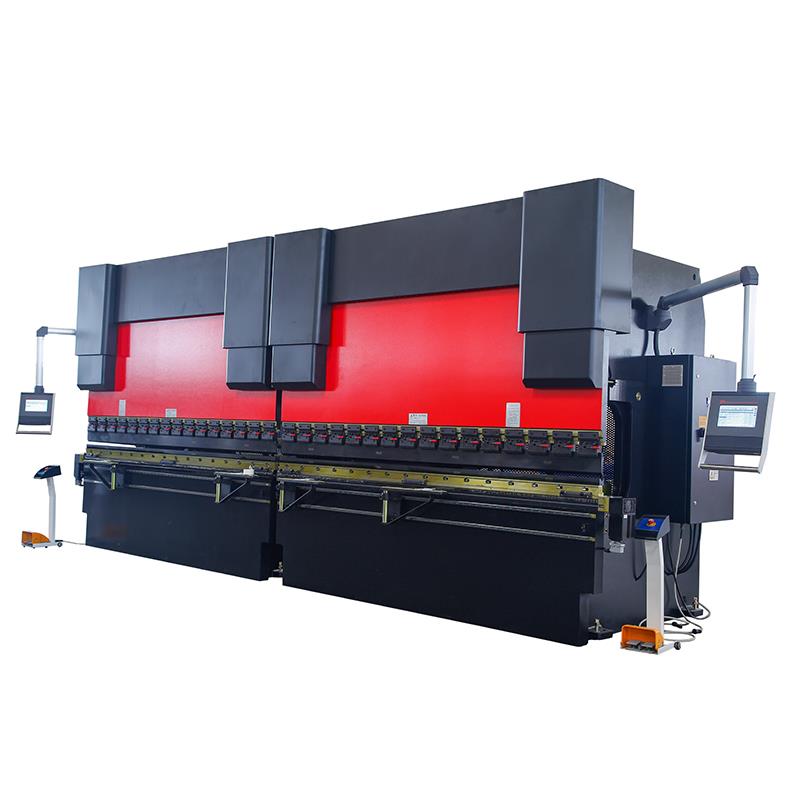

タンデムプレスブレーキ

• デュアルマシンリンケージ同期機器を構成するために、2つの（WC67Y / WE67K）メインフレームが選択されました。
• ダブルマシン複合曲げ機は、特に都市建設、高速道路の街灯柱、電柱などに適した超長尺のワークピースを処理できます。
• 2種類の工作機械は、生産効率を向上させるために別々に使用することもでき、たわみ補正メカニズムが装備されています。
• 同期機構は、機械式液体サーボと機械式ブロックを採用しています。
• この機械は、400トンのプレスブレーキを2セット組み合わせたものです。
• タンデム制御は同期動作を実現します。作業台、左右のウォールボードで1台の機械を組み合わせました。
• 輸送のため、組立構造を採用しています。ラックは剛性が高く、左右のウォールボードに2つのシリンダーが取り付けられ、油圧システムは電気システムの作用下にあり、ドライブラムは機能していませんでした。ラムには上型があり、上型と下型が接触すると、システムが圧力を上げてワークピースを形成します。
• さまざまなダイとさまざまな曲げタイプで、さまざまな形状のワークピースを得ることができます。品質は安定しており、
  信頼性のある。

タイプ	公称圧力	作業台の長さ	列の間隔	喉の深さ	スライドストローク	マックスオープン
	（KN）	（んん）	（んん）	（んん）	（んん）	（んん）
WE67K-500t / 5000	5000	5000	4100	400	320	630
WE67K-500t / 6000	5000	6000	4820	400	320	630
WE67K-500t / 7000	5000	7000	5620	400	320	630
WE67K-600t / 6000	6000	6000	4820	400	320	630
WE67K-600t / 7000	6000	7000	5620	400	320	630
WE67K-700t / 8000	7000	8000	5300	400	320	630
WE67K-700t / 10000	7000	10000	5300	400	320	630
WE67K-800t / 8000	8000	8000	5300	400	320	630
WE67K-1000t / 10000	10000	10000	5300	400	320	630
WE67K-1000t / 12000	10000	12000	5300	400	320	630
WE67K-1200t / 12000	12000	12000	5300	400	320	630
WE67K-1200t / 14000	12000	8600	5300	400	320	630

よくある質問

Q1.私たちの主な製品は何ですか？

A1：当社はRAYMAXのプロ仕様の板金加工機です。 4列プレス機、エンボスドアプレス機、曲げ機、せん断機、cncプラズマ切断機、圧延機、パンチング機、油圧鉄工、溶接機に集中してください。これらの機械はすべて、タンク、パン、トロリーなどで解決されます。

Q2.価格はいつ入手できますか？

A2：通常8時間以内に見積もりを提供します。緊急の提案については、特別にご連絡ください。

Q3.貿易期間とは何ですか？

A3：要件として、Ex-work factory、FOB Dalian、CNF、またはCIFを受け入れます。

Q4.私たちの生産リードタイムはどのくらいですか？

A4：機器の種類によります。
多くの場合、35日以内に商品をお届けします。

Q5.支払い期間とは何ですか？

A5：出荷前のT/TまたはL/Cで確認できます。

Q6.発送時に商品に破損があった場合、どうやって交換しますか？

A6：まず、被害の原因を調査する必要があります。同時に、私たちは自分で保険を請求するか、購入者を支援します。
次に、交換品を購入者に送付します。上記の損傷の責任者が交換の費用を負担します。

Q7.梱包条件は何ですか？

A7：パッキング：コンテナ輸送に適した輸出価値のあるパッケージ。
木製ケース、鉄パレット、プラスチックフィルムなど。

Q8.配達前にすべての商品をテストしますか？

A8：はい、納品前に100％テストを行っています。

Q9：あなたの工場はどこにありますか？

A9：私たちの工場は遼寧省大連にあります。

Q10：あなたの保証は何ですか？

A10：保証：商用稼働後24か月、または出荷日から18か月。ただし、早期の有効期限が必要です。

Q11：30者の出荷前検査を手配できますか？

A11：出荷前検査：サプライヤーの出荷前検査は最終です。購入者の費用に関する第三者による出荷前検査。

Q12：OEMロゴを作成できますか？

A12：はい、あなたが提供した図面付きの製品には、もちろんあなたのロゴを適用します "、

詳細

• スライダーストローク（mm）：320 mm
• 自動レベル：半自動
• 喉の深さ（mm）：450 mm
• マシンタイプ：トーションバー、プレスブレーキ
• 作業台の長さ（mm）：3200
• 作業台の幅（mm）：400mm
• 寸法：3260 * 3100 * 3800mm
• 状態：新品
• 材質/金属加工：真ちゅう/銅、ステンレス鋼、合金、炭素鋼、アルミニウム
• 自動化：自動
• 追加サービス：機械加工
• 重量（KG）：44000
• モーター出力（kw）：37 kw
• 主なセールスポイント：自動
• 保証：1年
• 対象産業：建材店、機械修理店、製造工場、農場、小売、建設工事、広告会社
• ショールームの場所：米国、ブラジル、ペルー、タイ、アルゼンチン、チリ、コロンビア、アルジェリア
• マーケティングタイプ：新製品2020
• 機械テストレポート：提供
• ビデオ発信検査：提供
• コアコンポーネントの保証：1年
• コアコンポーネント：ベアリング、モーター、ポンプ、ギア、PLC、圧力容器、エンジン、その他、ギアボックス
• パワー：油圧
• 原材料：シート/プレートローリング
• 提供されるアフターサービス：海外の機械のサービスに利用できるエンジニア、無料のスペアパーツ、現場での設置、試運転とトレーニング、現場の保守と修理サービス、ビデオ技術サポート、オンラインサポート
• 名前：プレスブレーキ機の価格
• コントローラー：ESTUN E21s
• 制御：ACモーター周波数インバーター
• のど深さ：450mm
• タイプ：油圧曲げ工具
• アプリケーション：ステンレスプレート曲げ
• 認証：ce
• 保証サービス後：ビデオテクニカルサポート、オンラインサポート
