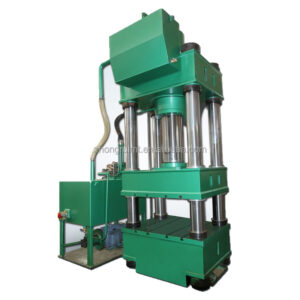

水平油圧プレス機、自動フィーダー付きパンチプレス-RAYMAX Machinery

製品アプリケーション

このシリーズプレスは白黒制御を備えており、PLCは2種類の電気制御システムを制御します。調整、手動および半自動の3つの操作モードがあり、一定の圧力を実現し、そこに2つのクラフト方法を決定することができます。一定の圧力が形成されている場合、抑制後はローリングと自動リターントリップの動きが保証されます。作業テーブルには、製品に反対するだけでなく、分割払いに反対するものがロードされます。ワークピース形成クラフトを伸ばす代わりに、流体圧力パッドとしての使用は依然として許容され、その作業圧力と移動スケジュールは、クラフトのニーズに応じて、規定の範囲で調整することができます。

技術データ
名前		単位	Y32-200	Y32-315	Y32-500	Y32-630	Y32-1600
公称圧力		KN	2000	3150	5000	6300	2*8000
圧力の放出		KN	280	630	1000	1000	1000*2
復帰力		KN	240	600	900	850	2*270
スリッパストローク		んん	710	800	900	900	1200
ストロークを排出する		んん	200	300	350	350	350
最大明け		んん	1120	1250	1500	1500	1800
スリッパのストローク速度	アイドルストロークダウン	mm / s	120	100	100	100	120
	押す	mm / s	5~12	5~12	7~15	5~12	4~9
	戻る	mm / s	95	60	80	85	95
ノックアウト速度	ノックアウト	mm / s	80	55	75	75	70
ノックアウト速度	戻る	mm / s	145	145	170	170	160
テーブルサイズ	Lr	んん	1000	1260	1400	1600	2800
テーブルサイズ	Fb	んん	940	1160	1400	1600	2000
寸法	Lr	んん	2650	3500	3900	4510	5600
	Fb	んん	1350	1500	2150	2250	2600
	身長	んん	3800	4600	5200	5400	6200
一般的な力		KW	15	22	2*22	2*22	3*30
