製品の説明

高出力用10KWファイバーレーザー切断機10000Wファイバーレーザー切断ステンレス鋼は、レーザー切断機2000w / 3000w / 4000w / 6000wを世界クラスのコンポーネントのみで最も厳しい品質基準に組み立て、魅力的な価格で長持ちする品質を保証します。 SmartLineは、さまざまなアプリケーション、製造需要、および予算にわたって世界中で利用されている汎用2Dレーザー切断機です。 5つのサイズで利用可能で、1,000Wから6,000Wのファイバーレーザーの範囲のレーザー出力を備えています。

次の要素が含まれています。

•レーザーカッティングヘッド：Raytoolsレーザーカッティングヘッド;Precitecカッティングヘッド

•CNCコントローラー：CypCut Fscut2000CNCシステム。 BECKHOFFTwinCATタッチスクリーン制御システムHYPCUTTouchFSCUT8000TwinCATCNCシステム

•切断領域：3000x1500mm、4000×20000mm、6000x2000mm、6000x2500mm

•切削速度：最大100m/分。ポジショニング：140m / min;加速度：1.6G

BRAND SmartLineは、さまざまなアプリケーション、製造需要、および予算にわたって世界中で利用されている汎用2Dレーザー切断機です。 5つのサイズで利用可能で、1,000Wから6,000Wのファイバーレーザーの範囲のレーザー出力を備えています。

完全に焼きなましされたフレーム

鉄骨は応力を緩和するために600⁰以上で焼きなましを受けます。自動交換パレットシステムにより、1800kgを超える積載重量が可能です。フレームが重いほど、振動が少なく、精度が高くなります。機械のフレームはねじれや変形を最小限に抑えるように補強されており、機械の頑丈なフレームは鋼棒でシャーシに結合されています。

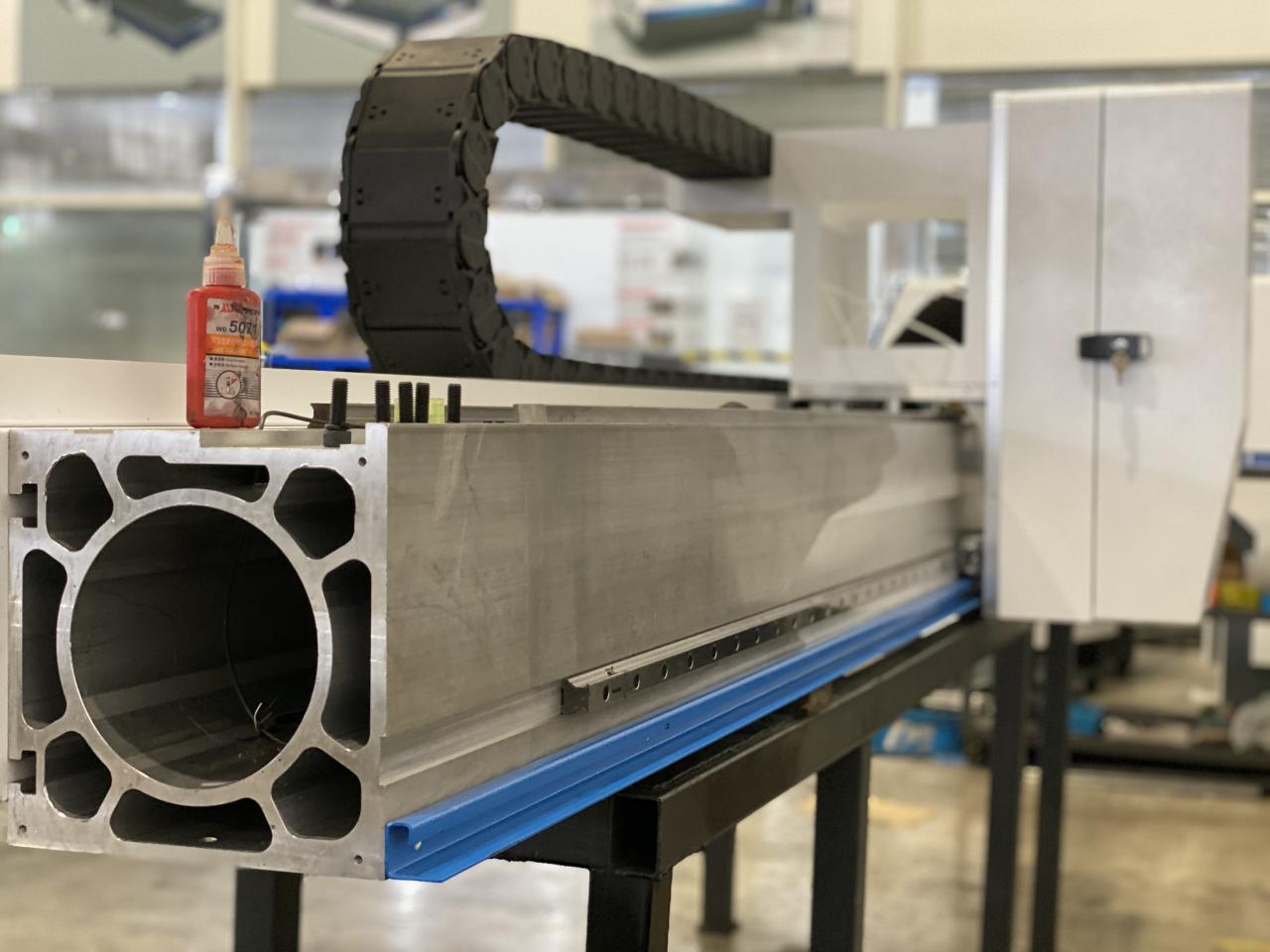

レーザービームセクション

ビーム本体は全体的なアルミニウム鋳造法を採用し、焼きなましは内部応力とプロセスを排除します。プロセスは鋳造→焼きなまし応力→粗加工→振動時効→半仕上げ→振動時効→仕上げ加工であり、機械は焼き戻し、強度、剛性の後に機械加工されますビームの安定性が保証され、ビームの精度を長期間維持することができます。主に高出力レーザー切断機の高速切断に効果的な保証を提供します。

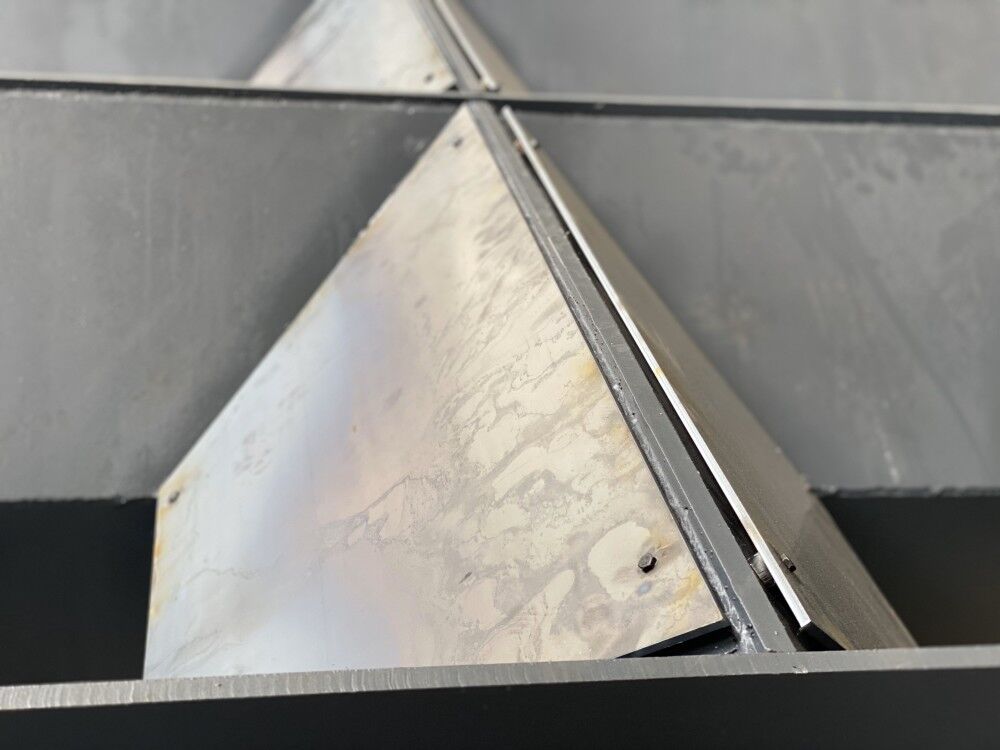

グラファイトアンチバーンテクノロジー

工作機械全体でレーザーを照射できる領域は、厚さ20mmのグラファイト製の焼き付き防止剤で覆われ、保護されています。機械のベッドと作業台の形状が崩れたり、焼けたりしないようにするためです。

運転システム

ビームは一対の精密REXROTH線形ガイドレールに取り付けられており、高度なドイツのALPHAエンジニアリングと精密製造により、今日利用可能な最高品質の線形システムが作成されています。

ベッコフサーボドライブ：集塵システム

このシステムは、VDIガイドライン3677の段落に従って、産業漏れから乾いた粉塵をろ過するために使用されます。フィルターエレメントはコンパクトな多孔質フィルターを使用しています。多くの国では、ステンレス鋼（CrNi）の切断中にろ過された空気を循環させることは禁じられています。したがって、ユーザーは外部にエアダクトを設置することをお勧めします。

CNC制御システム

経済的なレーザー切断制御システムのFSCUT2000レーザー切断制御システム。金属および非金属レーザー切断の分野で広く使用されています。ファイバーレーザー切断の分野でのその卓越した性能のために、膨大な数のハイエンドユーザーによって。

レーザーカッティングヘッド：カッティングヘッドPRECITEC PROCUTTER 2.0

新しいProCutter2.0世代は、パフォーマンスの向上と新しい自動化機能に感銘を受けています。より速く、より簡単に、より効率的に、より耐久性があります–これは、多くの開発により、新世代でレーザー切断がどのように形成されているかです。

プロファイルおよびパイプ切断システム（オプション）

Smartlineシリーズは比類のない多様性を提供します。オプションのチューブおよびパイプ切断システムは、パイプ/チューブを正確に切断する機能を備えており、さまざまな材料、サイズ、および厚さで作られた精密部品を必要とするすべての人にとって必要です。

レーザーソースドイツIPGファイバーレーザー共振器

IPG 12000W イッテルビウムレーザー共振器

IPG 4000W イッテルビウムレーザー共振器

IPG 6000W イッテルビウムレーザー共振器

機械の寸法と重量
機械モデル	3015	4020	6020	6025	8025
長さ（mm）	10000	11200	14000	14000	10800
幅（mm）	3080	4100	4100	4750	4750
高さ（mm）	2250	2250	Z軸（mm）	100	100
重量（kg）	12000	15000	最大シート重量（kg）	1100	1800

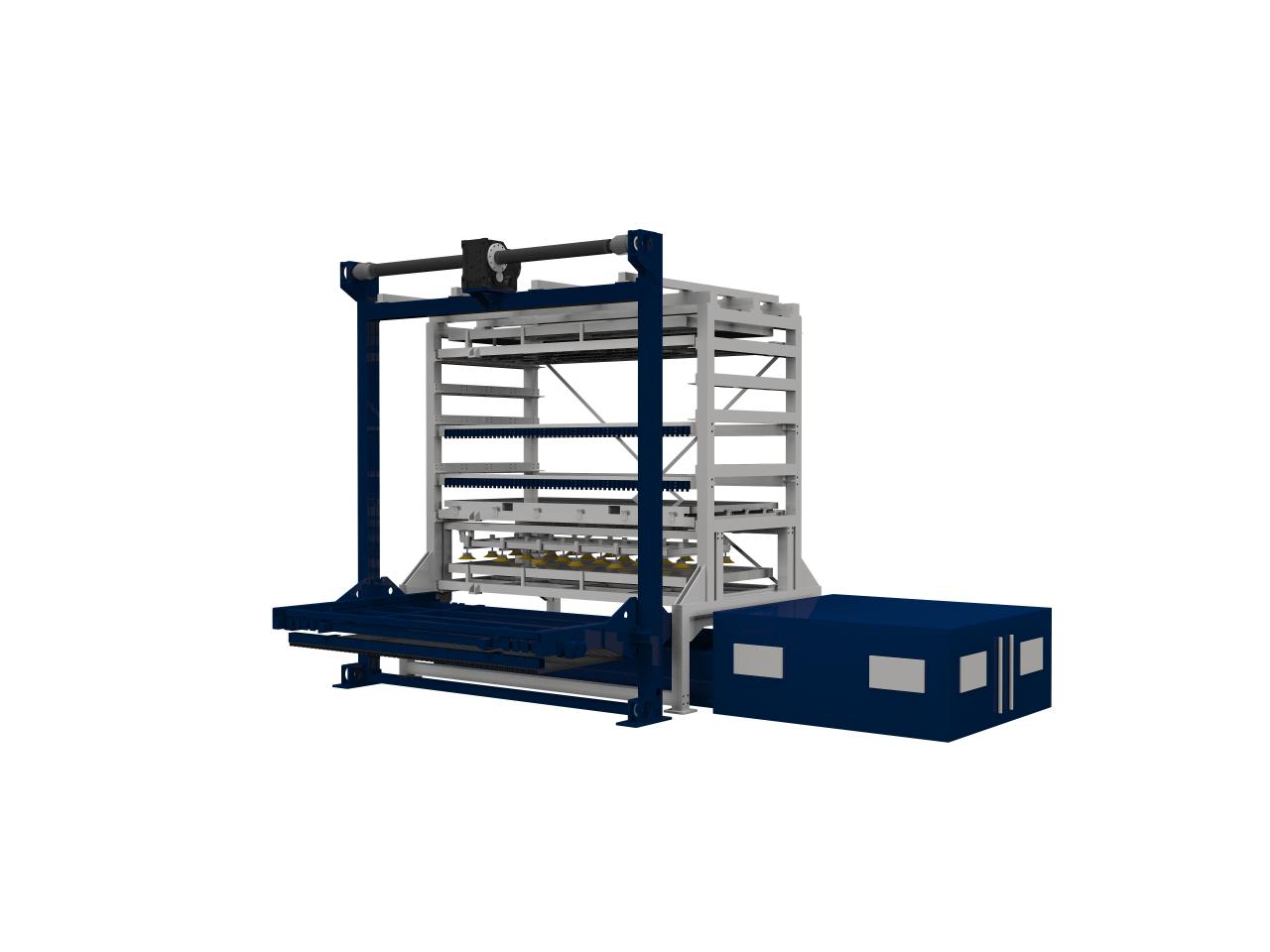

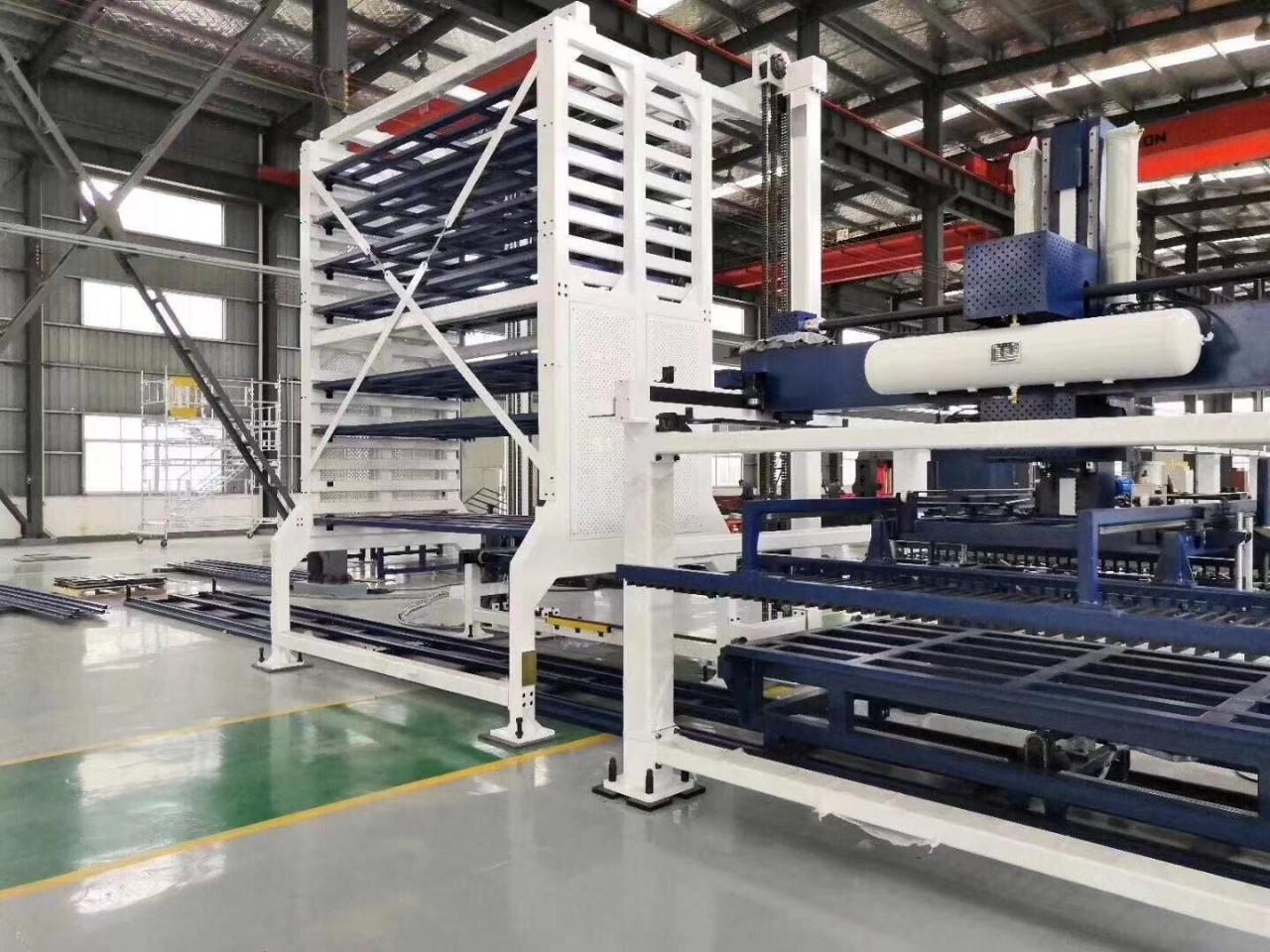

ローダーおよびアンローダーBRGシステム2.0用のオプション ローダー＆アンローダーBRG System 2.0は、材料の流れを最適化する自動化されたソリューションであり、作業中の安全性とプロセスの安全性の両方を向上させます。含まれるソリューションは、単純な操作から完全に自動化された操作まで多岐にわたります。

現在、廃棄物の削減と省資源の観点から製品パッケージの見直しを行っています。また、製品開発の設計段階から輸送効率の向上にも取り組んでいます。

1.木製ケースは燻蒸処理後のものです。木材の検査が不要で、輸送時間を節約できます。

2.機械のすべてのスペアパーツは、主にパールウールを使用したいくつかの柔らかい素材で覆われていました。

3.一番外側は、型枠が固定された木製のケースです。

4.木製ケースの底にはしっかりとした鉄製のジャッキが付いており、手渡しや持ち運びに便利です。

私たちのサービス

干渉計を使用すると、切断中のマシンのX軸とY軸の動きが記録され、精度が確保されます。出荷前に機械が正確に調整されるように調整が行われます。 X軸とY軸を測定するために大理石テストが実行され、機械の長さに沿って完全なレベルと位置合わせが確実に行われるように必要な調整が計算されます。コリメータがガイドレールの全長に沿って実行され、真直度がテストされます。線形精度の線形精度を確保するために、必要に応じて調整が行われます。
