工場全自動160トン4000mmCNC油圧プレスブレーキ、160トンプレスブレーキCe証明書-RAYMAX Machinery

製品の説明

油圧プレスブレーキの全体構造：

完全にヨーロッパ風のデザイン、流線型の外観、モノブロック、たわみモーメントに強い溶接鋼フレーム、ST44A1材料による高張力。

CNSanduan PRESS BRAKEには、E210またはDELEM DA41が組み込まれています。CNC制御は、機械の重要な操作のフェイルセーフ操作を提供するだけでなく、曲げプロセス全体の実行においてオペレーターにかなりの支援を提供します。

高精度、高効率、シンプルで便利な操作、優れたパフォーマンス、手頃な価格、最高のサービス。

手動R軸で標準2軸（YおよびX）のCNC制御を提供します。

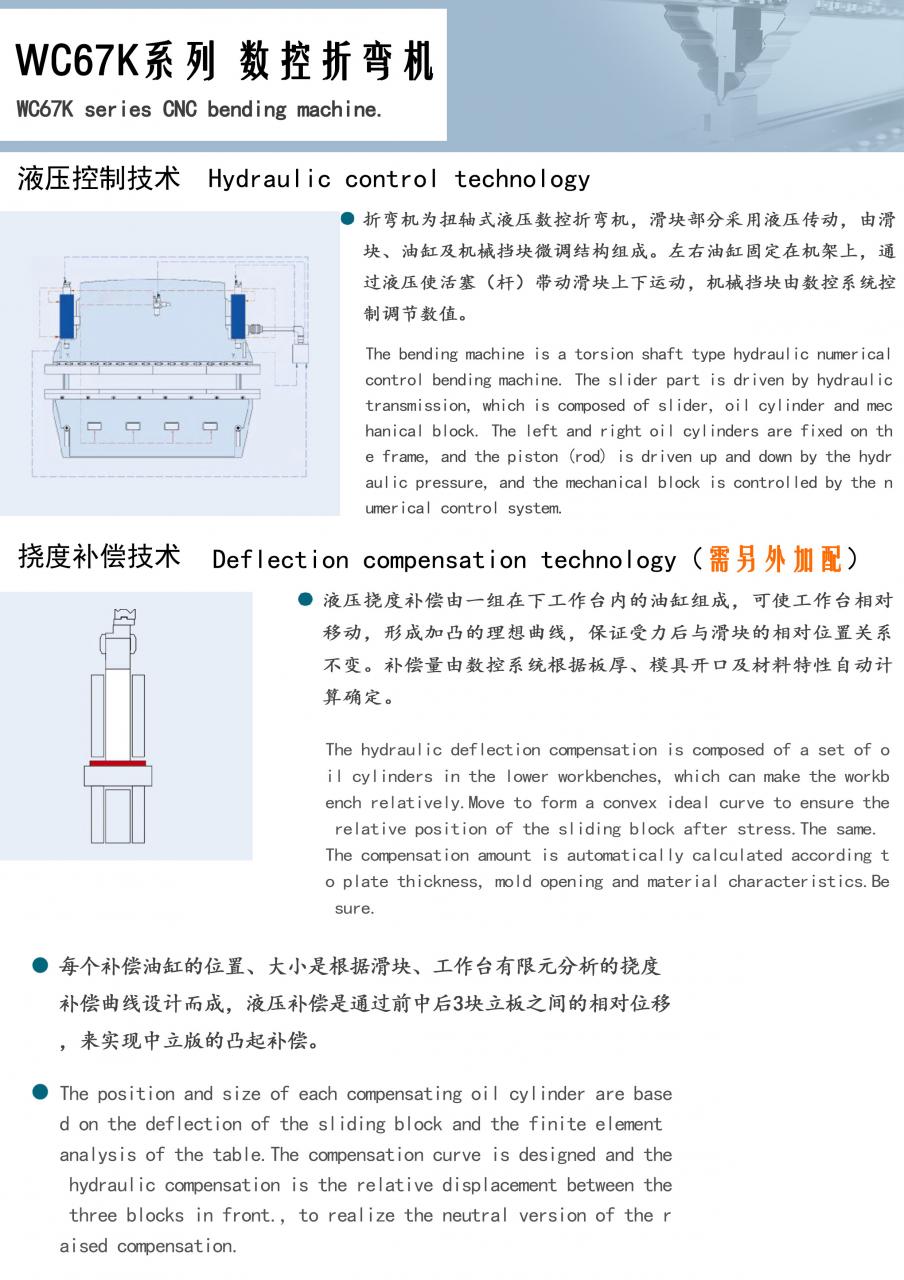

油圧系：

統合された油圧制御システムを採用し、より信頼性が高く、メンテナンスが容易です。油圧システムはボッシュ製です–
レックスロス、ドイツ。

非常に信頼性が高く正確なBosch–Rexrothバルブが調整回路に使用されています。すべての完全な作業サイクルは、油圧バルブの制御によって達成できます。

シリンダー内のすべてのシールは、最も有名なブランドである米国のPARKERであり、高品質で高性能です。

過負荷オーバーフロー保護は油圧システムに装備されており、漏れがないことを保証でき、オイルレベルを直接読み取ったり確認したりできます。

定格荷重での連続動作、安定動作、高精度。

電気系統と安全インターロック：

CE規格に適合するように設計され、SIEMENSブランドの自動化および電気機器で構成される冷却システムを備えた電気パネル。

操作の安全性を確保するための保護フェンスと安全インターロック。移動可能な片手ペダルスイッチがあり、簡単に
動作します。

安全スイッチ付きフロントサイドカバー、バックライト安全ガード（カテゴリー-4）、CE規制に準拠したフットペダル。

欧州連合CE認証およびISO品質システム認証による機械

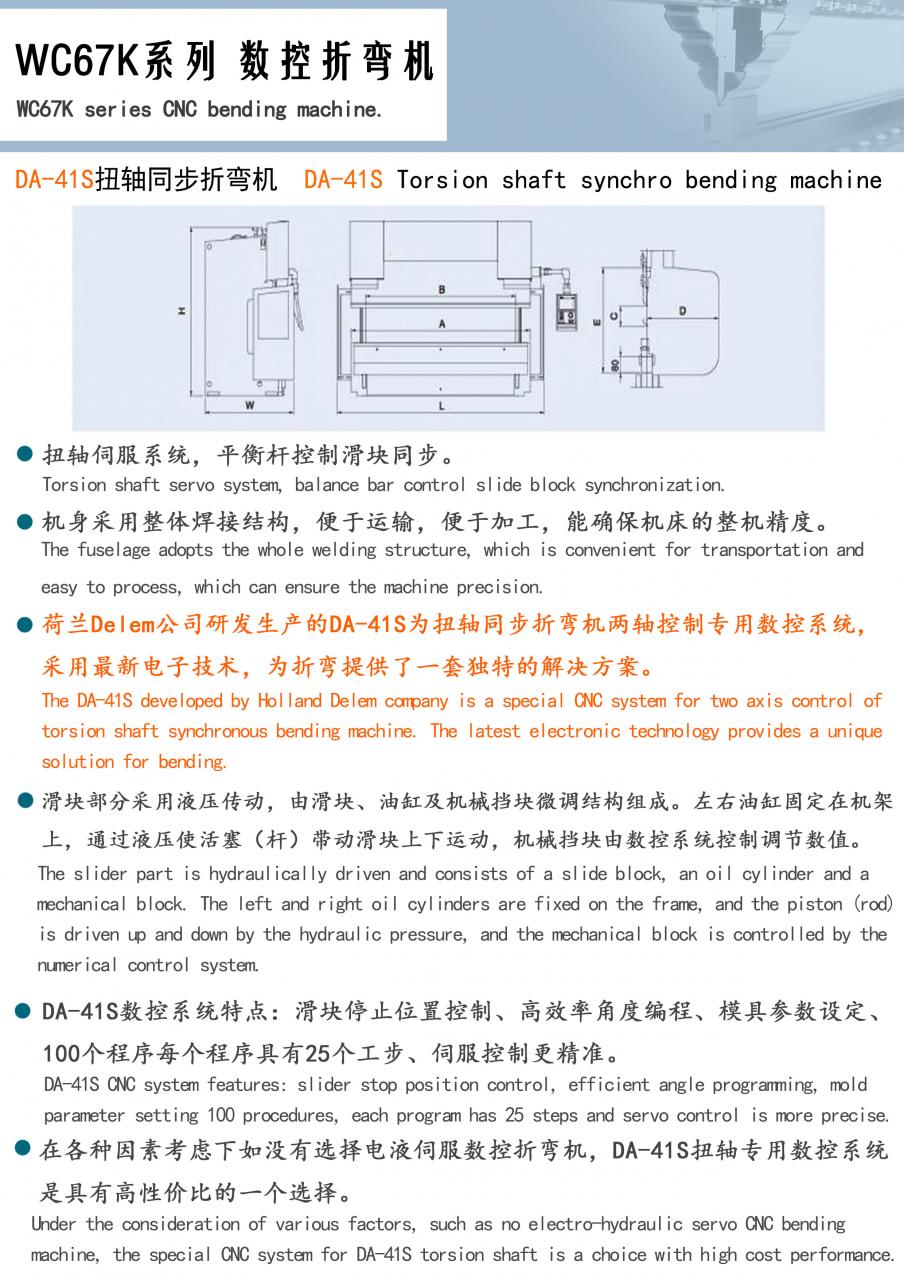

シンクロ制御システム：

スライドシンクロシステム：構造がシンプルで精度の高いスチールトーションバーシンクロシステムを採用し、ビーム間の平行度が同期に使用されることを保証します。

スライドの両端には2つのシンクロフォークがあり、システムはブレーキの精度を向上させるために上型補正を使用しています。

作業台は特別なデザインを採用し、下部工具のクラウニング歪み量を効果的に低減します。

曲げ深さ調整とRAM構造：

曲げ精度と再現性の一貫性は、調整可能な深さの自動（数字の読み取り）および電動（E210またはDA41 CNC制御）調整可能なシンプルな機械システムによって実現されます。

ラムをゆっくりと上に動かすことができるため、オペレーターはワークピースを簡単に制御できます。

上部ツールのユニバーサル固定面は、ツールの最も遠いクランプ要件を満たすことができます。

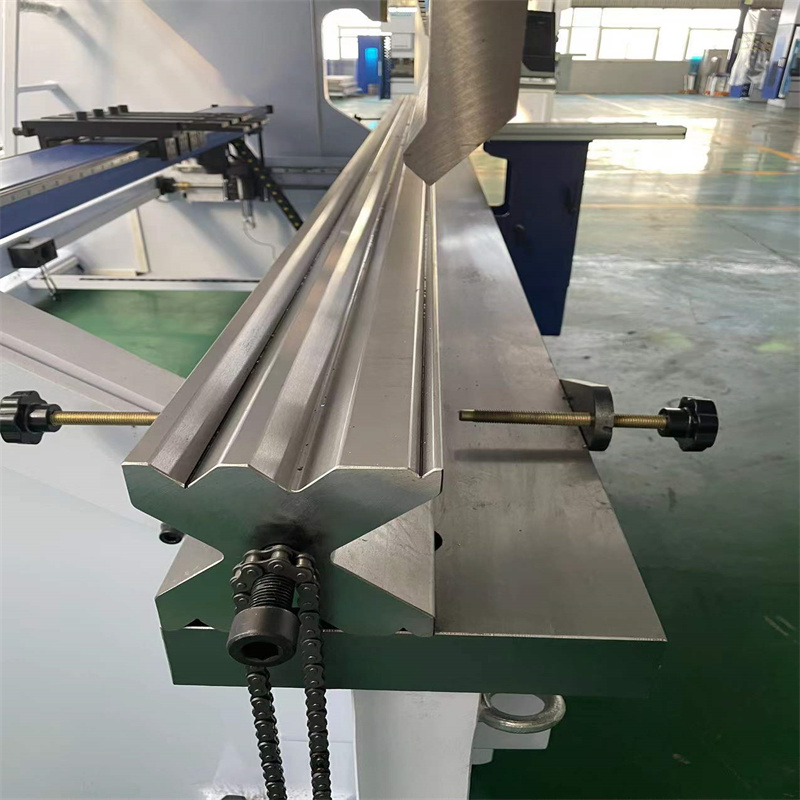

硬化および研磨された標準セクション上部および4Vダイ下部ツール（4x1000 mmセクション）。

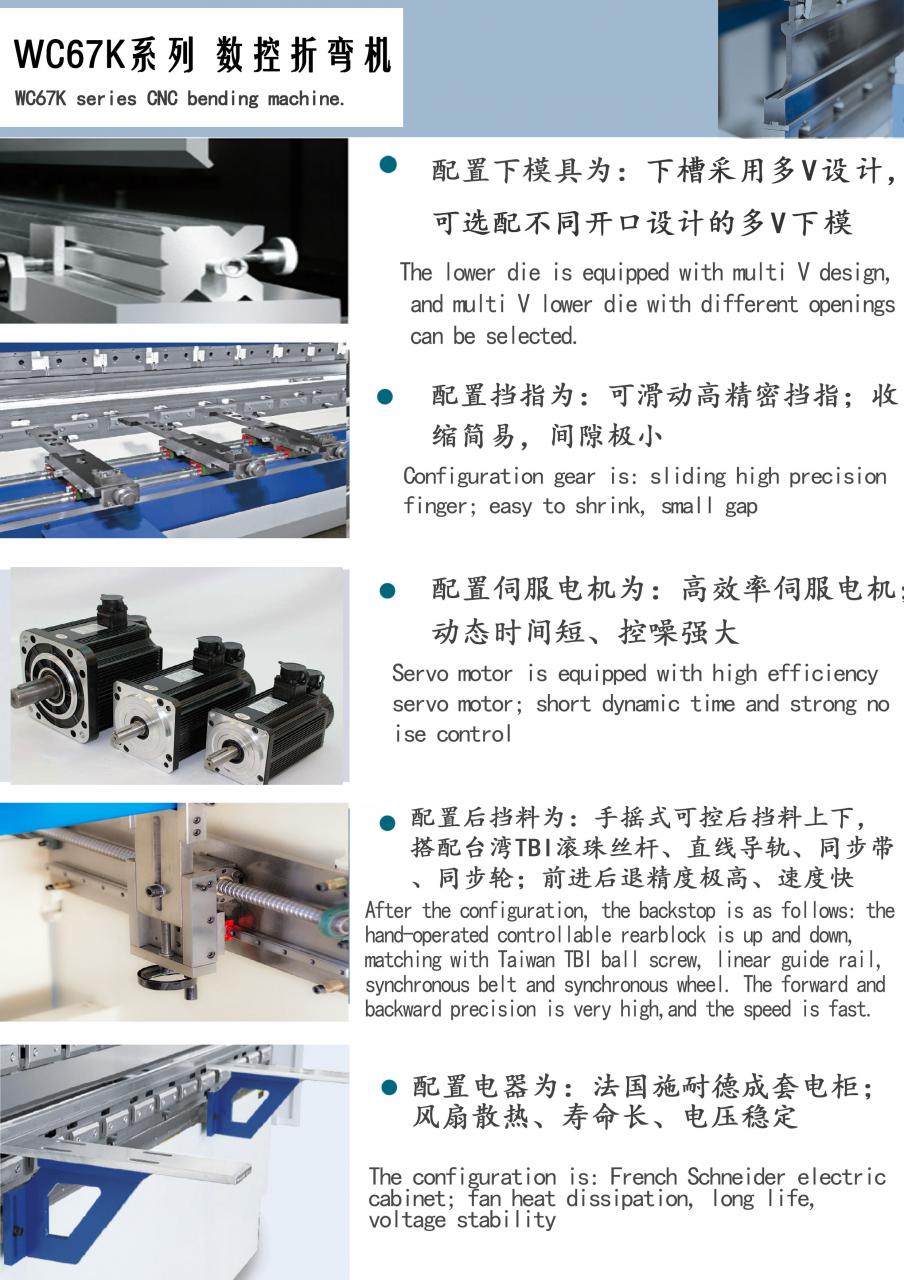

サーボ電動バックゲージ（標準）

ACサーボモーター駆動のボールねじシャフトによるX軸と0.01mmの精度のリニアベアリングを備えたCNCバックゲージシステム。

バックゲージはタンク式ゲージ構造で十分な機械的強度と剛性を備えています。

高精度ボールねじとリニアガイドウェイ。特別なフィンガーストップ設計により、バックゲージの範囲が広がります。

モデル	公称圧力（Kn）	の長さテーブル（mm）	距離住宅間（んん）	喉深さ（mm）	ストローク（mm）	開ける高さ（mm）	主要モーター（Kw）	重量 (t)	全体寸法（LWH）（mm）
WC67K-63 / 2500	630	2500	2000	320	150	380	5.5	5	28751650*2350
WC67K-63 / 3200	630	3200	2700	320	150	380	5.5	5.5	380016502450
WC67K-100 / 3200	1000	3200	2700	400	180	440	7.5	7.5	381017502530
WC67K 125/3200	1250	3200	2700	400	180	440	7.5	8.2	382018002530
WC67K-125 / 4000	1250	4000	3200	400	180	440	7.5	9	460018002580
WC67K 160/3200	1600	3200	2700	400	180	450	11	10.8	383018702560
WC67K 160/4000	1600	4000	3200	400	180	450	11	11.5	461019202700
WC67K-200 / 3200	2000	3200	2700	400	180	450	11	12.5	390019202560
WC67K-200 / 4000	2000	4000	3200	400	180	450	11	13.8	462019502700
WC67K-200 / 6000	2000	6000	4800	400	180	480	11	18.5	608019502900
WC67K-250 / 3200	2500	3200	2700	400	200	480	15	15	390021502950
WC67K-250 / 4000	2500	4000	3200	400	200	480	15	16.5	408021503000
WC67K-250 / 5000	2500	5000	4000	400	250	560	15	17.5	508022003250
WC67K-250 / 6000	2500	6000	4800	400	250	560	15	20	608022003400
WC67K-300 / 4000	3000	4000	3200	400	250	560	22	19	408022003200
WC67K-300 / 5000	3000	5000	4000	400	250	560	22	21	510022003300
WC67K-300 / 6000	3000	6000	4800	400	250	560	22	24	620022003500
WC67K-400 / 4000	4000	4000	3200	400	320	630	30	25	410024003500
WC67K-400 / 5000	4000	5000	4000	500	320	630	30	28	520026003700
WC67K-400 / 6000	4000	6000	4800	500	320	630	30	38	620026504800
WC67K-500 / 4000	5000	4000	3200	600	320	630	37	40	420028004600
WC67K-500 / 5000	5000	5000	4000	600	320	630	37	45	520028004900
WC67K-500 / 6000	5000	6000	4800	600	320	630	37	50	620028005200
WC67K-600 / 5000	6000	5000	4000	600	320	630	45	58	520030005300
WC67K-600 / 6000	6000	6000	4800	600	320	630	45	63	620030005600
WC67K-800 / 5000	8000	5000	4000	700	350	800	55	75	520035005600
WC67K-800 / 6000	8000	6000	4800	700	350	800	55	85	620035005800
WC67K-1000 / 6000	10000	6000	4800	700	400	800	55	105
