主な特徴
1.溶接鋼構造は、応力を除去するために焼ならしと高周波振動を行い、工作機械の全体的な精度を確保することにより、優れた剛性、歪み防止、および傾斜防止機能を備えています。
2.両側のマスターシリンダーは、電気油圧式CNC曲げ機CNC軸に属しており、Y1、Y2軸は、ドイツから輸入された油圧サーボバルブおよびドイツのハイデンハイングレーティング閉ループ制御と同期して互換性があり、正確なフィードバック、スライダーは正確に動作し、繰り返しますスライダーの精度と平行精度は/-0.01mmに達する可能性があります。
3.曲げ中のワークピースのスライダー変形の影響に対処するための、ワークテーブル（V軸）用の自動油圧凸面補正システム。 CNCシステムによって自動的に調整される補正の数。便利で正確です。 （オプションの機械的補償テーブル構造）

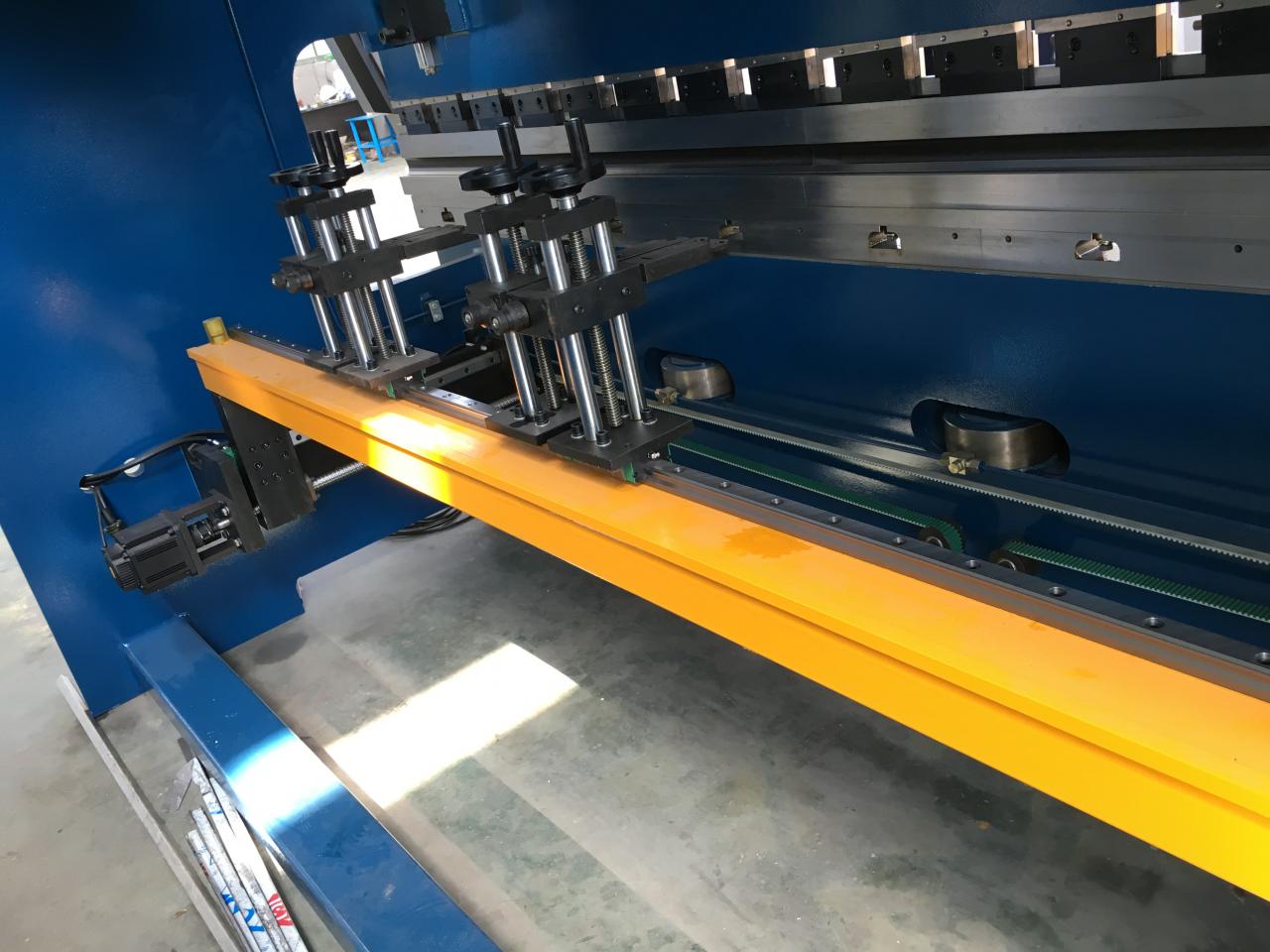

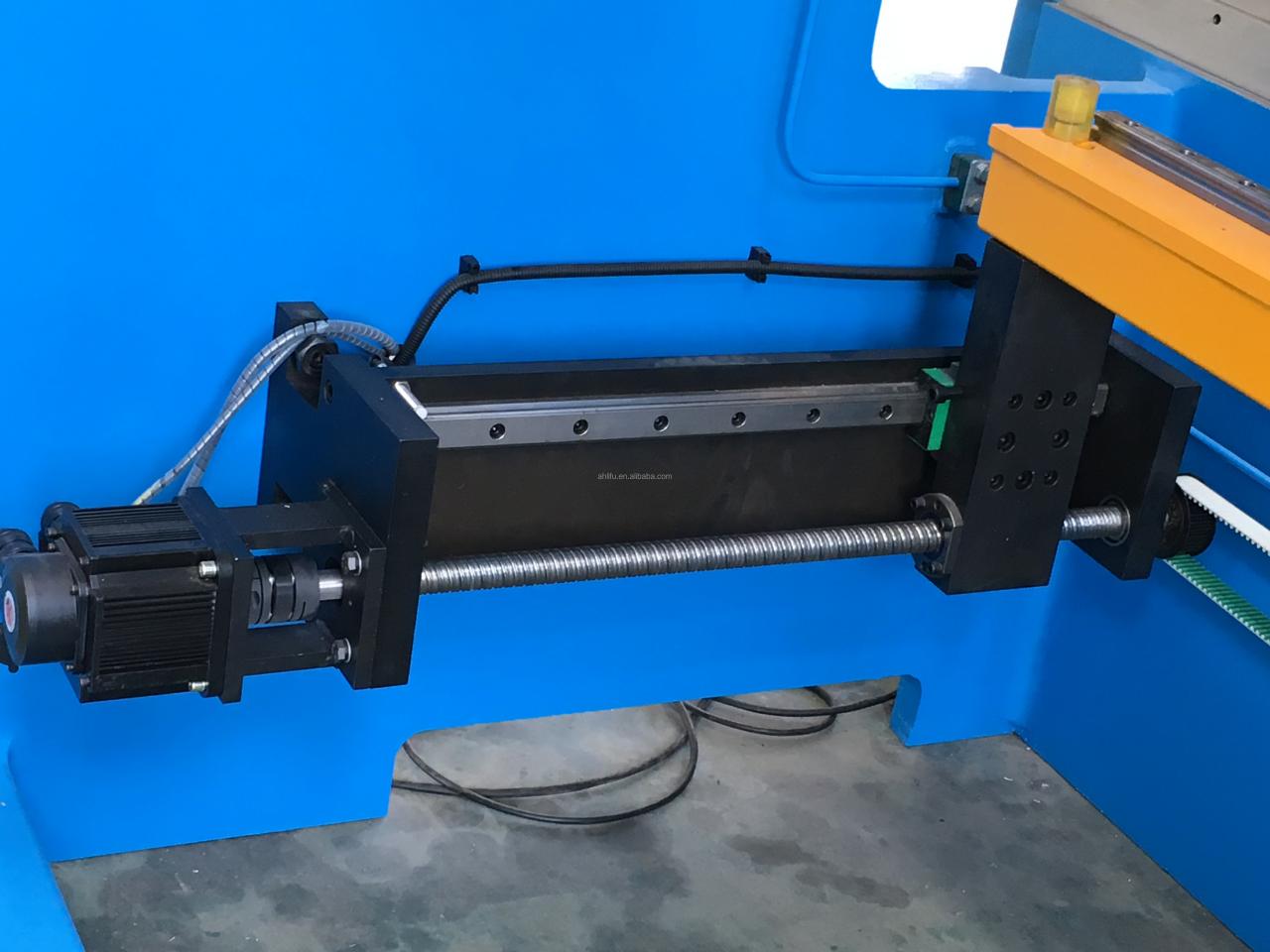

4.バックゲージ（前後位置）はCNC曲げ機のX軸で、サーボモーター、CNCシステム、精密ボールねじによる伝達、リニアガイド、同期ベルトホイール、高速走行、正確な位置決めデータ。 （ユーザーは、R軸またはR1軸、R2軸、Z1軸、Z2軸などを拡張できます。）
5.フロントフィードデバイスは、精密リニアガイドを介して横方向に移動し、アーム間の間隔を簡単に制御します。高さレベルを調整可能で、ワークの曲げの利便性が大幅に向上します。
6.たわみ補正機構に対応した高速クランプパレット曲げ金型付き。高精度・高効率の曲げ加工を実現する複合型モジュラーCNC曲げ金型。さまざまな作業条件で便利な下型の位置を調整します。
7.機械の両端には、スライドと作業台の間の正確な距離を測定するために使用されるグレーティング定規が装備されています。機械フレームにCタイプのプレートを装備し、Cプレートにグレーティングを取り付けて、スライダーの位置に対するカラムの変形の影響を排除します。スライダー位置フィードバックデータは、推定サーボバルブ制御信号S1〜S2と出力に即座に数値制御システムに転送され、2つの油圧サーボバルブ出力フローを制御して、2つのシリンダーが同期するようにします。
4点位置決め、良好な安定性、Y1、Y2軸のアクティビティビーム構造は、個別にプログラムでき、部分的な状態で植えることができ、テーパー曲げ（傾斜曲げ）が可能です。
曲げ成形後の圧力維持を中断してワークの弾力性を低減し、圧力維持時間を設定できます。
8.機械の周りの安全バリア、および安全作業を確実にするための光電保護装置。 （オプションのレーザー保護装置）
技術的パラメータ
| いいえ | アイテム | 価値 | 単位 |
| 1 | 公称力 | 1000 | KN |
| 2 | 作業台の長さ | 2500 | んん |
| 3 | 穴の間の距離 | 2020 | んん |
| 4 | 喉の深さ | 320 | んん |
| 5 | ラム旅行 | 120/150 | んん |
| 6 | 最大開口高さ | 320/350 | んん |
| 7 | 主力 | 7.5/11 | KW |
| 8 | 喉の深さ | 320 | んん |
| 9 | 重さ | 6000 | kg |
| 10 | 寸法 | 2500*1600*2400 | んん |
主なアウトソーシング部品
| いいえ | 部品名 | アウトソーシングメーカー |
| 1 | 同期制御比例弁 | ボッシュレックスロス |
| 2 | 比例圧力制御弁 | ボッシュレックスロス |
| 3 | オイルポンプ | ボッシュレックスロス |
| 4 | シールリング | 日本バルクア |
| 5 | チューブコネクタ | EMB |
| 6 | モーター | シーメンス |
| 7 | 電気 | シュナイダー |
| 8 | ボールねじ | 台湾HIWIN |
| 9 | リニアガイド | 台湾HIWIN |
| 10 | グレーティング定規 | ハイデンハイン |
| 11 | サーボモーター | ESTUN |

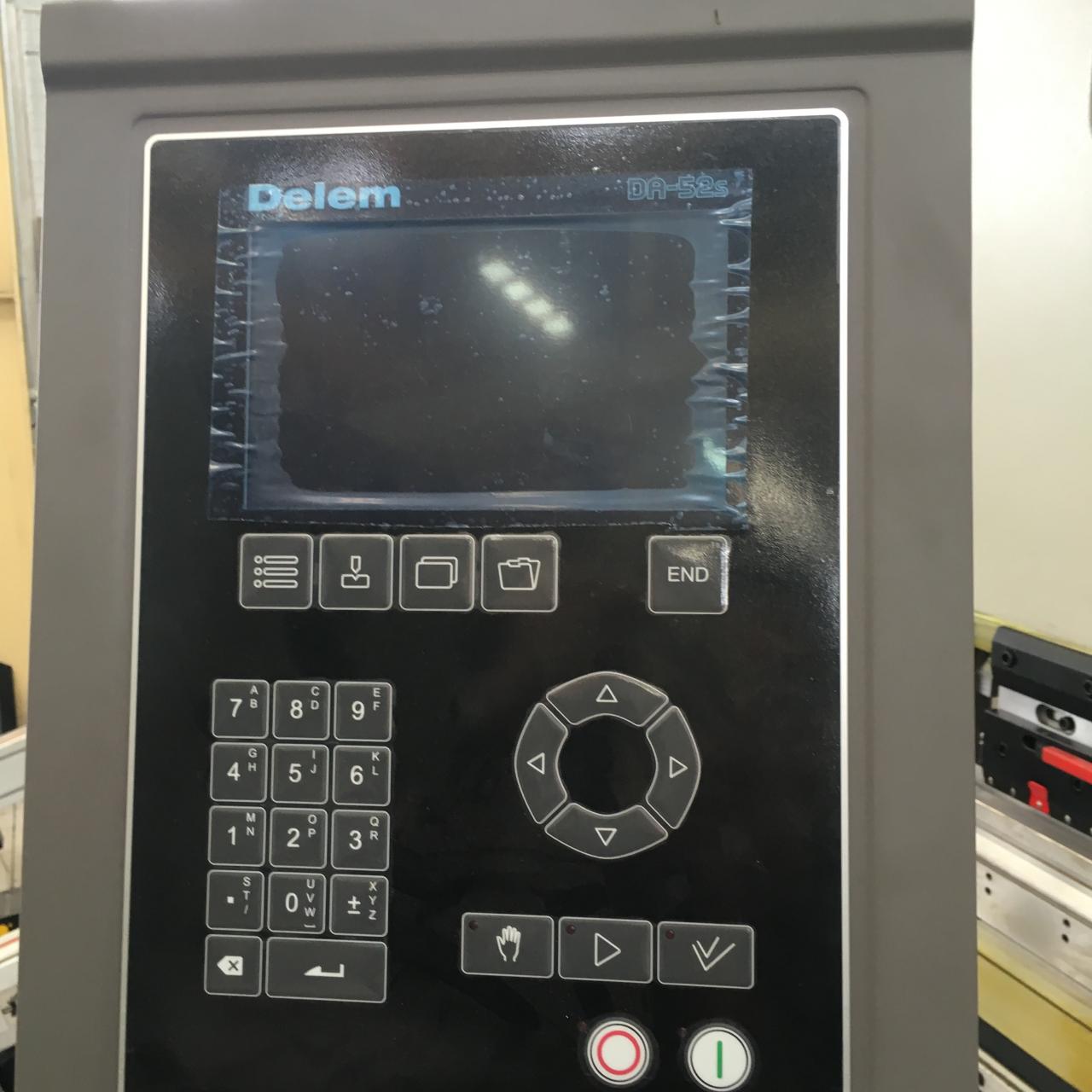

| 12 | CNCシステム | DA52SCNCシステム |
注：オプションのcnc制御システムESA S530、ESA S540、ESA S550、DA56S、DA66T、DA69T、DNC880S、MODEVA12Sなど
詳細画像
当社のサービス
プリセールスサービス
1.オンラインで24時間、2時間で応答し、48時間でソリューションを提供します。
2.お客様の目的に応じて最適な機械をお勧めします。
3.サンプルテストのサポート、
4.工場訪問は大歓迎です。
アフターサービス
1. 1日で解決策を提供し、2日で苦情を解決します。
2.機械の設置方法と使用方法のトレーニング
3.海外の機械の整備に利用できるエンジニア
4.長期協力のお客様への割引
5.保証2年
梱包と配送
1）梱包する前に、工作機械は48時間テストされ、すべての機器が100％品質であることを確認します。
2）積み込む前に、安定したパッケージ、専門的で熟練したローダーが輸送中の製品の損傷を減らします。
3）輸送中にしっかりと保護される内部の鋼線で、機械をコンテナに固定しました
4）荷降ろし、木製キャビネットを使用し、機械を保護し、荷降ろし機にフォークリフトを簡単に使用できます。
よくある質問
1.あなたの機械の品質はどうですか？品質が気になります。
RE：RAYMAXは中国の成熟したブランドであり、長年の技術研究を通じて、構造や詳細なセキュリティと精度を含む設計が大幅に強化され、すべてのCE規格またはより厳格な規格に適合できます。当社の機械は、金属板産業が存在する約50か国に世界中に流通しており、ブリリアント機械があります。そして、私たちのマシンがあるところには、評判が良く、端末ユーザーの満足度があります
2.機械の価格をもっと値引きできるかどうか。
RE：1. RAYMAXは常に高品質の機械を提供し、10年の経験があります。私たちの機械は、実際の保証期間を超えて動作できることを保証するのに十分な品質基準を備えています。このように、私たちは多くを節約し、クライアントのために事前に考えます。
RE：2.実際、RAYMAXは私たちの価格レベルについても考えています。私たちは、品質=価格と価格=品質、一致した価格を提供し、クライアントに受け入れられ、私たちのマシンに耐久性を提供します。私たちはあなたが私たちと交渉し、良い満足を得ることを歓迎します。
3.中国のあなたの工場はどうですか？
RE：RAYMAXは、中国を代表する安徽省馬鞍山市にあり、金属板ソリューションマシンの中心として世界でも活躍しています。この分野で約10年の経験があります。専門的な技術サポートと指向性のあるサービスによるこの分野での豊富な経験。
詳細
- スライダーストローク（mm）：100 mm
- 自動レベル：全自動
- 喉の深さ（mm）：250 mm
- マシンタイプ：トーションバー、プレスブレーキ
- 作業台の長さ（mm）：3200
- 作業台の幅（mm）：160mm
- 状態：新品
- 原産地：中国安徽省
- 材質/金属加工：ステンレス鋼、アルミ鋼、合金鋼、鉄鋼など
- 自動化：自動
- 追加サービス：パンチ
- 年：2020
- 重量（KG）：6000
- モーター出力（kw）：7.5 kw
- 主なセールスポイント：多機能
- 保証：3年
- 該当する産業：建材店、機械修理店、製造工場、農場、家庭用、小売、印刷店、建設工事、エネルギーおよび鉱業
- ショールームの場所：エジプト、カナダ、トルコ、イタリア、フランス、ベトナム、ペルー、サウジアラビア、インドネシア、パキスタン、インド、メキシコ、ロシア、スペイン、タイ、モロッコ、ケニア、韓国、チリ、UAE、コロンビア、アルジェリア、ルーマニア、バングラデシュ、南アフリカ、カザフスタン、ウクライナ、ナイジェリア、ウズベキスタン、タジキスタン
- マーケティングタイプ：新製品2020
- 機械テストレポート：提供
- ビデオ発信検査：提供
- コアコンポーネントの保証：3年
- コアコンポーネント：ベアリング、モーター、ポンプ、圧力容器、エンジン
- パワー：油圧
- 原材料：シートプレート
- アプリケーション：金属板の曲げ
- 安全保護：保護ガード
- モーター：SIEMENS BEIDE
- 電化製品：シュナイダー
- 油圧システム：REXROTH
- 公称圧力（kN）：10000
- 認証：ce
