電気油圧式プレスブレーキ

RAYMAXプレスブレーキは、品質を向上させるためのCNCクラウニングシステム、
速度が向上し、曲げシーケンスと衝突点をシミュレートする3D対応のグラフィカル制御ユニットが追加されました。また、GENIUSシリーズのマシンの作業速度、ストローク、日光、およびプレス能力も向上しました。将来-エネルギーコストの上昇と市場で提供されるコスト効率の高い速度制御ドライブの結果として、可変速度ソリューションが進歩しています。

光電ガード付きCNCプレスブレーキ電気油圧式同期曲げ機

製品仕様

タイプ63T / 250080T / 3200100T / 3200160T / 3200200T / 3200250T / 3200300T / 3200
公称力（KN）63080010001600200025003000
曲げ長さ（mm）2500320032003200320027003200
垂直距離（mm）1900270027002700270027002700
喉の深さ（mm）350350400400400400400
スライダートラベル（mm）170170200200200200200
最大開口部（mm）380380420420420420420
主電源（Kw）5.57.57.511151522
シリンダーの鳴き声2333333
制御軸3+13+13+13+13+13+13+1
X軸移動量（mm）500500500500500500500
X軸速度（mm / s）200200200200200200200
全体寸法
（LxWxH）（mm）		3100x1450x20503500x1550x21003500x1580x24003500x1650
x2500		3500x1680
x2550		3500x1700
x2600		3500x1800
x2730
重量（トン）5.87.88.51114.215.616.8

光電ガード付きCNCプレスブレーキ電気油圧式同期曲げ機

製品構成

DA-53T制御システム

*「ホットキー」タッチナビゲーション

*10.1インチ高解像度カラーTFT

※最大4軸（Y1、Y2 + 2補助軸）

*クラウニングコントロール

*ツール/材料/製品ライブラリ

*サーボおよび周波数インバーター制御

*閉ループおよび開ループバルブ用の高度なY軸制御アルゴリズム。

* TandemLink（オプション）

*USBメモリスティックインターフェース

*Profile-Tオフラインソフトウェア

高速クランプ

*さまざまなサイズとさまざまな形状のスロットを選択できる標準のダブルV下部ダイ。ダイの交換に便利で、通常のプレートを曲げることができ、コストパフォーマンスの高いCNCダブルVダイワークベンチを備え、セグメント化されたダイの取り付けに便利です。

台湾HIWINボールねじとリニアガイドレール

*台湾HIWINボールねじとリニアガイドレールを装備したバックゲージは、安定性の高い水平設置シェル構造、シングルシェルダブルガイドレール、高精度、X軸ドライブ、自動CNCシステムを採用しています
光電ガード付きCNCプレスブレーキ電気油圧式同期曲げ機

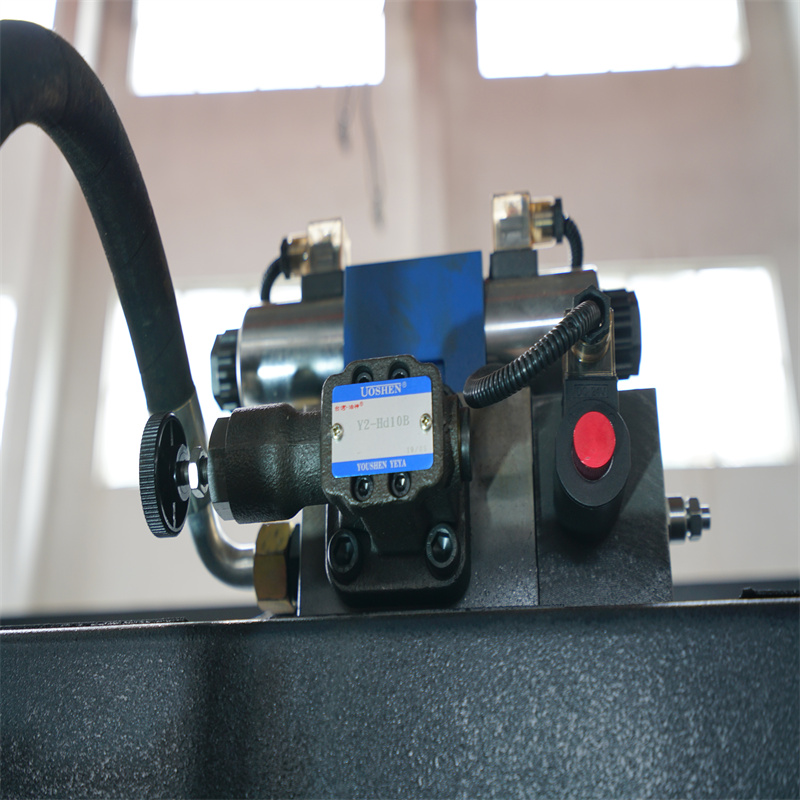

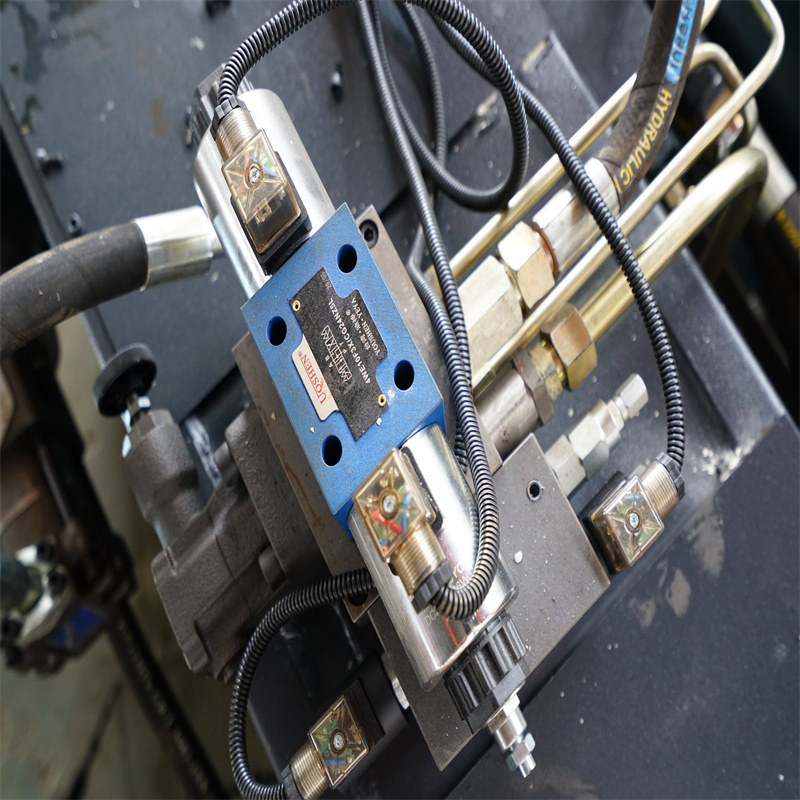

世界的に有名な油圧値セット

最高品質のドイツBOSCHREXROTHシリンダーバルブを採用して、高性能と高信頼性を確保し、漏れや故障を防ぎます。

V軸の機械的クロウイング

V軸の機械的クラウニング、曲げ角度と直線性の精度を向上

シーメンスモーター

機械の耐用年数を保証し、作業時の騒音を低減します

足踏みスイッチ

※可動式で、緊急ボタンでいつでも操作を停止できます。耐用年数とオプションの感度を向上させます。より信頼性があります。

手動バックゲージフィンガー

* 2〜5本のバックゲージフィンガー（標準3）

0ilポンプ

*油圧ポンプのアメリカの世界的に有名なブランド。それはうまく機能し、システム全体に大きな力を提供します。サニーポンプを使用すると、ポンプの耐用年数と作動音の低減が保証されます。

42CrMoツーリング

*金型は42CrMo鋼で作られ、42度までの熱処理後の硬度があり、金型の耐用年数を保証します

スペインFAGORグレーティング定規

*スライダー位置信号はSpainFAGORGratingルーラーによってコントローラーにフィードバックされ、CNCコントローラーは同期バルブの開口サイズを変更して燃料タンクの量を調整します。これにより、同じ周波数で動作するスライダー（Y1、Y2）を制御し、並列を維持します。作業台の状態。

強力なキャビネット

*機械の安定性を確保するためのフランスのシュナイダーエレクトリック、およびX、Y軸の精度を制御するためのEstunサーボドライブ。

*ドアを開ける

*電源を切る

詳細

  • スライダーストローク（mm）：120 mm
  • 自動レベル：全自動
  • 喉の深さ（mm）：320 mm
  • マシンタイプ：同期
  • 作業台の長さ（mm）：3200
  • 作業台幅（mm）：3200mm
  • 寸法：3500x1700x2200mm
  • 状態：新品
  • 原産地：中国
  • 材質/金属加工：真ちゅう/銅、ステンレス鋼、合金、炭素鋼、アルミニウム
  • 自動化：自動
  • 追加サービス：長さにカット
  • 年：2021年
  • 重量（KG）：2800
  • モーター出力（kw）：13.5 kw
  • 主なセールスポイント：自動
  • 保証：2年
  • 対象産業：ホテル、衣料品店、建材店、機械修理店、製造工場、食品・飲料工場、農場、レストラン、家庭用、小売、食品店、印刷所、建設工事、エネルギー・鉱業、食品・飲料店、その他、広告会社
  • ショールームの場所：なし
  • マーケティングタイプ：新製品2021
  • 機械テストレポート：提供
  • ビデオ発信検査：提供
  • コアコンポーネントの保証：2年
  • コアコンポーネント：ベアリング、モーター、ポンプ、PLC、エンジン
  • CNC制御システム：DA53T
  • 機能：板金曲げ
  • パワー：13kw
  • 商品名：プレスブレーキ
