自動パイプ切断機1000w小型作業台ファイバーレーザー切断機

マシンの説明

レーザー切断は、今日人々が習得しているさまざまな切断技術の中で最高の切断方法です。レーザー切断の利点は、初期投資が大きいにもかかわらず、小さな熱変形、高い切断精度、低ノイズ、汚染なし、自動切断の実現が容易である（欠点）が、処理コストが機械的処理よりも50％少ないことです。高度な製造技術として、レーザー切断には、幅広い適用範囲、柔軟なプロセス、高い処理精度、高品質、クリーンな製造プロセス、自動化、柔軟性、インテリジェンスの容易な実現、製品品質と労働生産性の向上という利点があります。

機械の特徴

1.機械は、開いた作業台構造、輸入された高精度デュアルドライブラックアンドピニオンとリニアガイドレール、安定したトランスミッションと高精度を採用しています。

2.ベッドと可動ビームの両方が一体型溶接構造を採用しています。ベッドは600°Cで熱処理され、12メートルのガントリーフライス盤で仕上げられています。炉内で24時間冷却します。焼きなまし後、荒加工を施した後、振動時効処理を施し、溶接や加工の適応性、剛性、高精度を完全に排除し、変形することなく長期間使用できます。

3. X、Y、Z軸はすべてフランスから輸入されており、高精度、高速、大トルク、大慣性、安定した耐久性のある性能を備えたサーボモーターを備えています。機械全体の高速と加速を確保してください。

4. WindowsオペレーティングシステムをベースにしたCYPCUTファイバーレーザー切断機の特殊数値制御システムを採用し、強力な機能、優れたマンマシンインターフェース、簡単な操作を備えた、レーザー切断制御用の多くの特殊機能モジュールを統合しています。

5. CYPNEST Expert Editionネスティングソフトウェアは、CNC切断機が「フルタイム切断、高効率切断、高ネスティング速度切断」を実現するためのコアテクノロジーです。これは、材料を効果的に節約し、切削効率を向上させるための基本的な保証です。

6.カッティングヘッドは、国際的に有名なブランドと静電容量センサーによって製造された特殊なファイバーレーザーカッティングヘッドを採用しており、高い検出精度、高感度の応答、および最も安定した信頼性の高いパフォーマンスを備えています。 7.ドイツから輸入された高精度の電子制御比例弁は、切断補助ガスの空気圧を正確に制御して、最高の切断効果を実現できます。

機械部品

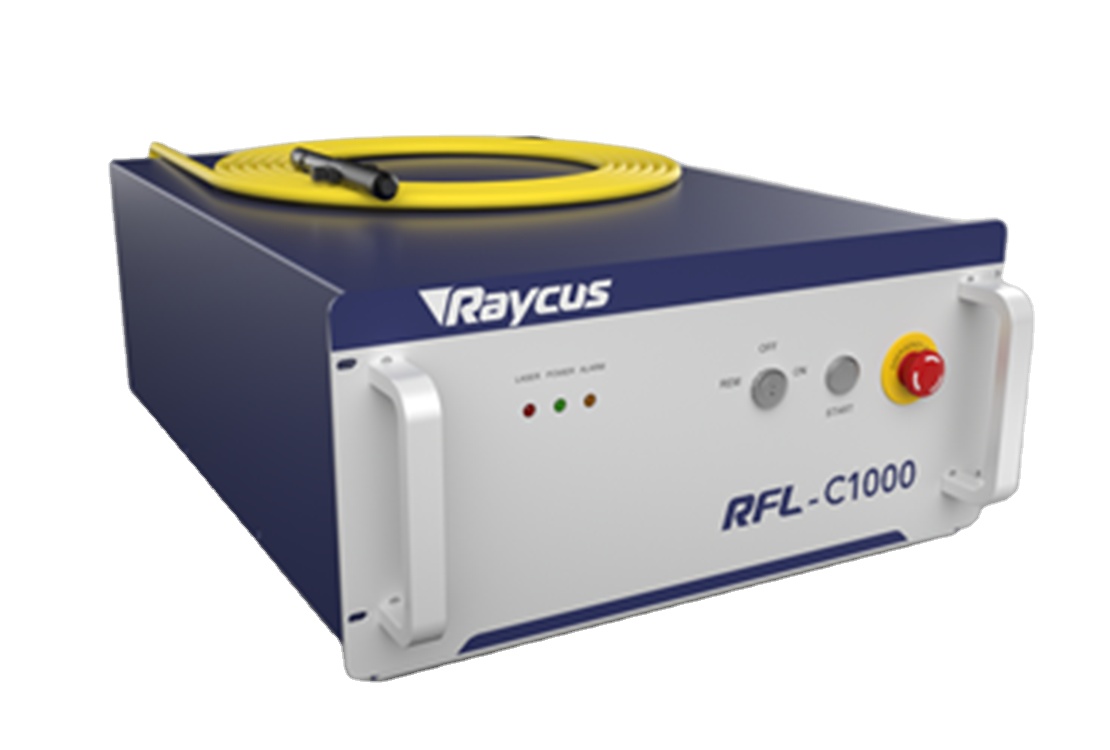

RaycusRFL-C1000ファイバーレーザー光源

•優れたビーム品質（BPP）

•全出力範囲で一定のBPP

•まだ小さなスポットを取得するには、長い焦点距離を使用します

•電気光学変換効率>25％

•メンテナンスフリーの操作

•モジュラー設計、「プラグアンドプレイ」

•小型で設置が簡単

•ポンプソースの耐用年数>100,000時間

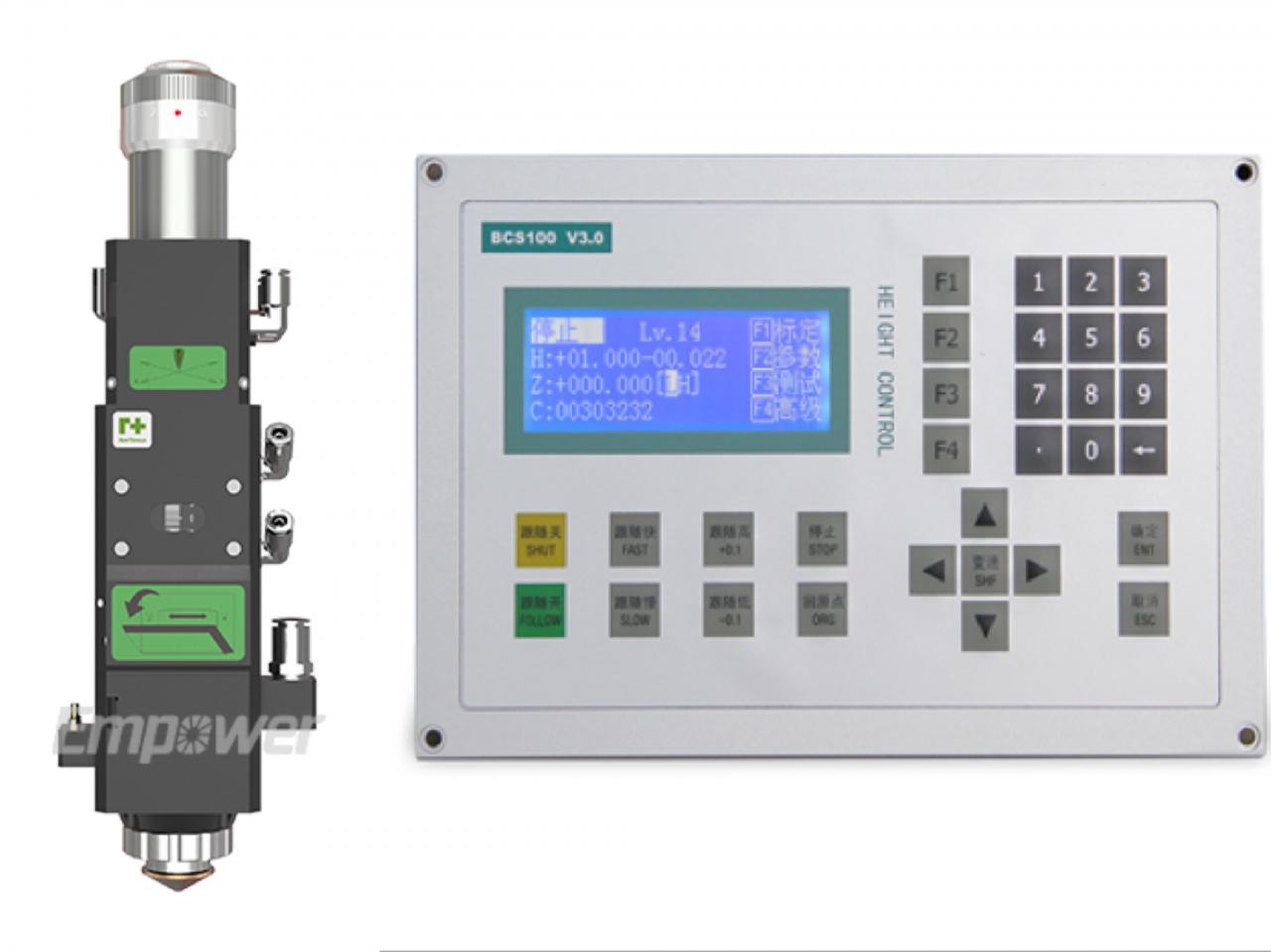

カッティングヘッドと高さコントローラー

•静電容量式高さ検知で利用できます。

•温度センサーは光学部品を保護し、過熱の可能性を最小限に抑えます。

•フォーカスを設定するための10mmのレンズの動き。

•カバーガラスにすばやく簡単にアクセスできます。

•スポットサイズを最適化するための柔軟な設計。

•スムーズなアシストガスの流れ。

•コンパクトで軽量なデザイン。

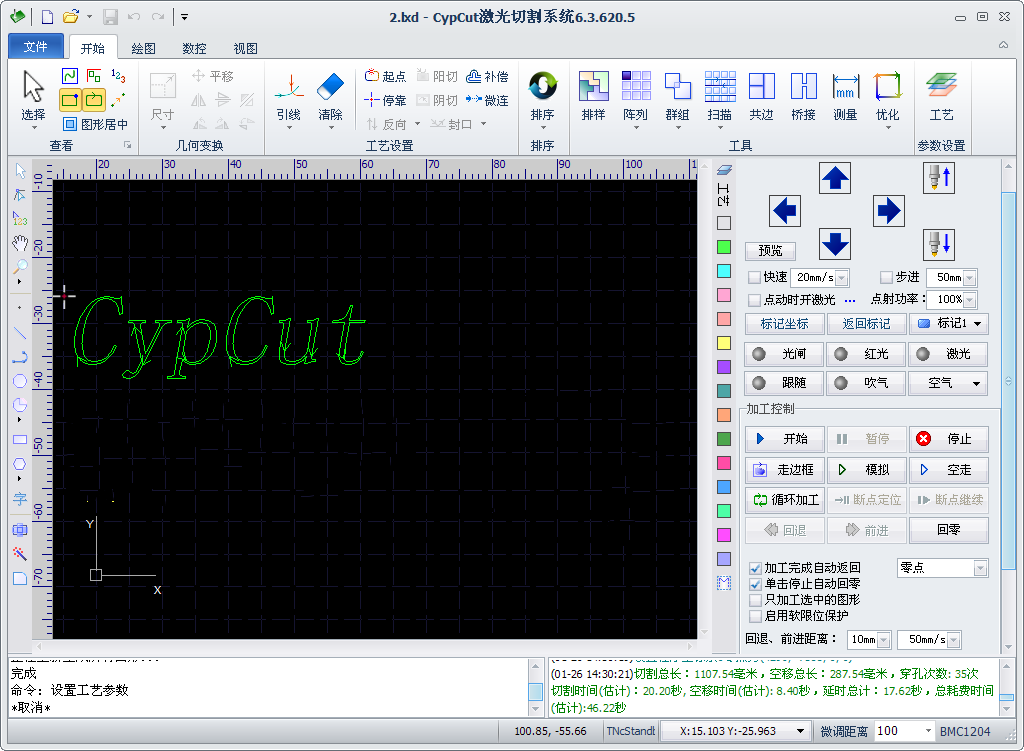

Cypcutカッティングシステム

•自動高さ調整

•ソフトウェア保護

•レーザービームパワーコントロール

•突然のシャットダウンポイント再開機能

•カエルジャンプと自動エッジポジショニング機能

•ラウンドエッジの原因となる信号の遅れを回避するためのリアルタイム応答

仕様

主なコンポーネントリスト
いいえ。	コンポーネント名	メーカー-原産地
1	工作機械	プレート溶接工作機械--Dahan
2	マシンビーム	アルミビーム--ダーハン
3	ファイバーレーザー光源	Raycus /Max1000W--中国
4	レーザーヘッド	Raytools--中国
5	カッティングシステム	Cypcut-中国
6	サーボモーター＆ドライバー	シュナイダー-フランス
7	減速機	新浦-日本
8	ガイドレール	ハイウィン-台湾
9	ラック＆ピニオン	台湾のYYC
10	比例弁	SMC--日本
11	チラー	ハンリ-中国

仕様
レーザー出力	1000W
切削面積（mm）（L×W）	3000mm×1500mm
最大切削速度（m / min）	120メートル/分
最大加速	1.5G
位置決め精度	±0.03mmmm
再現性の精度	±0.02mm
最小線幅	0.15mm
最大切削深さ（軟鋼）	12mm
ステンレス鋼N2	5mm
アルミニウム	3mm
ドライビングウェイ	輸入サーボモーター
伝達方法	輸入ギアラック＆ピニオンダブルドライバー
電気的要件	380V / 50Hz.60Amp
消費電力	12KW
ワークピースの重量	800kg
重さ	5500kg
アウトラインサイズ（mm）	4800mm×2700mm×1900mm（L×W×H）
パレットチェンジャー付き外形サイズ（mm）	8400mm×3000mm×2100mm（L×W×H）

利点とアプリケーション

利点：

1、消費電力のコスト削減/同じ電力でのCO2レーザー切断機のわずか20-30％。

2、単純または複雑な部品の柔軟性と精密な切断

3、輸入された世界ブランドのファイバーレーザーを採用/10万時間以上の寿命

4、インポートされたサーボモーターとギアシステムが精密な切断を保証します

5、余分な仕上げを必要としない高品質のカット

6、より高い切断速度と効率的な、毎分10メートルを超える切断プレートの速度

7、非接触カット。これは、材料の跡や汚染がないことを意味します。

8、事実上すべての板金を切断する能力

アプリケーション：

該当する材料： ステンレス鋼、炭素鋼、合金鋼、シリコン鋼、ばね鋼、アルミニウム、アルミニウム合金、亜鉛メッキシートおよびその他の金属パイプおよびチューブ。

該当する業界： それは産業パイプライン処理、防爆装置、軍事産業、化学産業、石油探査、ランプとランタン、金属処理、鉄器、建築などに広く適用されています。

私たちのサービスと利点

当社のサービス

1.このファイバーレーザーマシンおよびファイバーレーザー部品の2年間の保証;他のマシンおよび部品の1年間の保証。

2.24時間の専門的なオンラインテクニカルサポート。

3.熟練したエンジニアは、問題が発生したときに、TM、Whatsappによってお客様が問題を解決するのを支援します。

4.無料のソフトウェアアップデート。

5.生涯にわたるメンテナンスとスペアパーツの供給。

私たちの利点

1.アリババ認証エンタープライズ

2.12年の輸出経験

3.20年の製造経験

4. OEM＆ODMサービス

5.24時間オンラインサービス

6.世界中のディーラーネットワーク

詳細

• アプリケーション：レーザー切断
• 対象材質：金属
• 状態：新品
• レーザータイプ：ファイバーレーザー
• 切断面積：3000 * 1500mm
• 切削速度：120m / min
• サポートされているグラフィック形式：DXF
• 切削厚さ：1-10mm
• CNCかどうか：はい
• 冷却モード：水冷
• 制御ソフトウェア：Cypcut
• レーザー光源ブランド：Raycus / IPG / Max
• レーザーヘッドブランド：Raytools / Precitec
• サーボモーターブランド：安川
• ガイドレールブランド：HIWIN
• 制御システムブランド：Cypcut
• 重量（KG）：5500 KG
• 主なセールスポイント：長寿命
• 光学レンズブランド：Raytools
• 保証：1年
• 対象産業：製造工場、板金加工
• 機械テストレポート：提供
• ビデオ発信検査：提供
• コアコンポーネントの保証：2年
• コアコンポーネント：レーザー光源
• 最大切削速度（m / min）：120 m / min
• 最大加速：1.5G
• 位置決め精度：±0.03mmmm
• 再現精度：±0.02mm
• 最小線幅：0.15mm
• 最大切削深さ（軟鋼）：12mm
• ステンレス鋼N2：5mm
• アルミ：3mm
• 電気的要件：380V / 50Hz.60Amp
• パレットチェンジャー付き外形サイズ（mm）：8400mm * 3000mm * 2100mm（L * W * H）
• 認証：Sgs
• 提供されるアフターサービス：オンラインサポート、無料のスペアパーツ、ビデオテクニカルサポート
• 保証サービス後：ビデオテクニカルサポート、サービスなし、オンラインサポート、スペアパーツ、フィールドメンテナンスおよび修理サービス
