65トン45トンQ35y-40Q35-16単気筒CNC油圧式鉄工機械-RAYMAX機械

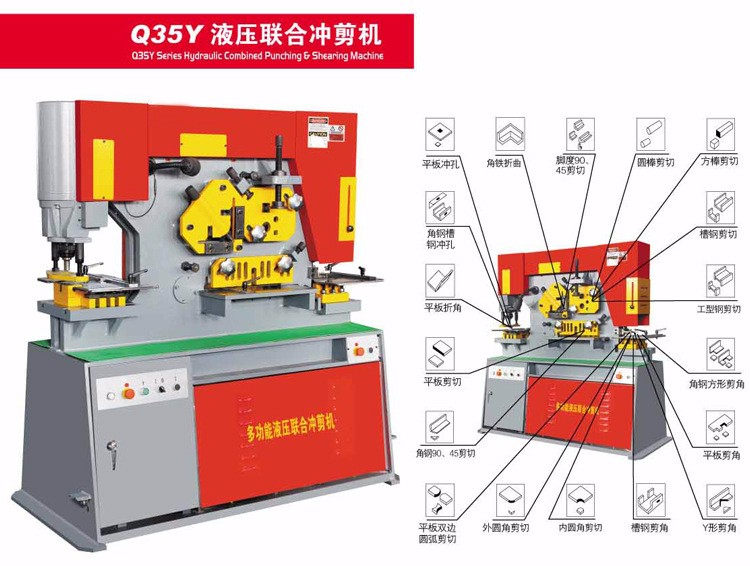

Q35Y油圧鉄工機工業用グレードのパンチングとシャーリングを組み合わせたマシンで、次のような複数の機能を備えています。丸穴、四角穴、長穴パンチング。鋼板、フラットバー、山形鋼、Cチャンネル、Hビームパンチング;鋼板の曲げ;アングル鋼のせん断、ノッチング、曲げ;フラット、ラウンド、スクエアバー、Cチャネル、Iビーム、Tバーせん断/切断;角度曲げとパイプノッチング。

一目でわかる機能

油圧複合鉄工パンチングマシン

油圧ドライバーを採用した、我が国の最新製品です。それは、角鋼、鋼ストリップチャネル、「工」形鋼および山形鋼用の穴を剪断および切断し、型を切断し、皇后両陛下を装備することができます。

製品仕様

タイプ	単位	Q35Y-16	Q35Y-20	Q35Y-25	Q35Y-30	Q35Y-40	Q35Y-50
パンチ圧	T	55	75	115	140	200	250
最大切削厚さ	んん	16	20	25	30	40	50
プレート強度	N / mm2	W450	W450	W450	W450	W450	W450
カッティングエンジェル	°°	7°	8°	8°	8°	8°	8°
スリッパストローク	んん	80	80	80	80	100	100
移動時間	時間/分	8	8	8	8	8	8
喉の深さ	んん	300	355	400	600	700	800
パンチングの厚さ	んん	16	20	25	26	35	35
最大パンチ径	んん	25	30	35	38	40	45
メインモーターパワー	Kw	4	5.5	7.5	11	15	18.5
寸法（LxWxH）	んん	1640x730x1770	1860x800x1900	2350x960x2090	2680x1040x2300	2800x1100x2500	3000x1150x2600
ウエイトマシン	kg	1600	2000	4800	6800	8600	12000

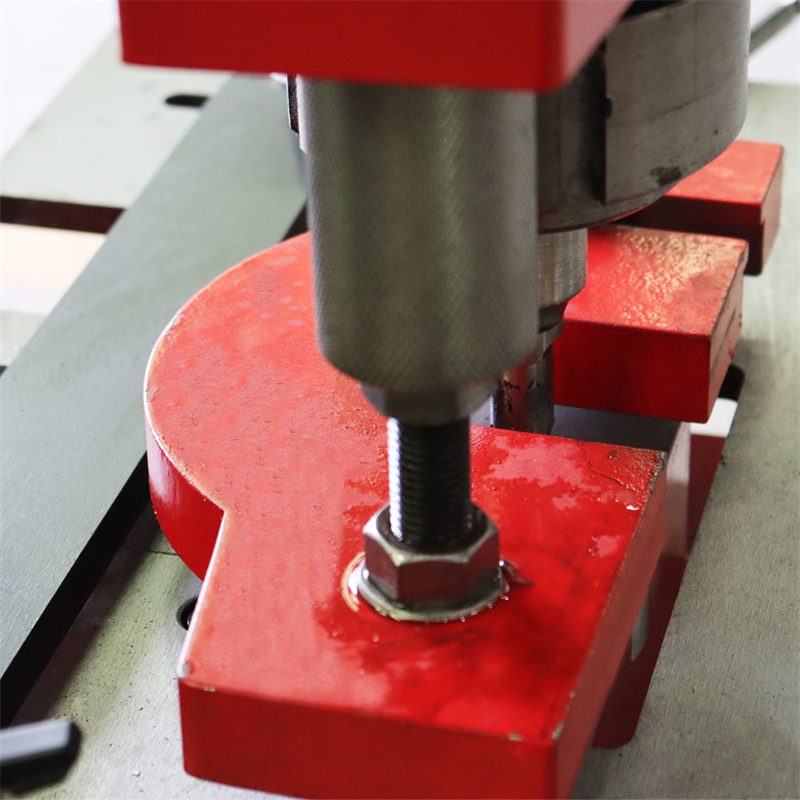

鉄工機械でのパンチ

直径30mm（厚さ8mm）から直径57mm（厚さ22mm）まで非常に効率的にパンチします。パンチとダイは簡単に交換できます。急遽特別パンチをご用意しております。

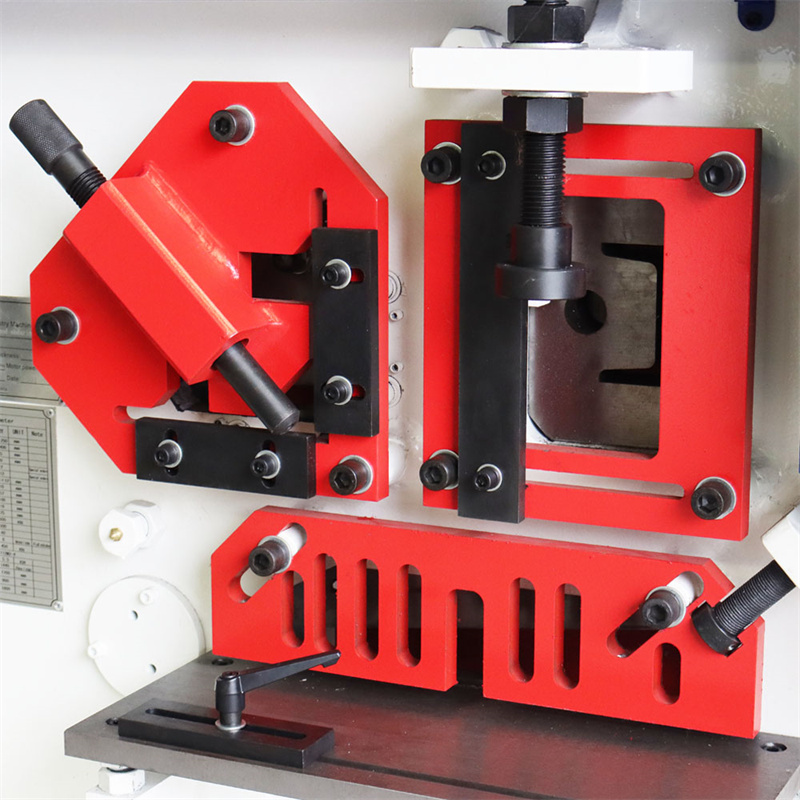

鋼丸四角棒せん断

機械のこの部分を使用すると、25mmから55mmの正方形と、直径30mmから65mmの円形を非常に高速に切断できます。ブレードを変更することで、UIまたはTセクションも使用できます。専用ブレードをご用意しております。

鉄工員のアングルシアー

ここでは、特殊なブレードを使用して、90°〜45°の角度のセクションを効率的にカットできます。

ノッチング

本機には、ノッチング作業に使用できる長方形のノッチングツールが付属しています。ノッチング作業用の特別なノッチングツールを提供します。

多面的なツール

これらのユニバーサルマシンには、パンチ、せん断、およびノッチステーションのX、Yゲージングサポートテーブルを含む標準ツールが付属しています。 5つのワークステーションすべてで簡単に調整できるホールドダウンがあります。各ワークステーションには、正確な位置合わせと使いやすさを提供しながら安全性を確保するために特別に設計されたホールドダウンも装備されています。
