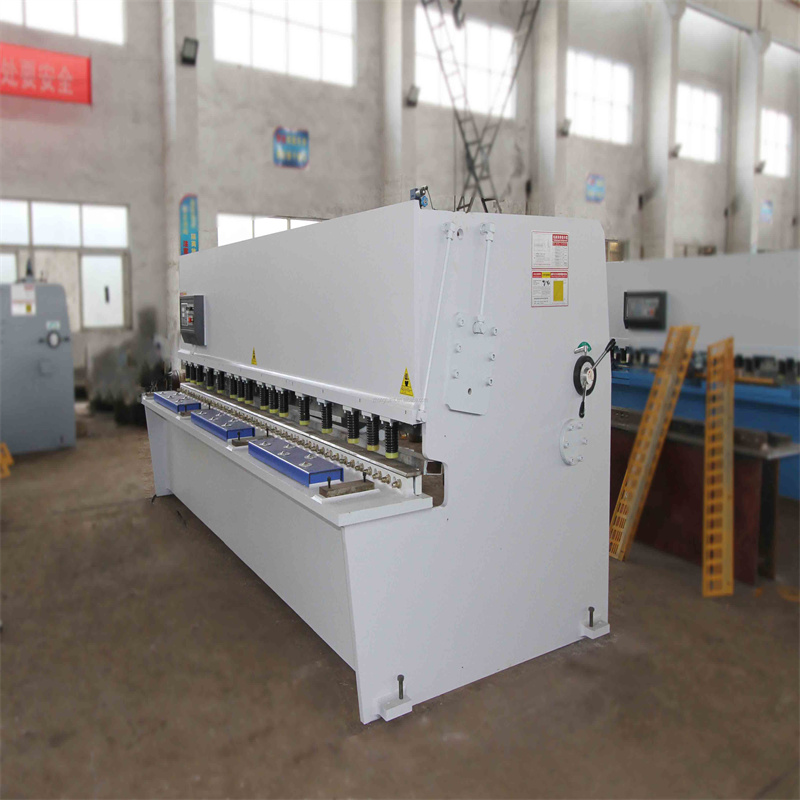

長さ2.5mの油圧Ncスイングビームせん断機-RAYMAX機械

主な特徴：

1. EU発祥の合理化された設計で、機械フレームは全体的な溶接と焼きなまし処理によって全体になります。

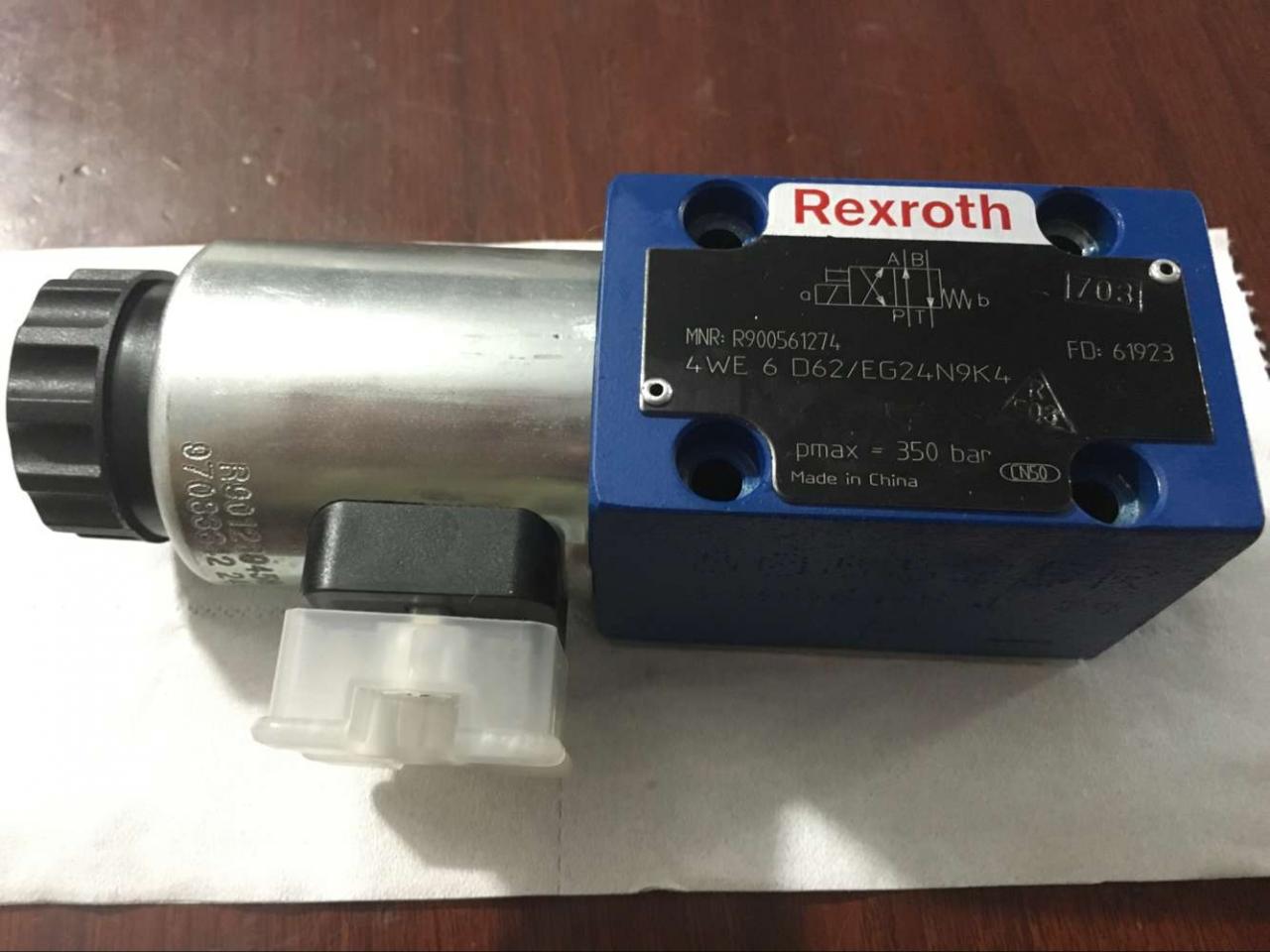

2.信頼性の高いドイツレックスロス統合油圧システムと油圧トランスミッション。この設計により、油圧作動油の漏れによって引き起こされる問題を効果的に減らすことができます。

3.油圧式スイングビームせん断機は、上刃をせん断板に合わせてせん断角度と歪みを小さくし、せん断品質を向上させる装置の一種です。

4.バックゲージは、E21Sコントローラーによって駆動される高精度のボールねじによって調整されます。プロセス周波数コンバーターは、測位デバイスの水平方向の揺れを防ぎ、測位精度を大幅に向上させます。

5.手動操作に便利な光調整装置。スプリング機構を内蔵した圧力シリンダーと、アルミニウムやその他の柔らかい素材が刻印されるのを防ぐための特殊な素材のガスケットが付いた下端。

6.高品質の合金工具鋼で作られたこの機械は、作業時の衝撃荷重と高い耐摩耗性の要件を満たすことができます。

7.マンマシンエンジニアリング設計を参照する軽量で実用的なカンチレバー、高精度でより快適な機能を備えた簡単なNC操作インターフェイス。

8.ワークテーブルは、摩擦抵抗を低減し、ワーク表面を保護するために圧延鋼球を採用しています。小説
安全仕様に準拠した保護装置：オペレーターの個人的な安全を保護します。独創的なデザイン：ささいな素材は簡単にカッターできます。

9.フロントマテリアルサポーターには、垂直性とポジショニングレギュレーターが装備されており、切断精度、簡単な操作、実用的かつ効率的なものを保証します。

10.ブレードクリアランスの再調整、手作業による簡単な操作、無段階調整のための迅速な調整メカニズム。

特徴

1.第2世代のせん断。
2.溶接鋼板構造、応力除去のための加熱、高強度、高剛性。
3.優れた信頼性品質を備えた高度な統合油圧システム。
4.モーターによるブレードクリアランスの迅速、正確、かつ便利な調整
5.調整可能なすくい角により、プレートの変形を最小限に抑えることができます。
6.カッティングビームは内傾斜構造に設計されているため、プレートが落下しやすく、製品の精度も保証されます。
7.セクションでのせん断、シャドウラインカット。
8.電動バックゲージのカウンター。

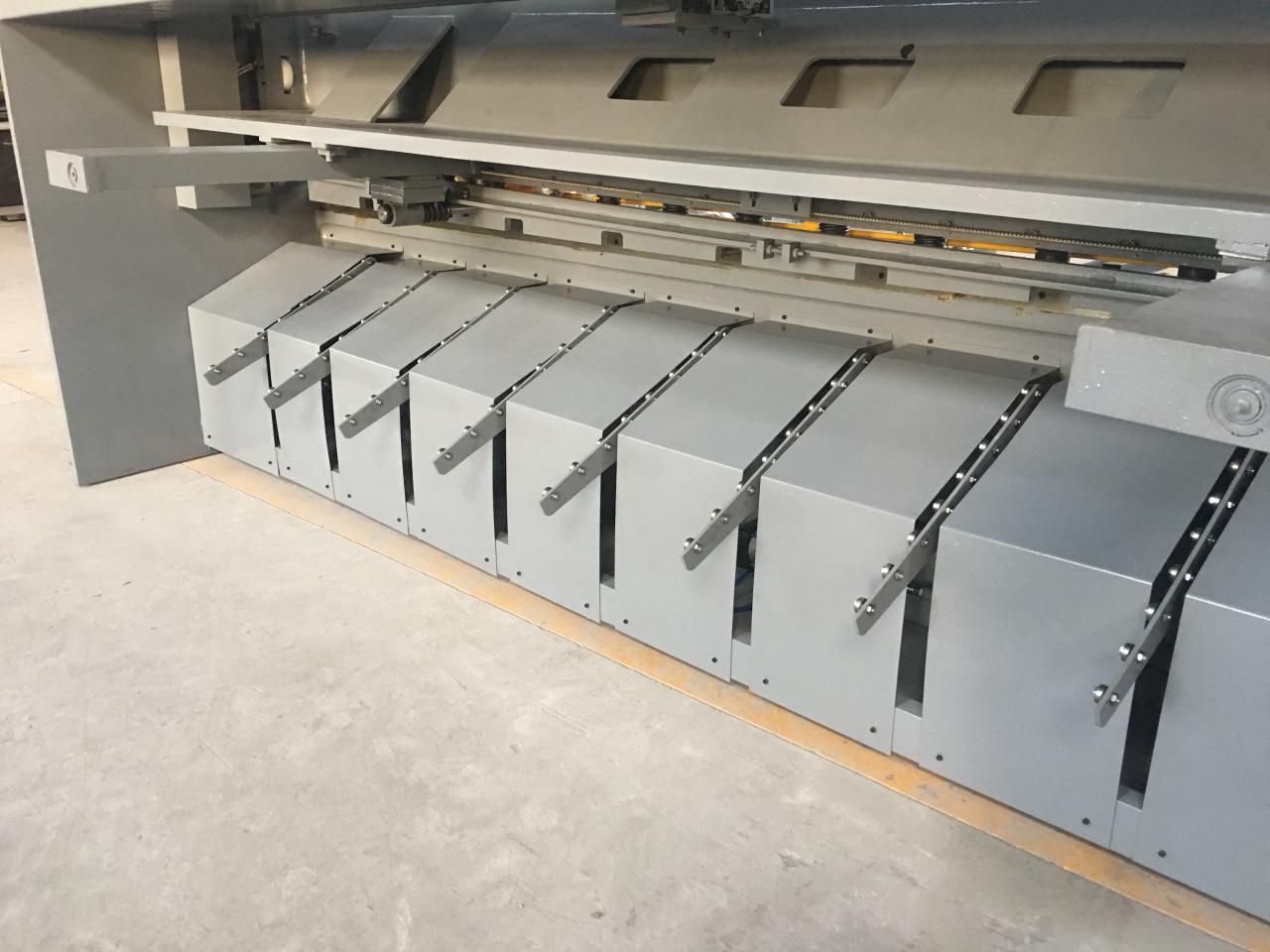

9.バックサポートデバイス（オプション）。

製品仕様

せん断能力（mm）	バックゲージ（mm）	せん断角度（°）	喉の深さ（mm）	モーターパワー（KW）	正味重量（kg）	寸法（LxWxH）（mm）
4x2000	20-600	1.30	150	4	3200	2750x1500x1600
4x2500	20-600	1.30	150	4	4000	3300x1500x1700
6x2500	20-600	1.30	150	7.5	5800	3200x1650x2000
6x3200	20-600	1.30	150	7.5	7000	3900x1650x2000
6x4000	20-600	1.30	150	7.5	9000	4750x1800x2200
8x2500	20-600	1.30	150	11	6000	3200x1700x2280
8x3200	20-600	1.30	150	11	8300	3900x1750x2280
8x4000	20-600	1.30	150	11	9500	4750x1800x2200
10x3200	20-600	1.30	150	15	9500	3900x1850x2200
10x4000	20-600	1.30	150	15	11000	4800x1900x2280
12x3200	20-900	1.30	150	18.5	12000	3900x2200x2200
12x4000	20-900	1.30	150	18.5	15800	4850x2280x2450
